Aqua Nova NCF-1500 - budowa - elementy



Dobór modelu filtra i wkładów. Odwrócona osmoza (RO) i lampy UV. Pompy, cyrkulatory i skimmery powierzchni wody.
W ramach wolnego czasu, postanowiłem zrobić coś dla forum i dla użytkowników filtrów NCF Aqua Nova. Rozebrałem i zwymiarowałem przy okazji kilka elementów. Mam nadziej, że komuś się przyda. Głowica pochodzi od modelu NCF-1500. Budowa modeli od 1000 do 1500 powinna być podobna jak nie taka sama. Elementy kubełka pomijam.

Wymiary uszczelek:

Pompa (przycisk): 75x4 (1szt)
Uszczelki dla dwóch tuneli (IN/OUT): 22,5x2,4(4szt) oraz 28x2,7(2szt)
Uszczelki dla dwóch zaworów: 27x3 (4szt) oraz 13x3,5(2szt)
Wymiary sprężyn na zdjęciach (lubią przerdzewieć)

Są to wymiary zdjęte z suwmiarki. Mogą się różnić od wymiarów producenta.
Jeśli ktoś zastosował inne uszczelki i pasują to niech podzieli się wymiarami.
Załączniki

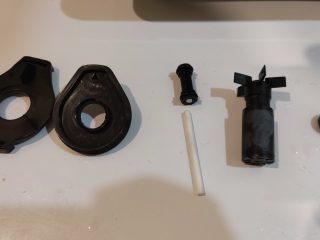

Wszystkie elementy głowicy
Widok od środka
Tunele IN/OUT
Średnica pompy/przycisku - rowek na uszczelkę
Uszczelka pompy/przycisku
Zawór

Avatar użytkownika

Crossley
Zainteresowany tematem

Posty: 198
Dołączył: 18 lis 2016, 09:16
Miasto: Jelenia Góra

Napisałbyś co najczęściej się tu psuje,jak naprawiać i jak robić by się nie zepsuło,przymierzam się właśnie do zakupu ale po opiniach bardzo się waham...

Avatar użytkownika

pablo8412
Stały bywalec

Posty: 320
Dołączył: 30 lis 2015, 21:06
Miasto: Knurów

pablo8412 napisał(a):Napisałbyś co najczęściej się tu psuje,jak naprawiać i jak robić by się nie zepsuło,przymierzam się właśnie do zakupu ale po opiniach bardzo się waham...

Osobiscie trafila mi sie uszkodzona glowica od nowosci (warczala, chodzila jak zapowietrzona). Problemem sa zawory, potrafia podciekac (kropelkowac), ale jak juz kilka razy sie zamknie/otworzy to nie cieknie i jest ok. Na spory plus zasluguje serwis. Nie bylo problemow z kontaktem i wymiana glowicy. Osobiscie do konserwacji uszczelek stosuje smar Teflon/Silicon. Sprawdzony sposob - poprzedni filtr 10lat bez wymiany uszczelek - nigdy nie przeciekl (Hw-303). Uszczelki smaruje przy kazdej okazji, przy odpinaniu. Co 6 miesiecy rozbieram glowice i smaruje wszystko. Smaruje tez wirnik (oske). Przy rozpinaniu zaworow woda zalewa filtr, najpierw zamykam zowory, potem otwieram kubelek i dopiero rozpinam zamkniete zawory. Cena rekompensuje niedogodnosci. Ogolnie jestem zadowolony z pracy filtra. Latwy w czyszczeniu, wydajny, dobrze filtruje.

Avatar użytkownika

Crossley
Zainteresowany tematem

Posty: 198
Dołączył: 18 lis 2016, 09:16
Miasto: Jelenia Góra

W nowej glowicy mam juz inne sprężyny. Chyba z nierdzewki.

Avatar użytkownika

Crossley
Zainteresowany tematem

Posty: 198
Dołączył: 18 lis 2016, 09:16
Miasto: Jelenia Góra

Czyli wyglada na to ze jezeli zaworki zaczely by przeciekac wystarczy zmienic w nich te 3 uszczelki tak ? A nie kupowac cale zawory ? Czy ktos juz sie w to bawil ? Jezeli tak to dajcie znac o rezultatach . pzdr

Tak btw , kapitalna robota crossley !



goDrut
Początkujący

Posty: 2
Dołączył: 17 wrz 2018, 17:06

Jak piszesz, wymiana 3 oringów powinna załatwic temat przecieku. Koszt około 3-4zł. Trzeba tylko odszukac miejscowy sklep z duzym wyborem oringów. Nowe uszczelki nasmarować.Oczywiście sprawdzić szczelność po złożeniu. Reanimowalem tak ze trzy moze cztery inne (markowe) filtry dla kolegow. Zero wycieków.

Avatar użytkownika

Crossley
Zainteresowany tematem

Posty: 198
Dołączył: 18 lis 2016, 09:16
Miasto: Jelenia Góra

Mozna tez zamowic oryginaly za 6 pln + przesylka :
Załączniki



goDrut
Początkujący

Posty: 2
Dołączył: 17 wrz 2018, 17:06
