Termoreaktor CO2 (DIY)

Informacje o artykule

Kategoria: DIY - zrób to sam

Czwartek, 13 listopada 2008

Autor: Kadazan

Opis budowy termoreaktora - urządzenia przepływowego z grzałką i reaktorem CO2 w jednym... Aby sprostać zadaniu usunięcia wszystkich urządzeń technicznych z akwarium można przyjąć trzy drogi:

• 1. Kupić termofiltr lub filtr kubełkowy i grzałkę przepływową. Do tego reaktor aquamedica i gotowe. Jednak cena tego może przyprawić o smutek.
• 2. Założyć akwarium z sumpem i władować tam wszystkie urządzenia techniczne. Problem powstaje, gdy ktoś nie chce lub nie widzi sensu (za małe akwarium) budowy sumpa.
• 3. Zastosować podejście majsterkowicza i skombinować coś samodzielnie - przepis podaję poniżej.

Konstrukcja opiera się na znanym i bardzo dobrym pomyśle zastosowania filtra narurowego, co opisano szczegółowo tutaj:

Zobacz opis



Zastosowałem grzałkę Skalar 50W. Jej kabel przeciągnąłem przez otwór odpowietrznika, co wymagało odcięcia termostatu i lekkiego powiększenia otworu odpowietrznika w korpusie filtra (proste - plastik łatwo modelować):



Grzałka Skalar nadaje się idealnie do tego projektu z kilku powodów:

• 1. Posiada zewnętrzny termostat elektroniczny - temperaturę regulujemy wygodnie przy wtyczce.
• 2. Posiada zintegrowany czujnik temperatury - nie potrzeba sondy, jak przy zastosowaniu grzałki i termostatu RT2
• 3. Kabel jest idealnie okrągły w przekroju - łatwo uszczelnić otwór (ja użyłem najpierw Cyjanopanu, a potem Poxyliny)
• 4. Konstrukcja kołnierza gumowego i zastosowanie oringu na grzałce (w standardzie) powoduje, że nie dotyka ona ścian reaktora.
• 5. Wielkość grzałek Skalar sprawia, że do korpusu 10" zmieści się nawet grzałka o mocy 200W (22cm długości)

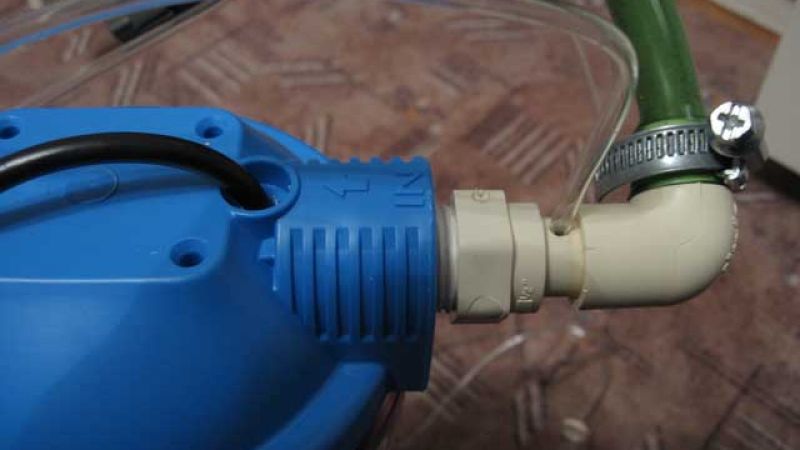

Podłączenie dwutlenku węgla jest doprowadzone przed reaktorem, na rurce PCV z otworkiem wypalonym gwoździem, jak obrazuje zdjęcie (przed uszczelnieniem Cyjanopanem i Poxyliną):

Po uszczelnieniu należy jeszcze przylutować na nowo połączenia w termostacie grzałki, podłączyć (zawsze przez zaworek zwrotny) butlę CO2 i gotowe. Urządzenie sprawdza się bardzo dobrze. Rozpuszcza w mgnieniu oka dwutlenek (zastosowanie biobali i kostki napowietrzającej sugerowane w temacie o reaktorze jest zbędne - prąd wody zabiera gaz prosto z wężyka wsuniętego do rury PCV, a wylot wody jest na tyle nisko, że gaz zdąży się spokojnie rozpuścić, zanim doleci do dna korpusu filtra) i ogrzewa bez problemu akwarium. Grzałka 50W w moim przypadku - przy akwarium 112l i niezbyt szczelnej pokrywie 4x18W utrzymuje z łatwością 25*C. Przy włączonym oświetleniu temperatura podskakuje do 26*C. Temperatura w pokoju to około 21*.

Przy zastosowaniu tego urządzenia udało mi się usunąć z akwarium cały sprzęt za wyjątkiem wlotu i wylotu z filtra (oraz termometru, który na dobrą sprawę mógłby być również w reaktorze - przezroczyste ścianki).

Mam nadzieję, że powyższy projekt zainspiruje Was do przeróbek swoich reaktorów na wersje termo. Jeśli będzie taka potrzeba, mogę zamieścić więcej zdjęć. Z chęcią odpowiem też na pytania.

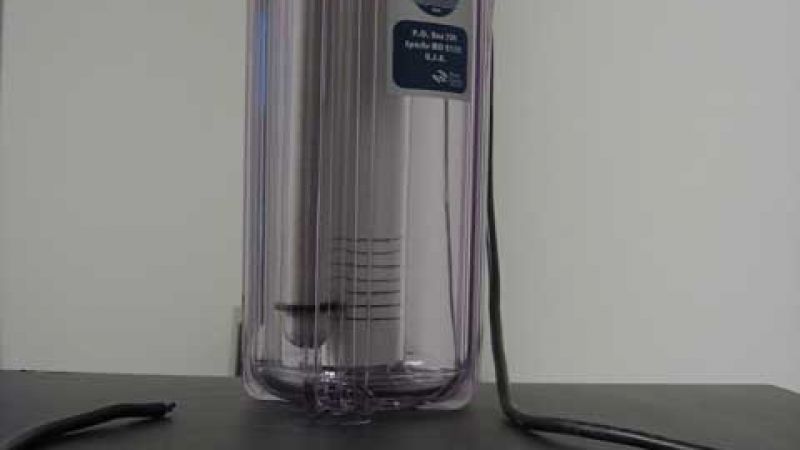

Na koniec jeszcze jedno zdjęcie:
