Dzień Dobry. Mam pytanie otóż zamówiłem power ledy 1w + Profil led 2metry.
9 diod czerwonych;
11 diod niebieskich;
40 diod białych zimnych;
10 białych neutralnych
razem 70diod + radiatory pod diody.
Do tego mam dwa zasilacze (driver) AC 18-36x LED 1W 300mA 50-120V
Teraz mam pytanie długość akwarium mam 80cm szerokość
35cm wysokość 50cm.
Ile belek zrobić z profili i jak rozmieścić te diody?
Czy trzeba zastosować jakieś oporniki ? mając ten zasilacze (driver)
Proszę o pomoc z góry dziękuję.
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30
Witam, po pierwsze, jeżeli masz driver - to potrzebujesz jeszcze zasilacz, bo driver i zasilacz to nie to samo  po drugie taka ilość diod będzie się grzała - a profil led- jak piszesz może nie dać rady odprowadzić takiej ilości ciepła. Ja w swojej belce mam ceownik 120cmx11,5cmx2,5cm i podpięte jest 30 diod 1W na 350mA i belka po 10 godzinach ma 38-40 stopni. Mam też drivery 700mA do 30V i pospinane równolegle po 2 szeregi diód (po 5 sztuk w szeregu) i wszystkie drivery równolegle do zasilacza od laptopa 19V 3,5A. Co do rozmieszczenia diod ja kolorowe dałem niebieska obok czerwonej i kilka białych, żeby nie było widać w akwarium dyskotekowych odcieni Zanim coś zrobisz, proponuję poczytać http://www.roslinyakwariowe.pl/dyskusje ... 58985.html - ja po przeczytaniu tego miałem na tyle wiedzy, żeby zmontować swoje oświetlenie. Powodzenia
-
karramba
- Początkujący
-
- Posty: 46
- Dołączył: 20 gru 2014, 09:31
- Miasto: Dębica
Myśle że nie potrzebuje dodatkowych driverów pewnie ma taki jak na zdjęciu poniżej mam taki sam tyle że mniejszy i wszystko działa bez zarzutu
- Załączniki
-
-
-
SlawwPmi
- Poznaje temat
-
- Posty: 101
- Dołączył: 01 lis 2012, 16:33
- Miasto: Międzychód
-
Kolego właśnie miałem dać link do tego co kupiłem i dokładnie jest taki sam jak na zdjęciu
a profile do listew kupiłem Profil led WIDE aluminiowe do tego jeszcze radiator na diody
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30
karramba Następny co czytać i pisać niekoniecznie, ale pierwszy do doradzania.
Do tego nic więcej nie potrzebujesz , 300mA więc na maxa nie będzie, na profilu zobaczysz Sam co się będzie działo (trudno ocenić). Diody ja bym podzielił na 3-4 listwy, pod dwie czasówki
-
AdamP
- Początkujący
-
- Posty: 9
- Dołączył: 23 sty 2015, 10:36
AdamP napisał(a): Diody ja bym podzielił na 3-4 listwy, pod dwie czasówki
Kolego profile mam 2metry wiec góra nie da rady na 3 - 4 podzielić chyba że jedną dać na 50cm a 2 profile na 75cm
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30

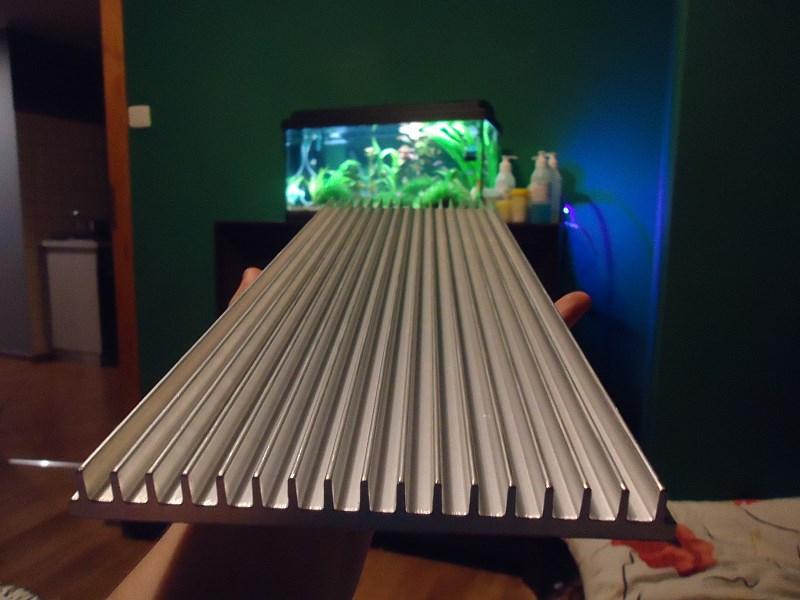

Byś mógł je podzielić na trzy równe części ale to i tak będzie mało, byś musiał dokupić jeszcze metr,szkoda że nie kupiłeś radiatora od piekarza taki jak na zdjęciu niżej,ja bym dał tylko pięć czerwonych i trzy niebieskie w przeciwnym razie będziesz miał zbyt cukierkowo w akwarium.
zdjęcie zapożyczone od użytkownika Brajanero.
- Załączniki
-
-
-
SlawwPmi
- Poznaje temat
-
- Posty: 101
- Dołączył: 01 lis 2012, 16:33
- Miasto: Międzychód
-
AdamP Sam dałeś przykład, że "czytać i pisać niekoniecznie, ale pierwszy do doradzania".
Kolega damian0221 nie podał w pierwszym poście co to za profil, i że ma driver z zasilaczem. Z opisu wynikało, że kolega zakupił sam driver
Zwróciłem uwagę na problem odprowadzenia ciepła przy dużej ilości diod, ponieważ szkoda ich jak się będą bardzo grzały - skróci to ich żywotność. Szanuję pracę innych i ich pieniądze, dlatego łatwiej jest wyczulić na coś niż potem żałować. Podałem także link do dyskusji na tym forum gdzie wypowiadali się użytkownicy doświadczeni i pokazujący to co sami zrobili i jak to działa w rzeczywistości - widzę, że wskazanie miejsca takiej dyskusji też było błędem. Na zdjęciach ceownik aluminiowy użyty do mojej belki
- Załączniki
-
-
- ceownik na belkę do oświetlenia LED
-
-
-
karramba
- Początkujący
-
- Posty: 46
- Dołączył: 20 gru 2014, 09:31
- Miasto: Dębica
AdamP napisał(a):karramba Następny co czytać i pisać niekoniecznie, ale pierwszy do doradzania.
Do tego nic więcej nie potrzebujesz , 300mA więc na maxa nie będzie, na profilu zobaczysz Sam co się będzie działo (trudno ocenić). Diody ja bym podzielił na 3-4 listwy, pod dwie czasówki
Mylisz się i to bardzo. Nawet przy prądzie 300mA diody wydzielają znaczną ilość ciepła. A to, że ludzie używają słabych past termoprzewodzących w swoich konstrukcjach dodatkowo powoduje, że ciepło od rdzenia diody nie jest tak efektywnie przekazywane do radiatora, a ten nie nagrzewa się aż tak bardzo.
-
mrgibbass
- Aktywny użytkownik
-
- Posty: 607
- Dołączył: 09 sty 2014, 11:25
- Miasto: Kraków
-
Kolega damian0221 nie podał w pierwszym poście co to za profil, i że ma driver z zasilaczem. Z opisu wynikało, że kolega zakupił sam driver
W pierwszym poście napisałem
Do tego mam dwa zasilacze (driver) AC 18-36x LED 1W 300mA 50-120V
Natomiast co do profili nie podałem
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30
Nie ma się co kłócić, bo nic to nie da jak zwał tak zwał te zasilacze drivery i inne klamoty. Ważne żeby przemyśleć to co się chce zrobić, żeby przez małe niedopatrzenie nie popsuć elementów, albo być niezadowolonym z efektu. Tak czy owak, szczerze życzę udanego projektu oświetlenia na ledach, bo efekty - zwłaszcza z kolorowymi diodami są bardzo dobre
-
karramba
- Początkujący
-
- Posty: 46
- Dołączył: 20 gru 2014, 09:31
- Miasto: Dębica
Mylisz się i to bardzo. Nawet przy prądzie 300mA diody wydzielają znaczną ilość ciepła. A to, że ludzie używają słabych past termoprzewodzących w swoich konstrukcjach dodatkowo powoduje, że ciepło od rdzenia diody nie jest tak efektywnie przekazywane do radiatora, a ten nie nagrzewa się aż tak bardzo.
Tu się zgodzę. 14 diód 1W prąd 350mA osadzone na dobrej paście i dobrym radiatorze, zamknięte pod pokrywą - temperatura belki 44 stopnie 18 diód 1W prąd 300ma - pasta i radiator jak belce nr.1 - belka poza pokrywą - temperatura 40 stopni Oba pomiary temperatury przeprowadzone po około 4-5 godzinach świecenia. Szczerze mówiąc jakoś nie mogłem się przełamać i zamontować diód na zwykłych profilach aluminiowych o ściance 2-3 mm, na których jak widzę wielu ludzi montuje takie diody ....
-
7keys
- Poznaje temat
-
- Posty: 115
- Dołączył: 29 sie 2014, 11:26
To faktycznie, dużo nie domówień NIE CHCIAŁEM NIKOGO OBRAZIĆ , pisze tylko o tym co też mam u siebie zainstalowane: 30x1W na 350mA klej AG pod podkład,pasta E1 pod diode, wszystko na profilu P3698 1m. Temp niestety nie mam czym zmierzyć, po 10h ręką ciepłe. A druga mała wszystko to samo tylko 16x1W na profilu 20x15cm
- Załączniki
-
-
-
-
-
AdamP
- Początkujący
-
- Posty: 9
- Dołączył: 23 sty 2015, 10:36
Bardzo zgrabna belka, diod od leszka? Bo poznaję po opakowaniu. Nie za dużo koloru? Nie masz trochę cukierkowo?
Ten klej z ag to badziewie - uwierz, ma bardzo mały współczynnik przewodzenia ciepła - jak zwykłe silikonowe pasty, lepiej zainwestować w coś lepszego.
E1 używałem jest spoko, po roku jak oderwałem diod była wyschnięta, ale dawała radę.
-
mrgibbass
- Aktywny użytkownik
-
- Posty: 607
- Dołączył: 09 sty 2014, 11:25
- Miasto: Kraków
-
A jaką pastę polecacie pod te diody i czym przymocować diody do profilu aluminiowego prócz śrubek ?
Co do pasty to mam heatsink compounds lub od procesora w komputerze pasta ceramique arctic silver
Co do kleju heatsink plaster
Czy ta pasta się nadaje jak tak to która oraz czy ten klej się nadaje ( czy nie odleci dioda z radiatorem pod wpływem wilgoci )
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30
tak od Leszka, tylko jedna uwaga brałem dwa rodzaje 11-12K i 8-10K i różnicy nie ma przynajmniej wzrokowo. Sama lampa świeci cukierkowo ale w akwa z czarnym tłem tego nie widać a czerwony jest bardzo podkreślony
-
AdamP
- Początkujący
-
- Posty: 9
- Dołączył: 23 sty 2015, 10:36
AdamP, widzę, że masz radiator od piekarza. Ma on dużo większą powierzchnię oddawania ciepła niż profil Damiana. Bardzo fajna ta Twoja belka. Ja także użyłem diod od leleszek, a co do zwykłego profilu to daje radę, byle był odpowiednio szeroki, grubość ścianek nie gra większej roli, chodzi o jego powierzchnie. Co do past i klejów termoprzewodzących, to w moim przypadku po przyklejeniu baz do radiatora nie byłem w stanie bez sporych problemów odlutować diody, którą chciałem wymienić (klejone jakimś niemieckim wynalazkiem od kumpla z serwisu komputerowego) tak oddawało ciepło, że cyna topiła się tylko na grocie reszta była twarda. Tak, że dobre odprowadzenie ciepła jest ważne w tego typu konstrukcjach.
-
karramba
- Początkujący
-
- Posty: 46
- Dołączył: 20 gru 2014, 09:31
- Miasto: Dębica
Witam po pierwszym dniu pracy profil na razie wygląda tak jeszcze dojdzie jeden profil takiej długości 66cm
- Załączniki
-
-
-
-
-
damian0221
- Poznaje temat
-
- Posty: 101
- Dołączył: 10 sty 2014, 12:30
Podłączę się do tematu
Od kogo kupic te diody i radiator. Ile takich diod musiałbym mieć żeby oświetlić akwarium 240 l roślinne
Dziękuję za stosowne podpowiedzi.
-
gruby
- Zainteresowany tematem
-
- Posty: 206
- Dołączył: 19 sie 2014, 20:59
- Miasto: Kalisz
Przecież masz napisane w poprzednich postach skąd radiator wziąć i diody.Jedno watowych moim zdaniem z 80 by się przydało.
-
