Power led zmierzch/świt TC420



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat

15 kwi 2022, 20:29 Power led zmierzch/świt TC420  (#1)

Cześć,
Jestem w trakcie zakładania nowego akwarium i postanowiłem podjąć się pewnego wyzwania, jakim jest belka power led z funkcją zmierzchu i świtu.
Mam zamiar podłączyć pod programator TC 420. Problem tkwi w tym, że nigdy z takiego programatora nie korzystałem i nie bardzo wiem jak się do tego zabrać, tzn. zawsze jak robiłem oświetlenie z power led, to po prostu światło było ustawione zwykłym programatorem czasowym.

Do akwarium mam zamiar podłączyć 5 belek, w każdej będzie po 17 diod power led 1W.
Troszkę się pośpieszyłem, iż żadnym elektrykiem nie jestem i już wszystko przykleiłem i polutowałem.
Jak zacząłem czerpać informację w internecie, to się okazało że aby te diody poprawnie i całą mocą działały z jakimkolwiek programatorem który ma funkcje przyciemniania, to muszą być podłączone rezystory lub jeszcze inne cuda.
I tu tkwi problem, bo nie bardzo wiem o co z nimi chodzi, jakie i gdzie je podłączyć.
Przeglądałem wiele stron, było naprawdę dużo schematów, ale tak jak wspomniałem elektrykiem nie jestem i nie mogę tego zrozumieć.
Jeszcze te rezystory też są różne, maja ilość Wat i Ohm, no po prostu nie rozumiem i nie wiem jak się za to zabrać.

Dodam że byłem z tym u elektryka, zgodził się że to zrobi, ale jak usłyszałem cenę to zrezygnowałem, no 180zł to chyba troszkę za dużo, tym bardziej że już diody i kabelki są polutowane (jeśli dobrze rozumiem, to zostało tylko przylutować rezystory).

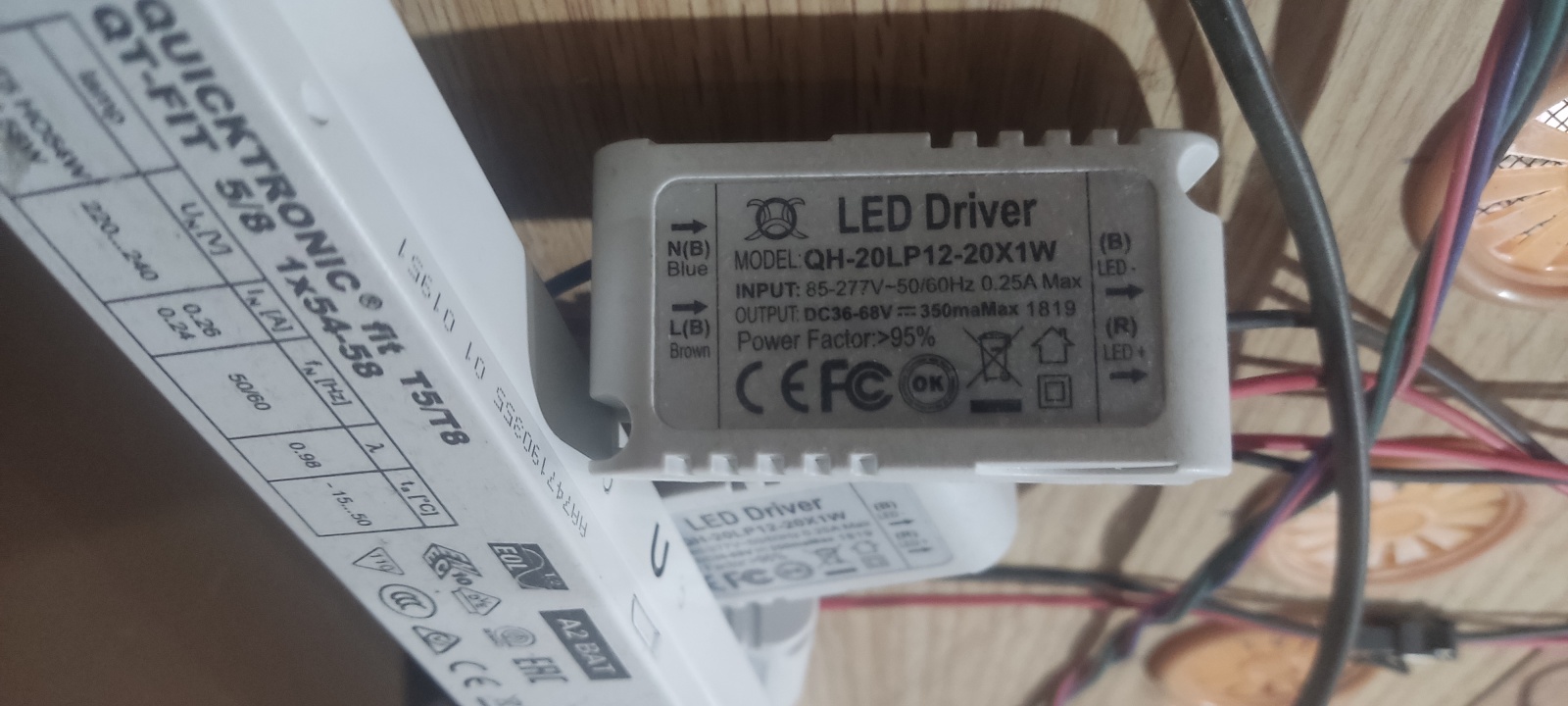

Na zdjęciach jest jedna z pięciu belek (każda ma 17 diod 1W) oraz driver (driverów też jest 5, każdy do jednej belki), takie samo oświetlenie świeci mi też w terrarium ponad 2 lata.

Jeśli ktoś miałby chwilkę i się troszkę znał i chciał pomóc w wytłumaczeniu co i gdzie połączyć, to byłbym naprawdę wdzięczny.
Załączniki



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Z tymi driverami to ślepa uliczka. Nie da sie tego ściemniać .
Również konstrtukcja gdzie w łańcuchu masz więcej niż 7 diod nie da rady z TC420 bo w tym sterowniku limitem jest 25V (24V wg. instrukcji) .
Również okablowanie z fotki jest nieoptymalne bo lepiej jest kolory połączyć w oddzielne grupy .
Jeżeli ma być TC420 to :
wywalamy te drivery
łaczymy w grupy po 6-7 diod (przy napięciu 24V) lub inne w zależności od napięcia jakie finalnie zaordynujesz
...

ps.
W tej sytuacji 180 zł to niedrogo



Hultaj
Stały bywalec

Posty: 405
Dołączył: 10 maja 2020, 18:02

OK.
Więc drivery wywalamy, połączę tak jak mówisz po 6 diod. Czyli na jednej belce będę miał ich 18. Będzie 5 belek co łącznie da 90 diod. Czy to zadziała na tym sterowniku TC420 ?

Teraz, do czego je bym musiał podłączyć jak nie będzie driverów, każdy łańcuch ma być podłączony do lm317+rezystor ?

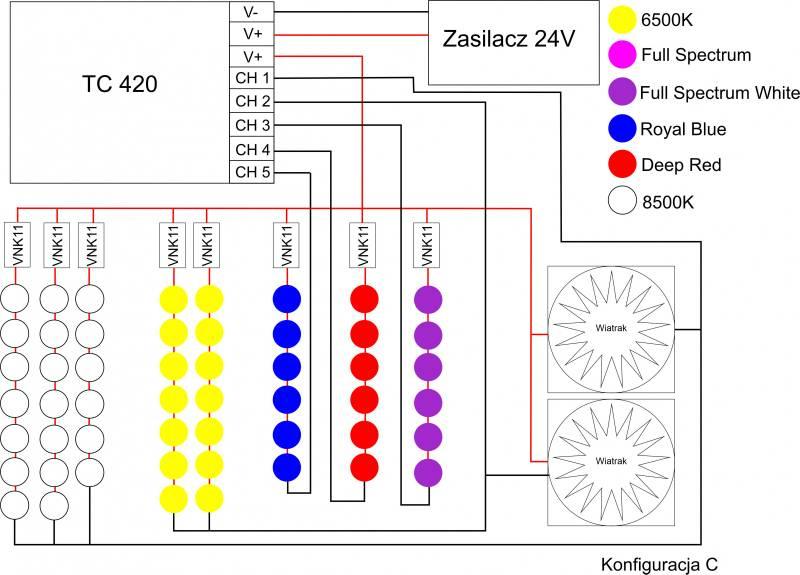

Jeśli dobrze zrozumiałem to zrobiłbym tak jak na obrazku.
Załączniki
Ostatnio edytowano 15 kwi 2022, 21:59 przez migello19, łącznie edytowano 3 razy



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Na tym forum było już dużo belek DIY i wiele osób pisało, co i jak.
Oprócz tego są inne fora oraz YT.
Sugeruję nieśmiało: najpierw poczytaj, pooglądaj, narysuj, co wymyśliłeś na podstawie lektury i filmów, a potem pokaż.
Chętnie udzielimy porad, podzielimy się doświadczeniem, ale jeśli liczysz, że ktoś wykona robotę za Ciebie, raczej kiepski adres...



FoCuS_PL
Znający temat

Posty: 1309
Dołączył: 04 kwi 2019, 11:12

FoCuS_PL napisał(a):Na tym forum było już dużo belek DIY i wiele osób pisało, co i jak.
Oprócz tego są inne fora oraz YT.
Sugeruję nieśmiało: najpierw poczytaj, pooglądaj, narysuj, co wymyśliłeś na podstawie lektury i filmów, a potem pokaż.
Chętnie udzielimy porad, podzielimy się doświadczeniem, ale jeśli liczysz, że ktoś wykona robotę za Ciebie, raczej kiepski adres...



Jasne rysunek już dałem, post wyżej tyle że nie wiem teraz czy 90 diod da rade na tym sterowniku TC420.



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Sorry kolego, ale nic nie dałeś...
Te kilka kółek połączonych linią to dokładnie tyle co nic.
Napisz, jak duży zbiornik (wymiary), co tam chcesz trzymać. Od tego zależy ilość i rodzaj LED'ów, które należy zastosować.
Aha, do TC420 można podpiąć dużo więcej diod, niż te 90, o których piszesz... Swoją drogą skąd pomysł, że akurat 90 LED'ów?
Mówię: poczytaj, pooglądaj, wróć z konkretami.



FoCuS_PL
Znający temat

Posty: 1309
Dołączył: 04 kwi 2019, 11:12

90 ledów bo to będzie dokładnie w paludarium o wymiarach 3.3m x 0.9m x 1.7m (długość, głębokość, wysokość).
Taki sam zestaw ledów mam już w innym o takich samych wymiarach. Rośliny rosną jak głupie więc o dobór ledów jak i ich barw się nie martwię. W tym co zakładam tak jak pisałem, chciałbym mieć efekt zmierzchu i świtu.
Na rysunku jest 5 belek, połączyłem tak jak kolega wcześniej pisał po 6 diod, teraz jeśli dobrze zrozumiałem to ma być podłączone do lm317+ rezystor, z tym że te rezystory są różne i nie wiem jaki wybrać chodzi mi o Wat i Ohm.
Może inaczej, jeśli ma być każdy łańcuch diod po 6szt. połączony do lm317 i rezystor to jaki rezystor musiał bym kupić ile wat i Ohm, da się to jakoś przeliczyć ?
Załączniki



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Te 6 diod pdłaczasz albo przez LM317 lub inny driver lub przez opornik dużej mocy.
Jeśli driver chcesz wykonać z LM317 to oporni wyliczasz ze wzoru R=1,25:I a moc opornika P=1,25*I*2
Jeśli chcesz sam opornik bez niczego to (napięcie zasilania - suma napięć diod ) x prąd w gałęzi zaś moc to róznica napięc x prąd gałęzi x 2

ps
Do TC420 w najbardziej wyżyłowanym układzie jesteś w stanie podłączyć 400 diod 1W :)



Hultaj
Stały bywalec

Posty: 405
Dołączył: 10 maja 2020, 18:02

Hultaj napisał(a):Te 6 diod pdłaczasz albo przez LM317 lub inny driver lub przez opornik dużej mocy.
Jeśli driver chcesz wykonać z LM317 to oporni wyliczasz ze wzoru R=1,25:I a moc opornika P=1,25*I*2
Jeśli chcesz sam opornik bez niczego to (napięcie zasilania - suma napięć diod ) x prąd w gałęzi zaś moc to róznica napięc x prąd gałęzi x 2


Super, to już mi dużo wyjaśnia.
Jeśli mam wybór między LM317, a samym opornikiem, to z tych dwóch opcji który wybór byłby lepszy, czy ma to jakiś wpływ na moc lub żywotność diod ?



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Trudność odpowiedzi polega na tym co Ty jesteś w stanie zdziałać . Sam opornik może sie okazać lepszym rozwiązaniem ale dobór eksperymentalny jest wymagany i kilka przyrządów oraz spełnienie jeszcze kilku warunków.
LM wydaje sie rozwiązaniem dla Ciebie (sory) bezpieczniejsze i to w TYM wypadku bym rekomendował.
Oczywiście, nie jest to idealne rozwiązanie i o tym już pisałem w innych postach ale sądząc po Twoich pytaniach chyba innego wyjścia nie ma .
Reasumując wykorzystaj LM317 i przyjmij opornik 3,9 lub 4,2oma 1W lub połączone równolegle oporniki 0,5W z zakresu 7,5-8,2 (ze wskazaniem na 8,2)



Hultaj
Stały bywalec

Posty: 405
Dołączył: 10 maja 2020, 18:02

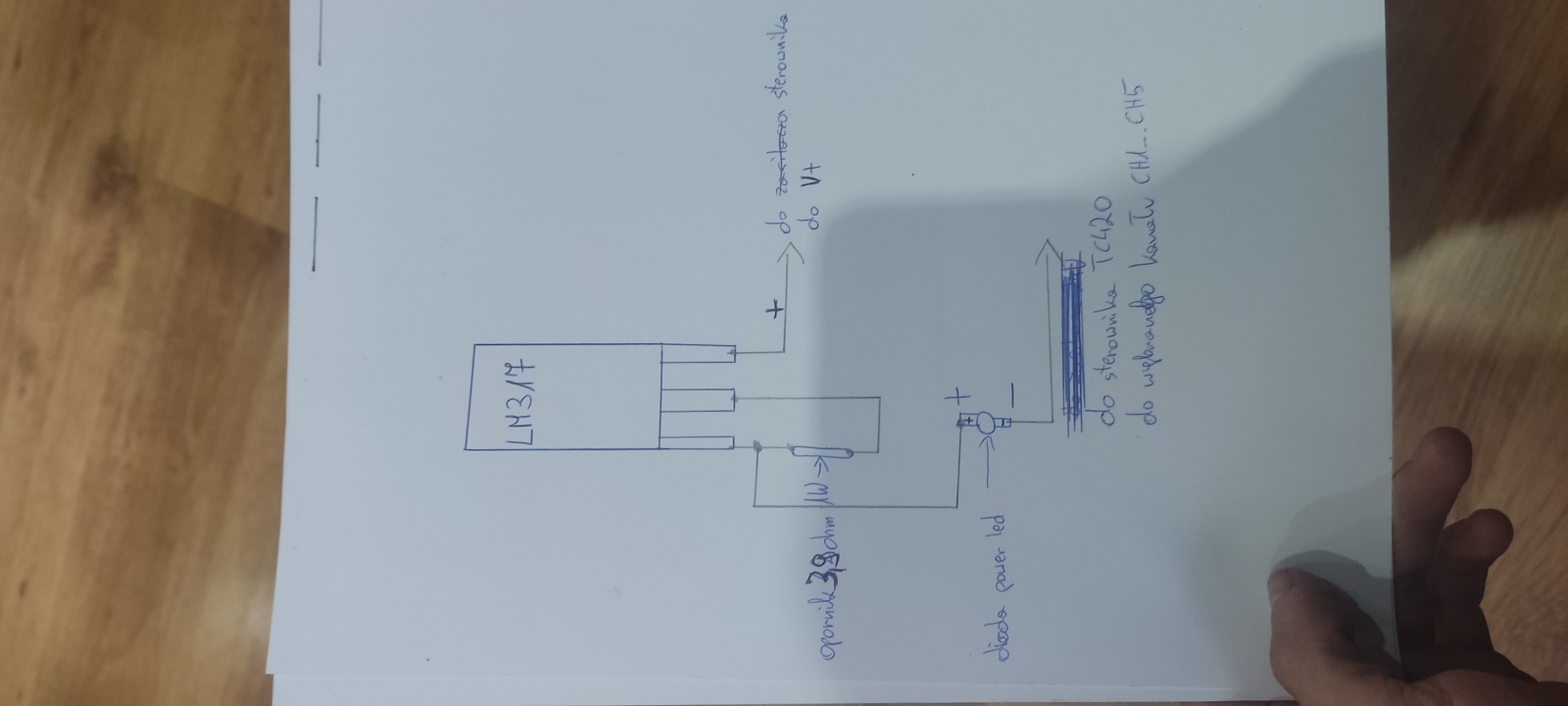

Tu masz schemat według którego robiłem swoją belkę kolory są przykładowe zamiast vnk11 których nie można dostać daj proponowane lm i po robocie .PS. Na schemacie są wentylatory które nie działają prawidłowo pomiń je

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz




andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

16 kwi 2022, 08:27   (#13)

Jeśli chodzi o wentylatory to muszą być każdej belce po jednym, bo próbowałem bez ale troszkę się nagrzewają, bo dochodziło do 40 stopni celcjusza w lato jak były upały, zainstalowałem wentylatory podłączone do regulatora obrotów i jak ustawiłem to belka ma 25-27 stopni celcjusza.
Wentylatory podłącze oddzielnie nie będą pod ten sterownik podpięte.

Jeszcze mam dwa pytania:

1. Czy jeśli będę łączył po te 6 diod, to czy mogę mieszać kolory, czy konieczne musi być połączone w jednym kolorze?

2. Jeśli wszystkich diod będzie 90, co da 90W. To aby był zapas to czy wystarczy zasilacz 24v/ 120W?



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Zasilacz powinien być ok kolory lepiej rób na jednym kanale wtedy masz lepsza regulacje barwy a jak chcesz mieszać to przynajmniej daj razem te z jednakowym napięciem .dla przykładu większość ma 3,2 V a czerwone 2,2 więc trzeba jedna więcej w układ

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Hultaj co w twoim wzorku na moc opornika znaczą te gwiazdki ? P=1,25*/*2

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

P=1,25 razy Prąd razy 2

Ponadto z elektrycznego punktu widzenia (że tak to ujmę) nie ma potrzeby dzielenia na diody ze względu na napięcie przewodzenia . Ba! korzystne może sie okazać nawet taki miks bo np 7 diod dla 24V to za dużo ale jeśli właczymy jedną albo dwie czerwone będzie super .
Oczywiście nie namawiam do tego bo mając 5kanałowy sterownik po prostu dobrze mieć możliwość regulacji widma chyba że każdy kanał będzie sterował inną belką to wówczas pomieszanie diod w szeregu jest jak najbardziej OK



Hultaj
Stały bywalec

Posty: 405
Dołączył: 10 maja 2020, 18:02

Odnośnie ilości diod na 24v to pisałem o 7 dla vnk11 i i 10 dla 2,2v to tak dla jasności dla lm to może być mniejsza liczba
Vnk11 potrzebuje 1,8V
Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Więc tak na belkach będą następujące diody:
- POWER LED 1W BRIDGELUX Full Spectrum 2.9V - 3.1V
- POWER LED 1W EPISTAR ROYAL BLUE - 3,2V - 3,4V
- POWER LED 1W EPISTAR 45mil 8500K - 3.0V - 3.4V
- POWER LED 1W EPISTAR WHITE FULL SPECTRUM - 3.0V - 3.4V
- POWER LED 1W EPISTAR 45mil 6500K - 3.0V - 3.4V

Każda belka będzie podłączona do innego kanału, w regulację widma już się nie będę bawił, więc chciałbym te diody pomieszać.

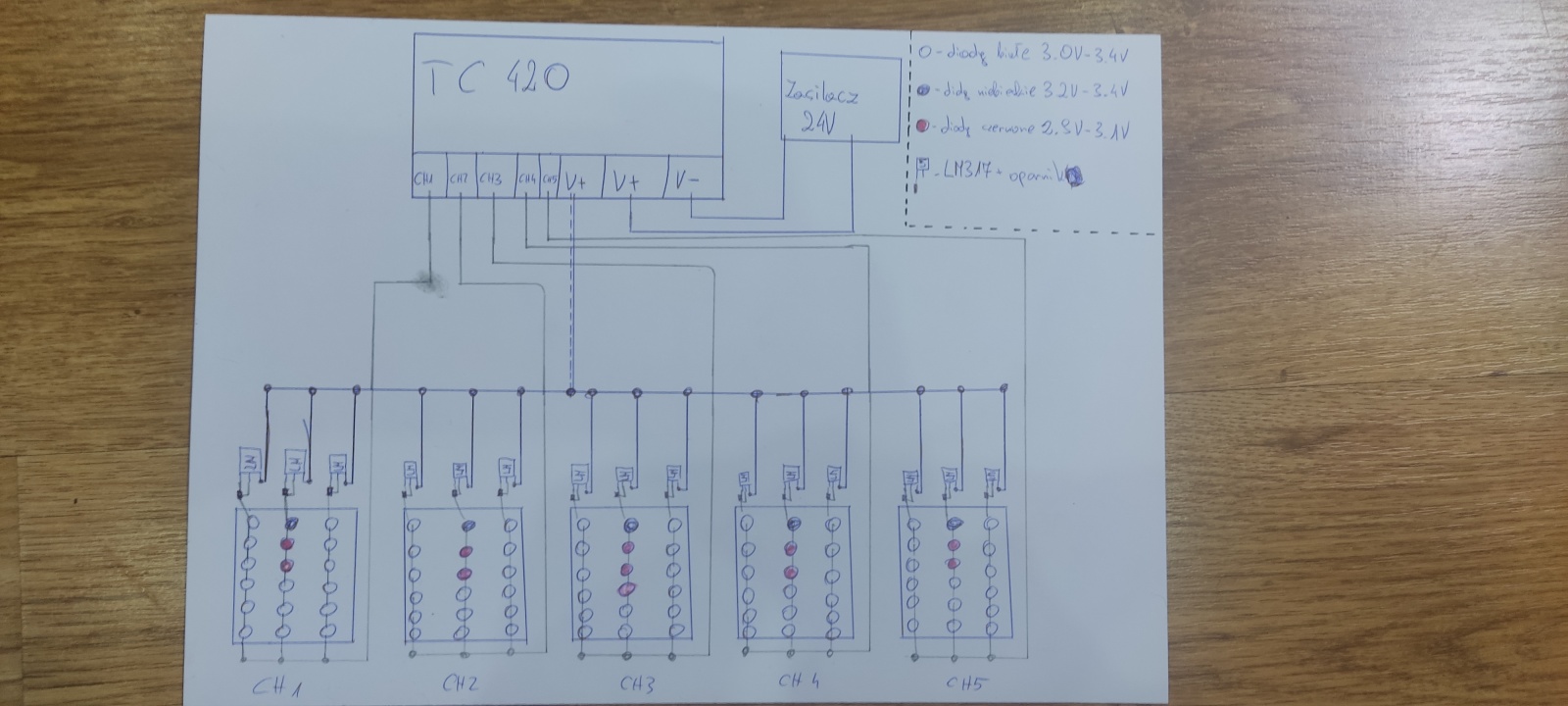

W załączniku dodałem dwa schematy, jeśli dobrze zrozumiałem to mam podłączyć tak jak narysowałem na schematach.

Jeśli chodzi o oporniki, to znalazłem tylko 3,9oma 1W, te oporniki 4,2oma znalazłem, ale tylko 2W.

I od razu pytanie czy te 3,9 1W będzie dobre to tego co jest na tym schemacie?
I jeszcze się upewnię czy taki zasilacz będzie dobry 24V / 120W / 5A, czy może 24V / 150W / 6.2A?
Załączniki



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

Taka drobna poprawka do VNK11...
Układ nazywa się NSI50350, a VNK11, którego to określenia sam kiedyś z nieświadomości użyłem, to nic innego jak oznaczenia serii (daty produkcji).
W tej chwili mam układy z oznaczeniami VNK11, L48, M46...
Ponownie podaję link:
https://www.onsemi.com/products/power-m ... nsi50350as

EDIT:
kiedyś można było wyjątkowo korzystnie kupić w pakietach po 10/30/50 sztuk na Ali, ale później ceny powariowały...
Teraz pozostaje polowanie na naszym domowym podwórku, płacenie sporych pieniędzy za sztukę lub/i czekanie kilka miesięcy na dostępność.
Dziwne nie jest, bo to układ zaprojektowany dla motoryzacji...



FoCuS_PL
Znający temat

Posty: 1309
Dołączył: 04 kwi 2019, 11:12

Moim skromnym zdaniem 8500 możesz sobie darować to sam niebieski zamieniłbym to na 3200 lub WFS ale to tylko moje skromne zdanie

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

A i jeszcze pominąła kolega czerwone red i dep Red zieleni też by się trochę przydało

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

migello19 napisał(a):Każda belka będzie podłączona do innego kanału, w regulację widma już się nie będę bawił, więc chciałbym te diody pomieszać.


No cóż, trochę to bez sensu, ale jak sobie Kolega życzy...



FoCuS_PL
Znający temat

Posty: 1309
Dołączył: 04 kwi 2019, 11:12

Jeśli chodzi FoCuS_PL o te sterowanie widmem, naprawdę nie będę się tym bawić, po prostu chciałbym aby był efekt zmierzchu i świtu.

Dostosuję się do Waszych porad

Czy tak będzie dobrze:
- Full Spectrum x15
- EPISTAR WHITE FULL SPECTRUM x25
- 6500 x40
- 3200 x5
- Deep Red x5

Czy te oporniki 3,9 1W będą dobre to tego co jest na tym schemacie, dobrze myślę aby tak to połączyć co na tych moich rysunkach?
I jeszcze się upewnię czy taki zasilacz będzie dobry 24V / 120W / 5A, czy może 24V / 150W / 6.2A?



migello19
Początkujący

Posty: 16
Dołączył: 26 sty 2016, 16:21

migello19 napisał(a):Jeśli chodzi FoCuS_PL o te sterowanie widmem, naprawdę nie będę się tym bawić, po prostu chciałbym aby był efekt zmierzchu i świtu.

Dostosuję się do Waszych porad

Czy tak będzie dobrze:
- Full Spectrum x15
- EPISTAR WHITE FULL SPECTRUM x25
- 6500 x40
- 3200 x5
- Deep Red x5

Czy te oporniki 3,9 1W będą dobre to tego co jest na tym schemacie, dobrze myślę aby tak to połączyć co na tych moich rysunkach?
I jeszcze się upewnię czy taki zasilacz będzie dobry 24V / 120W / 5A, czy może 24V / 150W / 6.2A?


To mamy różne pojęcia efektu świtu, zmierzchu, w ogóle przebiegu dnia.
Dla mnie to nie tylko jaśniej, ciemniej, dla mnie to również zmiana koloru / temperatury barwowej światła.
A co do doboru diod, na początku pisałeś, że już masz jakieś tam ledy w swojej poprzedniej konstrukcji i jest dobrze. Teraz, gdy jeden z kolegów zasugerował zmianę z 8500K na 3000K, zmieniasz, chociaż dla mnie kompletnie bez sensu, bez zastanowienia. Taka zmiana spowoduje, że wynikowa temperatura barwowa będzie gdzieś w okolicach 5000-5600K, czyli dość ciepło. Jeśli do tego dodamy fakt, że ponad 50% ledów będzie dawało sporo czerwieni, efekt wizualny cukierów gwarantowany!



FoCuS_PL
Znający temat

Posty: 1309
Dołączył: 04 kwi 2019, 11:12

Cukierkowego raczej nie będzie szczególnie jak dojdzie zieleń zamiast części FS dałbym jeszcze czerwonych i zielonych


Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz
