Oświetlenie power led zbiornika 160l



Dobór oświetlenia do akwarium. Gotowe lampy i projekty zrób to sam. Nowe modele na rynku.
+ nowy temat
Witam, mam kilka pytań co do wykonania oświetlenia , mam zamiar to wykonać na 6 profilach wide 100cm , na każdym profilu około 6,7 ledów , chciałbym to rodzielić na 2/3 drivery czyli 1 driver 2 profile . Diody 40 sztuk 5000k do 1000k i 10 sztuk full spectrum .

I do tego radiatory jak je rozmieścić na tych profilach ?
Jaki układ ledów wykonać ?
Sterowanie zmierz i świt z czegoś takiego (zdjęcie nr 1) i czy wystarczy mi taki sterownik ? Czy musi byc sterownik z diverami ?

Dziękuje za pomoc i pozdrawiam.
Załączniki
Sterownik_LED_PWM_x_6__zmierzchy_świty_DIY_ARDUINO__6831754645__-_Allegro_pl_-_Więcej_niż_aukcje_.png.png



asdawrwd
Początkujący

Posty: 6
Dołączył: 25 cze 2017, 23:30

Zapraszam do lektury działu DIY.
Ja oraz inni użytkownicy zamieściliśmy tam sporo schematów, opisów i zdjęć lamp na diodach LED.
Jak będziesz miał już jakieś wstępne rozeznanie to wtedy pomyślimy nad szczegółami.

Sterownik jest super.
Do kompletu musisz mieć drivery.
Ale inny zasilacz.
Zasilacz na 24V o mocy dobranej z zapasem do mocy lampy.


Avatar użytkownika

pietach
Z dużym doświadczeniem

Posty: 2128
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Czemu profile wide? Nie lepiej kupić profil 16 cm na alledrogo i na nim bazować? 10 profili wide musiał byś kleić razem ze sobą a nie zawsze to wyjdzie ładnie i prosto.



mateuszurad
Stały bywalec

Posty: 478
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce

Powiedzmy że mam wstępne rozeznania do sprawdzenia .

Profil będzie 100cm x 16 cm

Diody będą rozłożone 4 rzędy po 10 sztuk . W mniej więcej takim układzie

8 8 6 6 6 F 6 6 6 8
F 8 F 8 6 8 F 8 F 8
F 8 F 8 6 8 F 8 F 6
8 8 6 6 6 F 6 6 6 8

Teraz tak mogę całość połączyć na jednym driverze ?

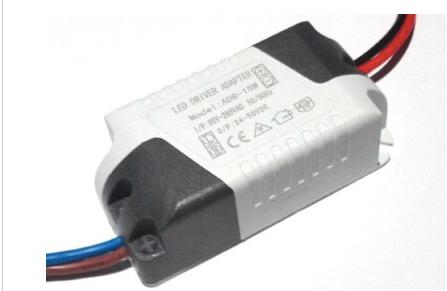

Na przykład takim-


I jeszcze pytanie o chłodzenie , jeżeli ledy będą rozłożone powiedzmy z przerwą 5 cm , to muszę montować radiatory ? Zmierzch i świt na razie odpuszczam za dużo kombinacji z tym .



asdawrwd
Początkujący

Posty: 6
Dołączył: 25 cze 2017, 23:30

Przy tej ilości diod na tym profilu z chłodzeniem powinno być OK (wychodzi 40cm2 na diode)
Możesz wszystkie diody połączyć szeregowo do zasilacza, ten co pokazałeś jest OK.



mateuszurad
Stały bywalec

Posty: 478
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce

A jak z rozmieszczeniem ledów ?

Zapomniałem dodać 8 - 8500k 6- 6500k F-full spectrum



asdawrwd
Początkujący

Posty: 6
Dołączył: 25 cze 2017, 23:30

Na pewno wymieszał bym diody 8500 z 6500. Tak by były na przemian.



mateuszurad
Stały bywalec

Posty: 478
Dołączył: 09 gru 2013, 23:12
Miasto: Krzeszyce

Okej , dzięki .



asdawrwd
Początkujący

Posty: 6
Dołączył: 25 cze 2017, 23:30
