Lampa LED DIY 32W - przeróbki



Dobór oświetlenia: lampy, pokrywy, świetlówki.
Diody LED i rozkłady widm. Moc i barwa światła.
Ponad rok temu zakupiłem lampę DIY od jednego z użytkowników forum. Generalnie jest ok, ale...
Przy zakupie lampa miała diody LED białe zimne, białe ciepłe, niebieskie i czerwone (łącznie 32 x 1w). Ze względu na na słabe wybarwianie roślin czerwonych zacząłem zmieniać układ LEDów. Nad Rotalami zamontowałem same czerwone - efekt taki, że tempo wzrostu bardzo zwolniło i wybarwiały się gorzej. Potem za radą zamontowałem same białe bo dają mocniejsze światło (8000K). Teoretycznie białe LEDy mają ok 100lm, ale to made in Taiwan z popularnego portalu aukcyjnego. Aktualnie lampa ma same białe diody w trzech barwach (3200K, 6000K i 8000K). Tempo wzrostu ok, ale Rotale nawet przy samej powierzchni zupełnie zielone (Rotala Colorata).
Zastanawiam się jak to rozwiązać, aby uzyskać barwę czerwoną w roślinach. Czy diody full spectrum mogą tu zdać egzamin? Rozważam też przerobienie lampy, rozwiercenie obudowy i dodanie jeszcze jednego obwodu z diodami czerwonymi (8x) pomiędzy białymi. Pomimo 32W i teoretycznie 3200lm na 50L zbiornik światła wcale nie jest dużo (Rotale rosną pionowo, bez tendencji do płożenia się).
Jest tu trochę osób, które same montują lampy. Co byście doradzili?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz



Może spróbować White Fullspectrum czyli białe fullspectrum.
Dają około 100lm światła i mają szerokie spektrum barw.
Ewentualnie lekko podkręcił lampę - zamiast okolic 300-350mA dać 400-450mA.
Spokojnie powinny dać radę - ja mam 1W/350mA zasilane na 800 mA i działają.

Albo wymienić na białe 1W/350mA ale 45 mil - one maja w okolicach 130-140lm lub na 3W/700mA/220lm - tylko mała przeróbka lampki na zasilaniu.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa



Ale kolor niebieski powoduje uruchomienie w roślinie kryptochromy, powoduje to zwiększenie blaszek liści, kolor czerwony daje rośliną wzrost w górę, kiełkowanie oraz pączki kwiatowe.
Mikołaj masz możliwości bawienia się z lampą, daj więcej niebieskiego, tak na próbę.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

Jeśli dobrze myślę od kogo masz lampkę to chyba tam są 4 szeregi po 8 diod.
Jeśli czujesz się na siłach z lutownicą, a chcesz bardziej ją podkolorować.
Oryginalnie były chyba 4 pary niebieski i czerwony.
Zrób na 6 par.

Choć światło to nie wszystko.
Ja u siebie mam tylko 3 czerwone i 3 niebieskie i zielsko rośnie raczej zadowalająco.
Tylko ja mam 3W.
Może jakbyś te kolorowe zamienił na 3W (zmiana rezystora przy układzie LM317 na 1.8 Ohm) to może by się coś tam poprawiło.

Ogólnie daj jakieś foty, żeby było wiadomo nad czym się zastanowić.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Zastanawiałem się właśnie nad fullspectrum, czy faktycznie zdają egzamin?
Jutro zrobię zdjęcie lampy i wkleję. Z lutownicą nie ma problemu bo już zamieniałem w niej diody ☺. Z niebieskimi jednak jeszcze nie próbowałem, może najpierw tą opcję przetestuję.
Zmiana na 3W diody też jest rozwiązaniem, ale nie wiem czy ogarnę przeróbkę.


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

Aby zmienić na 3W diodę wystarczy tylko zmienić rezystor przy LM317 - oraz policzyć czy zasilacz wyrobi.
Jaki jest zasilacz?
32V a ile mA?


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Póki miałem akwarium tylko z roślinami zielonymi to było ok. Generalnie mix różnych diód byłby dobry, ale musiałbym wtedy faktycznie dać mocniejsze i podnieść lampkę wyżej. Jak dam czerwone w sam róg, gdzie rosną rotale, to po prostu akwarium jest tam mocno niedoświetlone, a jak dam białe, a kolor bliżej środka to rosną zielone. Spróbuję jeszcze z niebieskimi, bo mam. Jak to nie zda egzaminu to jeszcze zostają fullspectrum (o ile z praktyki możecie powiedzieć, że warto je w ogóle testować i da się pod nimi dobrze wybarwić rośliny). Kolejna próba to faktycznie diody 3W i podniesienie lampy wyżej. Przy dużej ilości roślin szybko rosnących myślę, że spokojnie mogę jeszcze dodać światła, tym bardziej, że któryś temacie ktoś pisał, że takie diody 1W tak na prawdę nie mają tych 100-110lm (a dodatkowo jest tu jeszcze regulacja). Ale taka przeróbka to już dla mnie czarna magia.

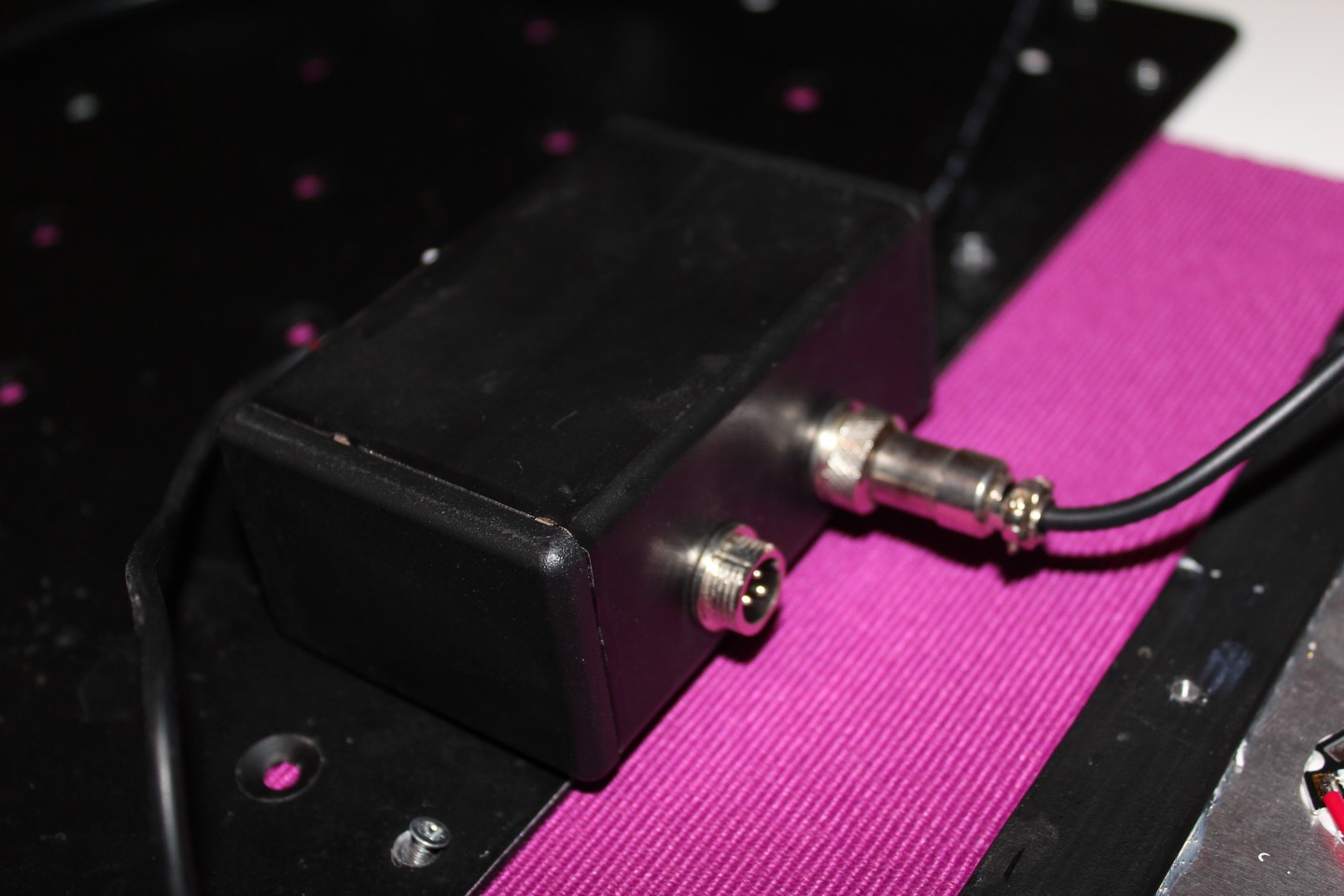

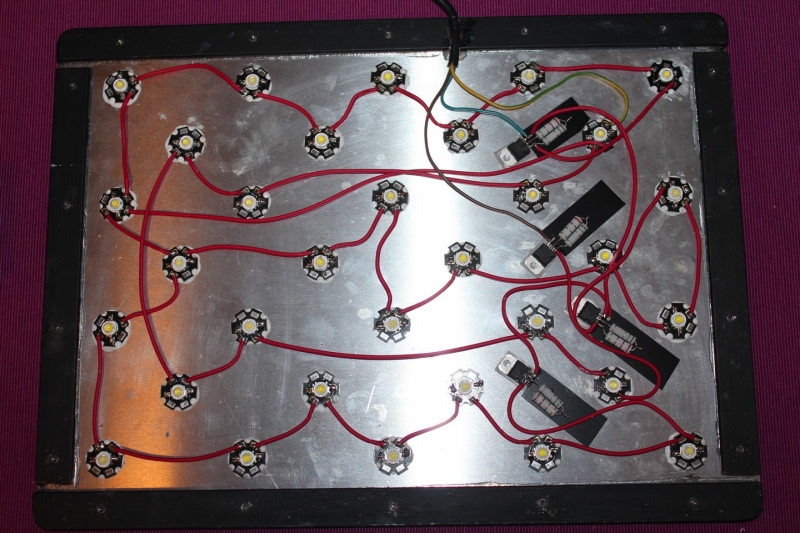

Fotki poniżej:
Załączniki


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

Łatwo można policzyć.
zasilacz 2500mA
4x350mA=1400mA to co jest zamontowane w lampie (diody 1W)
zmiana na diody 3W
4x700mA=2800mA widać ze ten zasilacz nie poradzi sobie. Będzie musiał być wymieniony na mocniejszy.
no i te LM317... wymien np. na PT4115



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

Przecież nie musi wymienić wszystkich na 3W.
Wystarczy, że da tylko kolorowe 3W bo z białych ma wystarczająco światła.
A wymienić Lm317 na P4115 to grubsza przeróbka bo do lampy się nie zmieszczą, trzeba w osobnej puszcze i jeszcze dorobić regulację DIMM np. na LM7805.
Najprościej to jeden szereg przerobić na kolorowe 3W (4 niebieskie i 4 czerwone)
Nie wiem jakie tam są rezystory - chyba 2 Ohm + 2,2 Ohm.
Wystarczy zostawić 2 Ohm i będzie 600 mA.
Gdyby nawet wszystkie wymienił na 3W i rezystor 2 Ohm to by było 4x600mA i zasilacz by był OK.

Na szybkiego pokusił bym się zostawić rezystor 2.2 Ohm (540mA) i bez wymiany diod. 1W spokojnie pójdą na tyle - u mnie chodzą na 800mA.
I wtedy jak by się okazało, że jest lepiej można dla spokojności zamienić na 3W.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Pietach 800mA przy takiej konstrukcji, diody mogą się ugotować. Też kiedyś pchałem w 1W diody 700mA po 5 godzinach lampa mogła sie nadawać do smażenia jajek :D:D ale można spróbować.
Mikołaj lutownica w rękę masz rezystory suma 3,7 ohma (2,2+1,5) usuwasz na lini kolor rezystor 2.2 (czerwony, czerwony, złoty, złoty) i testuj. Pamiętaj ze będziesz miał podkręcone diody, kontroluj temperaturę.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

Nie pisałem, żeby na stałe podłączyć diody 1W pod 800mA.
Tylko lekko je podkręcić typu 500-600mA a tyle to się jeszcze nie zagotują.
Potem jak okaże się, że rośliny lepiej zareagują to wtedy można podmienić na diody 3W.
Żeby nie robić niepotrzebnego wydatku.

To bezpieczniej zostawić rezystor 2,2 Ohm - będzie około 540-550 mA bo przy rezystorze 1,5 Ohm będzie właśnie 800 mA.

Wtedy okaże się czy faktycznie jest za mało białego czy tylko brakuje trochę barw pasmowych 440 i 660nm.

Bo światło to tylko jeden z wielu czynników wpływający na kondycję roślin.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Dzięki za zaangażowanie w temat.
Musiałem przeczytać kilka razy to co napisaliście i wspomagać się google, żeby zrozumieć co piszecie :lol: . Spróbuję to łopatologicznie rozłożyć na poziom mojej nikłej wiedzy i powiedzcie, czy dobrze zrozumiałem :).
1. Czyli sugestia taka, żeby wstawić z powrotem kolorowe diody do obwodu (mam czerwone i niebieskie 1W), w którym były pierwotnie (bo był taki z samymi kolorowymi) i usunąć jeden rezystor z niego? Tylko te 2 rezystory są ze sobą połączone (skręcone na końcu), co potem z tym co zostanie, ma być jakoś jego drugi koniec podłączony, czy taki wolny ma zostać?
2. Jak rozumiem spowoduje to pokręcenie diod?
3. Jeśli rośliny będą lepiej reagować to wtedy na stałe zakupić kolorowe 3W i przylutować ponownie rezystor?

4. Czy zmiana samych LEDów z 1W na 3W wymaga jakiejś dodatkowej przebudowy w obwodach (pomijając kwestię zasilacza)? Bo zastanawiam się, czy części białych nie wymienić też na 3W (np. full spectrum).
5. Przy tym zasilaczu z obecnych 32 1W diod ile maksymalnie mogę wymienić na 3W diody?

Teoretycznie mam regulacje w razie jak by było za dużo światła dla konkretnej aranżacji, choć zauważyłem, że jak nie świecę pełną mocą tylko przykręcam to lampa lubi mrugać (delikatnie, ale jest to zauważalne gołym okiem).


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

1- tak wracasz do diod czerwonych i niebieskich, usuwasz rezystor 1,5 ochma(brązowy, zielony, złoty, złoty)
zostawiasz ten 2,2ohma tak jak Pietach napisał na diodach podniesiesz prąd do 540-550mA. Rezystory sa połączone szeregowo, musisz zamknąć obwód.
2- tak, diody 1W zostaną podkręcone na prądzie o 240-250mA, przekroczona wartość nominalna.
3- nie, diody 3W potrzebują 700mA do pracy nominalnej, wtedy musisz zamienić rezystory 2,2ohma na 1,5ochma, ten które Tobie został.
4- nie, nic nie musisz przerabiać, diody zamieniasz z 1W na 3W. Jak w lampie będziesz miał wszystkie diody 3W musisz wymienić zasilacz lub go przerobić. Dając mu wiesze radiatory.
5- tutaj to zostaje liczenie, i kombinacja, czy diody kolorowe, czy białe, na początek zwiększ prąd na diodach kolorowych, i zobacz co będzie sie dziać z roślinami.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

Jak długo tak podkręcone diody mogą w miarę bezpiecznie pracować?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

Jeśli damy im dobre chłodzenie, bardzo długo. Radiator nie może parzyć...
Ogólnie temperatura nie powinna przekroczyć 50oC.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

"Podkręconych" będzie 8 na 32 (1 obwód). Masz na myśli radiator lampy? Moja takiego nie posiada, czyli po prostu muszę się sugerować obudową? Zapewne potrzebowałbym takiego ustawienia przez ok 3 tygodnie. Czy skutkiem przegrzania może być skrócenie żywotności LEDów? Czy tyczyć się to może tylko tego obwodu, czy oberwać może się też pozostałym ze względu na nagrzanie obudowy?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

Twoja obudowa jest wykonana z aluminium, to jest Twój radiator. Żywotność każdej diody, jest uzależniony od temperatury, jako jeden z czynników. Diody zaczynają mrugać, światło jest słabsze, kiedy przesadzimy z prądem, i napięciem. Czy pozostałem diody mogą się przegrzać tak, pracują na tym samym radiatorze, radiator by musiał bardzo mocno osiągnąć temperaturę krytyczna.
Obserwuj światło i kontroluj temperaturę lampy.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

1. Zrobiłem, podłączam lampę. Czy diody z tego obwodu powinny świecić mocniej, czy powinno być to zauważalne gołym okiem (bo nie widzę różnicy)?
Jeszcze muszę kupić drut stalowy do nóżek i podnieść lampę wyżej. Dam znać za jakiś czas jak efekty. Jeśli to zda egzamin to na stałe wymienię diody kolorowe na 3W oraz kilka białych też na 3W (np. full spectrum) oraz rezystory.
3. Czy jeśli w danym obwodzie zostawię część LEDów 1W, a część będzie 3W to w takiej sytuacji jakie rezystory?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

1- Byś musiał mieć luksometr w oczach, możemy nie widzieć różnicy, ale dla roślin może to być znacząca różnica.
2- Nie robimy tego, z tego względu ze diody 3W przy prądzie 350mA(diody 1W) będą świecić
słabiej, a chcemy uzyskać jak najlepszy strumień światła. Robimy obwody 1W i 3W jako oddzielne.



piotrosie
Zainteresowany tematem

Posty: 184
Dołączył: 12 sie 2013, 00:49
Miasto: Osie-Bydgoszcz

Rośliny zdążyły odrosnąć. Pod kolorowymi, wzmocnionymi LEDami złapały pod powierzchnią lekki odcień różu, pod białymi nadal pełna zieleń. Brakuje mocy do takich roślin i rozmieszczenie ledów trochę to komplikuje.
Czy jeśli wymienię dwa obwody z czterech na diody 3W to zasilacz da radę?
Znalazłem też ostatnio ledy RGB. W jednej są 3kolory: czerwony, zielony i niebieski. Testował to ktoś z Was?
Mam zamiar też podnieść wyżej lampę, żeby światło z kolorowych ledów lepiej się rozpraszało. Wiąże się to ze zrobieniem nowych nóżek.


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

Już wiem, że mogę 2 obwody po 3W tu wmontować, ale:
Czy mogę w jednym obwodzie łączyć diody 3W o różnym napięciu pracy? Tj. 3,1-3,4 i 2,1-2,4 (czerwone)?
I takie podstawowe pytanie: czy właśnie napięcie pracy wskazuje na to jakie rezystory zastosować w obwodzie?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

W jednym szeregu możesz łączyć diody jednakowej mocy tj. np.3W ale o różnych napięciach pracy (kolorowe)
Wtedy najważniejsze jest aby płynął przez te diody prąd o odpowiednim natężeniu np, około 700mA (LM317 z odpowiednim rezystorem) a napięcia same się dopasują.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Czy w takim obwodzie dla ledów 8x 3W mogę użyć dwóch rezystorów po 1ohm? jakie parametry wskazują jak dobrać rezystory w obwodzie?


Avatar użytkownika

MikołajW
Znający temat

Posty: 1360
Dołączył: 14 paź 2008, 21:47
Miasto: Bydgoszcz

I=1,25/R

dla wspomnianych 2x1 Ohm
I=1,25/2= 0,625A (625mA)

Jest OK.


Avatar użytkownika

pietach
Znający temat

Posty: 1953
Dołączył: 14 maja 2014, 12:00
Miasto: Wschowa

Nie wiem, czy nie narobiłem bigosu :( . Kupiłem 2 oporniki 1 Ohm 3w (te zielone). Zamieniłem 8 ledów na 3w i zamieniłem też ledy miejscami w obwodach, bo chciałem mocniejsze ledy podpiąć pod obwód z osobną regulacją. Wiązało się to z przelutowaniem przewodów. Niestety po podłączeniu nic nie świeciło. Najpierw czarny przewód podpiąłem pod diodę z lewej strony, gdzie jest zielona kropka, bez efektu. Potem podpiąłem tak jak obecnie i zapaliło się 7 ledów 1W i jedna 3W. Szukałem dalej i tedy obawiam się zrobiłem rzecz najgłupsza. Podpiąłem ten przewód pod rezystory na dole (zielona kropka). Wszystko się zapaliło na moment i zgasło. Przepiłem czarny przewód w poprzednie ustawienie, tak jak jest teraz. Świeci się 7 ledów po 1W, ale tak na 1/3 mocy :? .

1. Czy patrząc na przewody obwody są prawidłowo połączone?
2. Jeżeli obwody są ok to znaczy, że coś gdzieś ma przebicie lub nie styka (np. uszkodzona płytka PCB, choć staram się długo nie nagrzewać), o ile nie zjarałem czegoś?
3. Czy podpinając czarny przewód do rezystorów mogłem doprowadzić do spalenia czegoś? Co się mogło zjarać?
4. Jaka może być przyczyna, że teraz świeci tylko kilka ledów i słabszą mocą.

Generalnie robię to metodą prób i błędów i staram się wzorować na tym jak było bo wiedzy niestety brak no i taki efekt. Zostałem bez lampy do akwarium.
