Dlaczego nikt nie robi lamp w ten sposób?

Zulu Gula

Witam.

Moze slabo szukalem, ale nie znalazlem nigdzie projektu DIY, który jako bazę pod LEDy SMD używał dedykowanej płytki pcb (aluminium lub laminat FR4). Coś w stylu komercyjnych produktów. Większość projektów DIY bazuje na profilach aluminiowych i przykręconych do nich diodach PowerLED na gwiazdkach, wszystko połączone kablami. Takie płytki pcb można bez problemu zamówić u chinskich producentow za stosunkowo nieduże pieniądze. Płytki mogą mieć do 58cm długości. Niektóre miejsca mogą nawet wam te LEDy przylutować. Jeżeli potrzebujecie dłuższą lampę, to można by połączyć dwie takie płytki. Do tego cała elektronika też mogła by sie tam zmiescic, bez konieczności łączenia tego wszystkiego kablami. Do tego w latwy sposob mozna by taka lampe zrobić przynajmniej częściowo jako wodoodporna za pomocą jakiegoś sprayu.

Hultaj

Może cos sie ostatnio zmieniło ale to po prostu drogo wychodziło . Kiedyś popełniłem taka produkcję i minimalna ( w sensownej cenie ) ilośc to 100szt .
Taki panel tez trzeba do jakiegoś radiatora zamontować więc to w sumie niewiele zmienia . Fakt - wygląda to ale wychodzi drożej i jest mało skalowalne

Akaruz

Nie wiem czy ten post to nie reklama ale.... to forum dla akwarystów a nie elektroników.
Mało kto tutaj ma taką wiedzę i możliwości żeby robić takie lampy. Poziom lutowania też woła o pomstę do nieba ale jak działa to po co drążyć temat

.
Elektronika sterująca na takiej płytce nie jest dobrym rozwiązaniem bo będzie się grzała razem z całą lampą. Gdybym miał samą płytkę zamawiać u chińczyków to wolałbym ją zamówić u nas (lub zrobić samemu) to są żadne oszczędności. Natomiast powerled przyklejony do profilu lepiej odprowadza ciepło.

Zulu Gula

Gdybym coś reklamował, to pewnie bym podal link do strony, lub przynajmniej nazwę producenta a tego w moim pytaniu nie ma. Zarejestrowałem się tu prawie sześć lat temu, ale system odzyskiwania hasła na tym forum nie lubi się z moim adresem email, kontakt z adminem tez sie nie powiodl.

Szukałem takich projektów tu, za granica i na YT, jakoś nic nie moge znalezc. Co do kosztow to nie sa one obecnie az tak wysokie (tak mi sie wydaje). Przykładowo pięć aluminiowych pcb o wymiarach 58cm x 10cm kosztuje około $26 (plus wysylka) u bardzo popularnego chińskiego producenta. Nie podam nazwy żeby nie być posądzonym o reklamę, ale elektronicy wiedza gdzie sie zamawia płytki.

gazownik

Naprawdę tak jak napisał #Akaruz to forum akwarystyczne, temat z lampą jest tu raz kiedyś, wypowie się tam praktycznie tylko #Hultaj i #FoCuS_Pl gdzie ten drugi napisze, że lepiej kupić gotowca.
Osobiście sam zrobiłem lampę ale walczyłem przy tym jak z największą plagą glonów. Nawet mi przez głowę nie przeszło aby czegoś gdzieś szukać... To czarna magia ten prąd, przy tym ppm, mg i zależności to coś przyjemnego.

Wysłane z SM-A600FN przy użyciu aplikacji mobilnej roslinyakwariowe.pl

akwaAmator

Zulu Gula napisał(a):Gdybym coś reklamował, to pewnie bym podal link do strony, lub przynajmniej nazwę producenta a tego w moim pytaniu nie ma. Zarejestrowałem się tu prawie sześć lat temu, ale system odzyskiwania hasła na tym forum nie lubi się z moim adresem email, kontakt z adminem tez sie nie powiodl.

Szukałem takich projektów tu, za granica i na YT, jakoś nic nie moge znalezc. Co do kosztow to nie sa one obecnie az tak wysokie (tak mi sie wydaje). Przykładowo pięć aluminiowych pcb o wymiarach 58cm x 10cm kosztuje około $26 (plus wysylka) u bardzo popularnego chińskiego producenta. Nie podam nazwy żeby nie być posądzonym o reklamę, ale elektronicy wiedza gdzie sie zamawia płytki.

26$ + wysyłka +clo i VAT.
Bo nie wiem czy wiesz ale od lipca 2021 wszystkie zakupy sprowadzane z Azji podlegają opłatom .
Także słaby interes.

Piotr Baszucki

Zulu Gula napisał(a):Zarejestrowałem się tu prawie sześć lat temu, ale system odzyskiwania hasła na tym forum nie lubi się z moim adresem email, kontakt z adminem tez sie nie powiodl.

W jaki sposób próbowałeś się skontaktować?
Może cos nie zadziałało prawidłowo to wykryję i naprawię usterkę - daj znać.

Zulu Gula

Piotr Baszucki napisał(a):
Zulu Gula napisał(a):Zarejestrowałem się tu prawie sześć lat temu, ale system odzyskiwania hasła na tym forum nie lubi się z moim adresem email, kontakt z adminem tez sie nie powiodl.

W jaki sposób próbowałeś się skontaktować?
Może cos nie zadziałało prawidłowo to wykryję i naprawię usterkę - daj znać.

Np dzisiaj przez funkcję resetu hasła na forum. Mam email w domenie sbcglobal.net, to działa na serwerach yahoo/att. Mieszkam za granica. Jeszcze trzy lata temu dało sie zresetować hasło używając tego emaila, dostalem odpowiedz od redakcja at roslinyakwariowe dot pl. Pytalem chyba tez kiedys na Facebook ale nie jestem tego na 100% pewny. Jakies 2 lata temu przestały przychodzić maile promocyjne ze sklepu. Teraz na gmail wszysko dziala.

Zulu Gula

akwaAmator napisał(a):26$ + wysyłka +clo i VAT.

To jest cena za 5 płytek, z ktorych mozna zrobic 5 lamp do akwarium 60cm. Do tego kupujesz same LEDy bez gwiazdek, więc tu też trochę zaoszczędzisz.

Hultaj

Akaruz napisał(a):...
Elektronika sterująca na takiej płytce nie jest dobrym rozwiązaniem bo będzie się grzała razem z całą lampą. Gdybym miał samą płytkę zamawiać u chińczyków to wolałbym ją zamówić u nas (lub zrobić samemu) to są żadne oszczędności. Natomiast powerled przyklejony do profilu lepiej odprowadza ciepło.

elektronika sterująca mniej sie nagrzewa od LED-ow a dodatkowo jest bardziej odporna na ciepło więc to akurat nie jest problemem .

Zwykła płytka PCB (np FR40 jak kolega wyżej wspomina) nie wchodzi w rachubę . W grę wchodzi wyłacznie nadruk na podkładzie aluminiowym i w PL nie znalazłem nikogo kto chciałby zrobić krótką serię w normalnych pieniądzach
W chinach owszem, ale tam też wchodziły wieksze ilości.
Swoją drogą chętnie poznam źródło dla płyt Al za 26dolców. Więc nie krępuj sie i podaj namiar (jeśliś łaskaw)

Ad wyglądu lutowań . Uważam nieskromnie że połaczenia w moich lampach wykonane srebrzanką wyglądają całkiem sensownie

Hultaj

Zulu Gula napisał(a):
akwaAmator napisał(a):26$ + wysyłka +clo i VAT.

To jest cena za 5 płytek, z ktorych mozna zrobic 5 lamp do akwarium 60cm. Do tego kupujesz same LEDy bez gwiazdek, więc tu też trochę zaoszczędzisz.

Niekoniecznie.
Prawidłowy montaż Power LED do radiatora wymaga przylutowania również jej obudowy . Tego nie zrobisz zwykła lutownicą . Nawet jeśli kupisz leda i "gwiazdkę" to jakoś to ogarniesz ale płyty nie

Taniej i lepiej (w sensie fachowo /zgodnie ze sztuką ) jest montowanie na "gwiazdkach"

Zulu Gula

jlcpcb.com 100mm x 580mm aluminium. Zamawiałem tam wiele razy i bez problemu, ale jeszcze nigdy aluminium.

Hultaj

Zwykłe PCB to sobie sam robię . Aluminium nie jestem w stanie zrobić . w PL nikt tego nie ogarnia .
Piszesz że sam nie zamawiałes aluminiowych podkładów . Tak więc dyskusja raczej akademicka .
Bez złośliwości : zrób i sie pochwal. Jako żywo będe śledził

Hultaj

Skorzystałem wlasnie z tej strony: 5 płytek na gotowo z dostawą 66,58USD więc ... trochę słabo

Zulu Gula

Zadalem pytanie bo moze juz ktos wczesniej to zrobil, ale ja nie moglem znalezc. Jezeli nie, to bedzie mialo sens zajecie sie takim projektem.

FoCuS_PL

Wszystkie lampy, które do tej pory zrobiłem były na "gwiazdkach".
Może to i mniej estetyczne niż dedykowana płytka, ale jak wspomniał jeden z Kolegów, możliwości skalowania nieporównywalnie większe. Przyznam, że chodziło mi po głowie zaprojektowanie siedmiokanałowej płytki z miejscami na NSI50350, ale zrezygnowałem z tego pomysłu.
Estetyka połączeń, lub jej brak daje się też łatwo ukryć za pomocą dibondu. Ten kupuję bez otworów, które sam nawiercam za pomocą wiertła stożkowego.
A tak w ogóle to bardziej niż "gwiazdki", czy płytki męczy mnie sprawa odpowiednich profili aluminiowych. Te dostępne są w wyjątkowo skromnym wyborze i nie do końca spełniają moje oczekiwania.
Ba, rozmawiałem nawet z jednym ze sprzedawców, pytając o możliwość zaprojektowania profilu podobnego do popularnego 160mm tylko na przykład 250mm z dodatkowym żebrowaniem w celu lepszego odprowadzania ciepła. Odpowiedział, że nawet nad tym myślał, ale musiałby zamówić od razy kilka ton. :shock:

PS
A próbowaliście może lutować LEDy do gwiazdek za pomocą pasty i żelazka?

Hultaj

FoCuS_PL napisał(a):PS
A próbowaliście może lutować LEDy do gwiazdek za pomocą pasty i żelazka?

Tak to się własnie robi. Ja używałem stopu lichtenberga i podgrzewałem PCB a wyprowadzenia klasycznie lutownicą kolbową

PS
cyt.:"Odpowiedział, że nawet nad tym myślał, ale musiałby zamówić od razy kilka ton."

Sprowadzając z Malezji minimalna wielkość to 1 tona a w GB 1000 funtów czyli nieco ponad 0,5tony .

Można zamówić inne profile i walcować na własną rękę . wykonanie rolek do walcarek to koszt od 2tys zł do nawet 6tys a samo walcowanie to już grosze .
Jakbyś był zainteresowany to jestem w stanie wypozyczyć Ci rolki za przyzwoitą kase lub nawet załatwić walcowanie

Zulu Gula

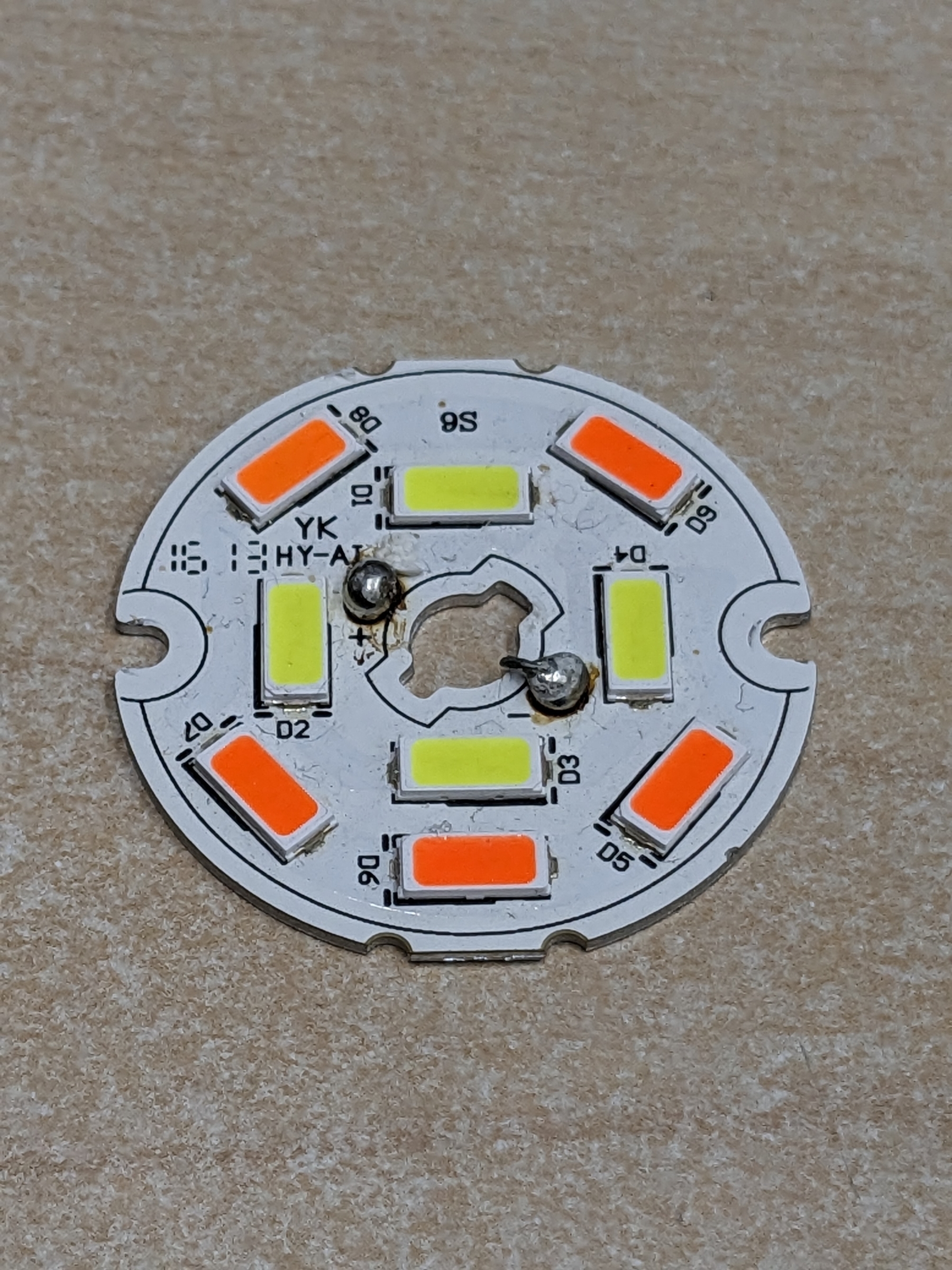

Na zdjęciu poniżej jest aluminiowa płytka z diodami z żarówki około 5-6W, w której zepsuło się zasilanie. Mam lutownice hot air wiec sprobuje te diody odlutować i przylutować. Moze sprobuje również żelazkiem albo w opiekaczu.
Chińczycy oferują 5 aluminiowych pcb 10cm x 10cm za $2 plus wysylka. Plan jest taki żeby zrobić 5 identycznych modułów, ktore mozna polaczyc rownolegle i zrobić z tego lampe od 10cm do 50cm. Jak uda mi se znalezc jakas uszkodzona belkę LED, to dostosuje wymiary tych płytek tak zeby sie to dalo wsadzic do srodka.

Hultaj

Ale po co pod górkę skoro takie płytki na allegro kupisz . Również inne kształty (paski) są dostępne .To nie jest problem .
Wydaje sie jednak, że o czymś innym na poczatku było . Integracja elektroniki? nie widzę

Zulu Gula

Nad elektronika pomyśli się później.

Wiem ze takie gotowce sa dostępne. Chodzi ci o cos w stylu https://www.alibaba.com/product-detail/ ... 13a030xw1M ?
Mi bardziej chodzi o dopasowanie tego do profili aluminiowych, które nadają się do użytku w akwarium i przede wszystkim o dobór kolorów diod oraz ich rozmieszczenie.
