DIY podświetlane tło z pleksi 6mm



Wybór modelu lampy i konfiguracja ustawień. Pomysły na rozbudowę fabrycznych pokryw.



Cześć,

Od jakiegoś czasu chodził za mną projekt podświetlanego tła z pleksi. Chciałem uzyskać efekt rozjaśnienia od dołu, bez rozświetlania całej powierzchni równomiernie.

Do zbudowania tła użyłem:

- pleksi 6mm mrożone o wymiarach 100cm x 50cm,
- profil aluminiowy do szyb Lumines l6 + profil pomocniczy FARI do l6 + zaślepki (lewa-pełna i prawa-z otworem na przewód),
- taśma LED Neon COB 12V zimna 1m homogeniczna,
- folia rozpraszająca światło BERGMEN ECO Ray-Tile.

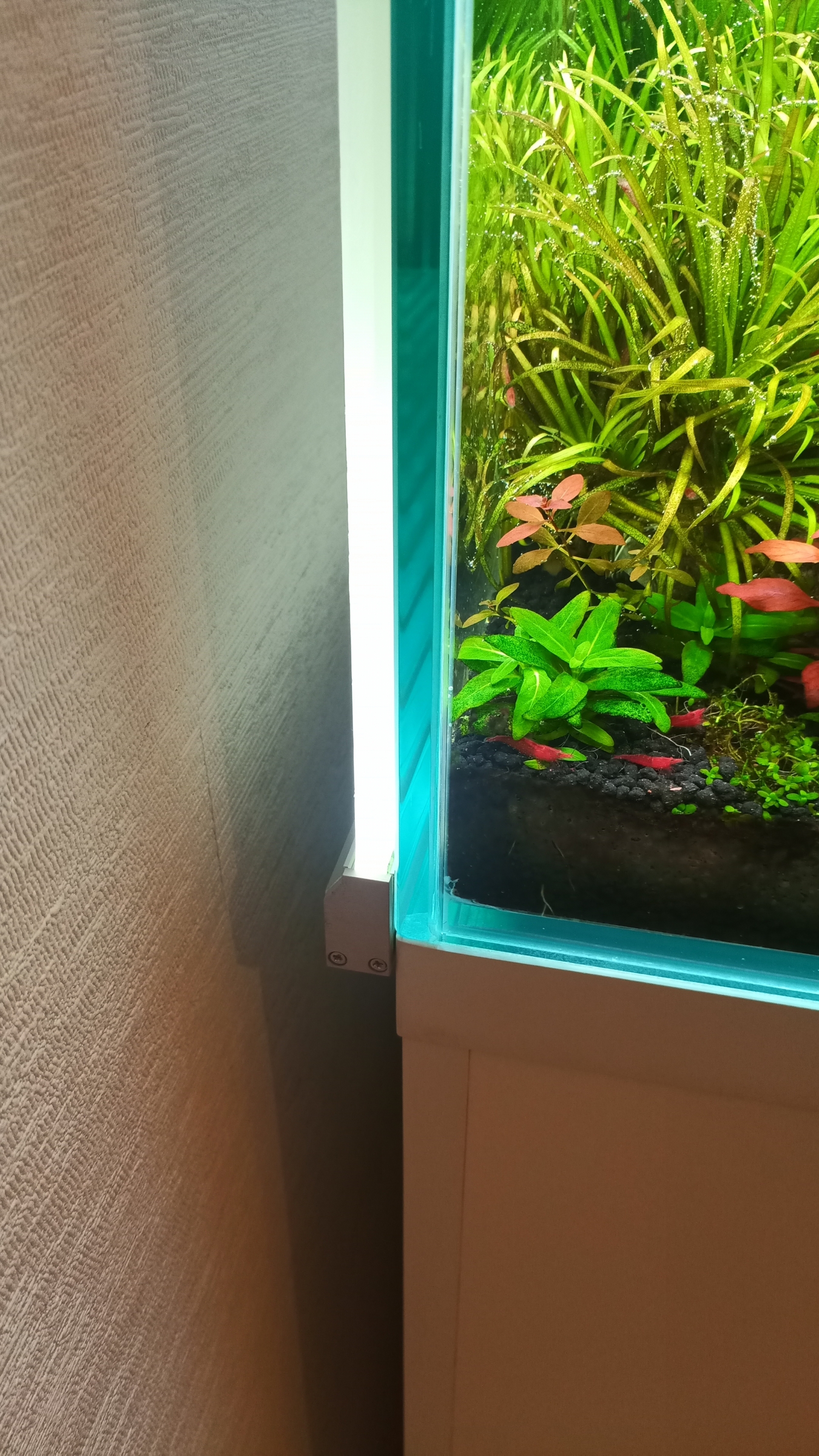

Taśma led zamontowana w profilu podświetla pleksi krawędziowo, folia rozpraszająca naklejona z tyłu lekko rozciąga światło ku górze. Gdyby pleksi nie była mrożona tylko bezbarwna to folia spowodowałaby mocniejsze rozświetlenie tła, bynajmniej tak twierdzi producent. Ja chciałem to zrobić bez foli dlatego kupiłem pleksi mrożoną ale efekt był słabszy. Folia zrobiła całą robotę.
Z tyłu szafki zamontowałem listwę drewnianą i na niej stoi tło. Planuję jeszcze dokupić jakiś bezbarwny silikonowy profil 'U' aby nałożyć od góry na szybę i tło aby woda nie wlatywała pomiędzy.

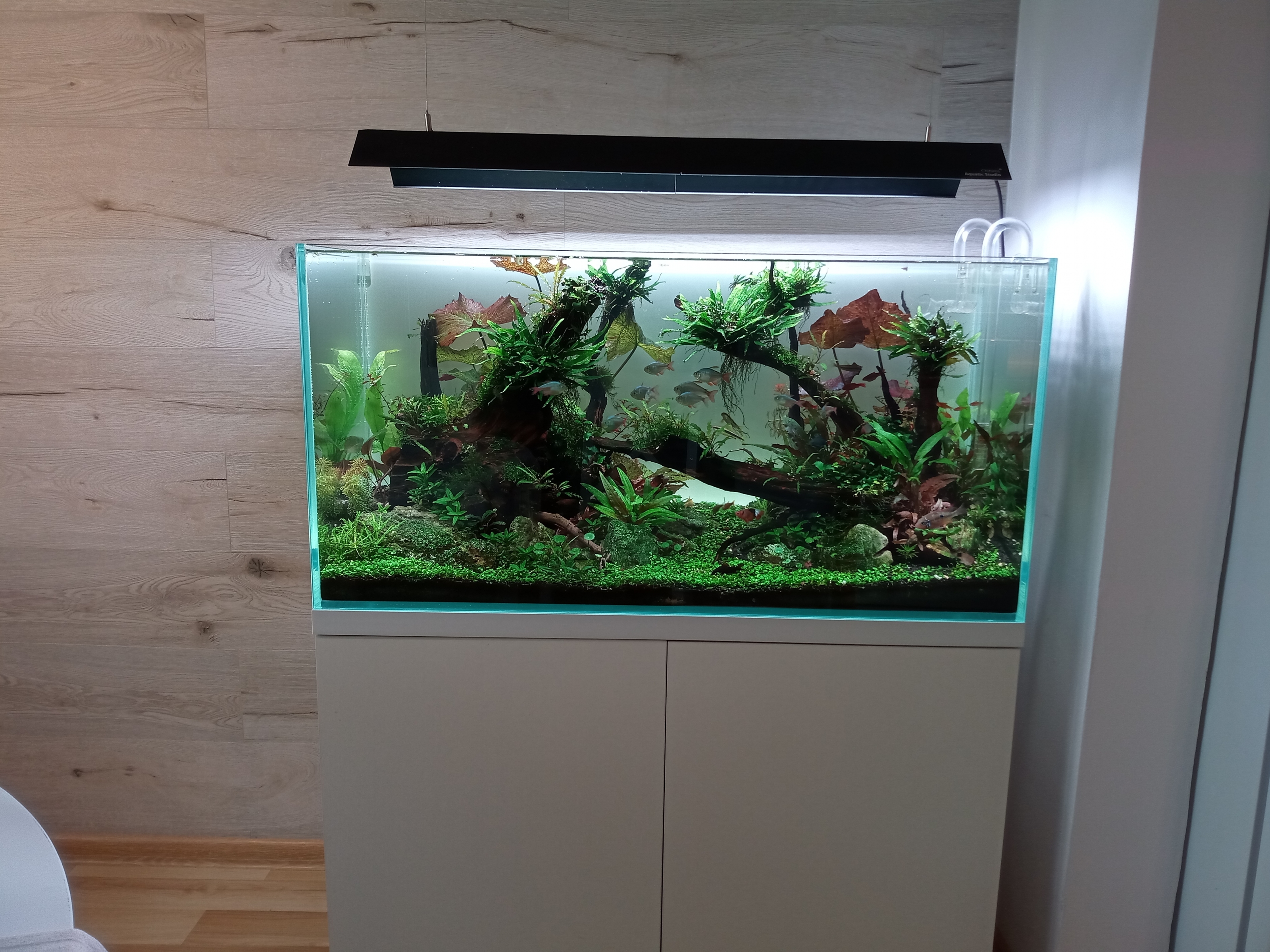

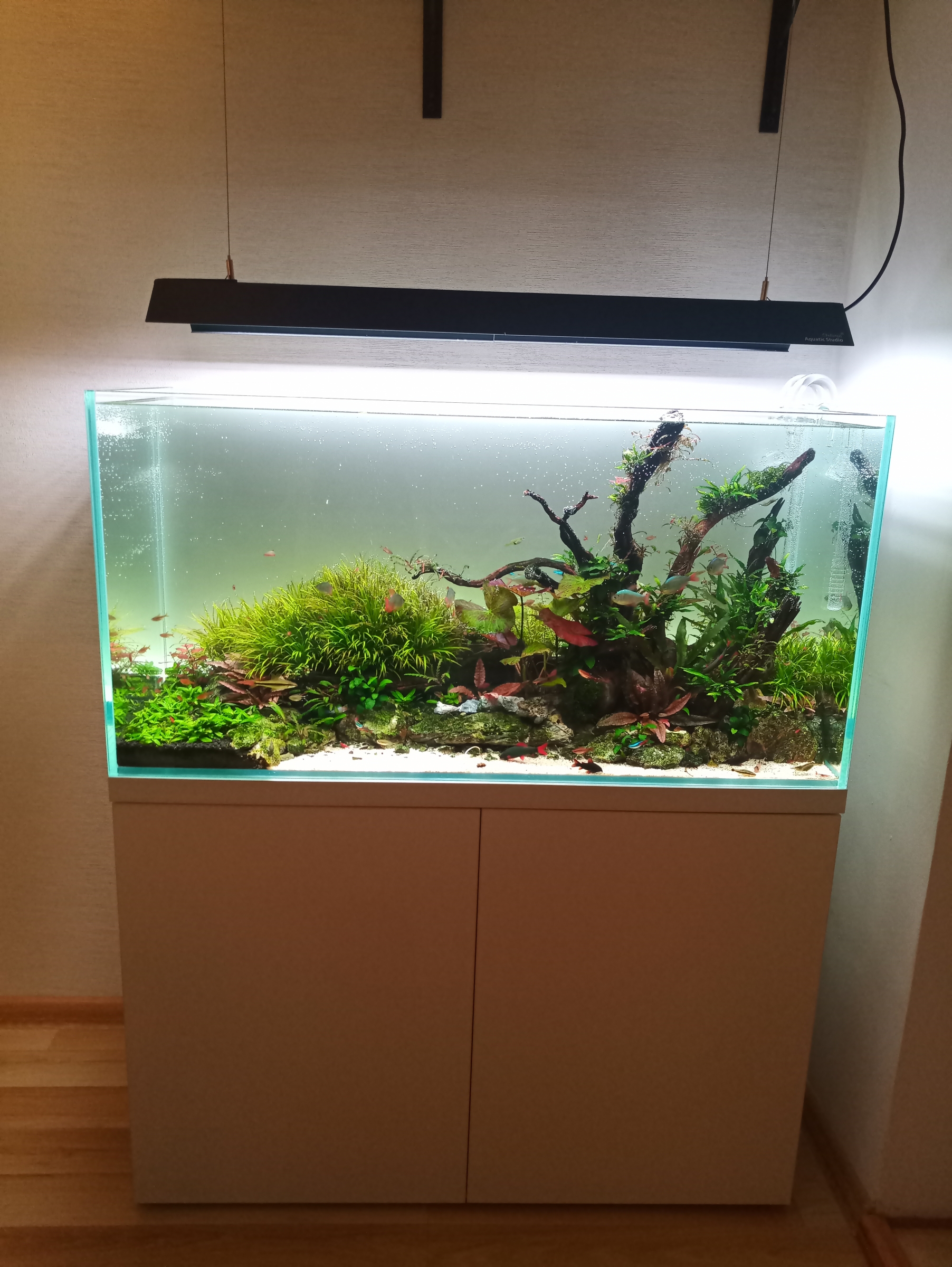

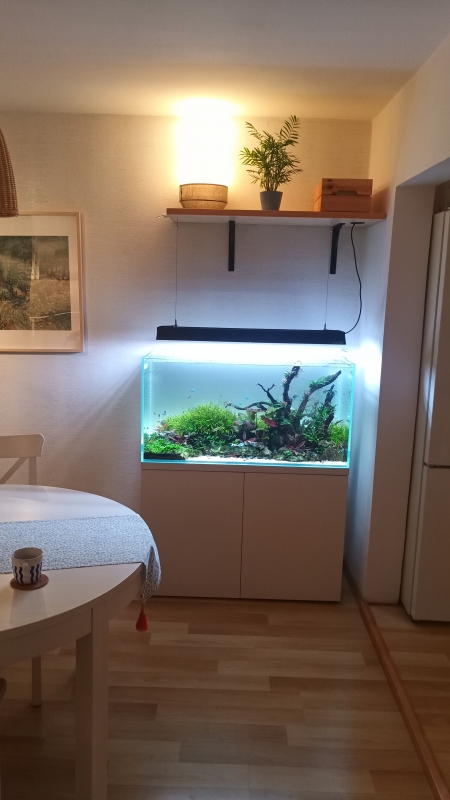

Kosztowo wyszło ok 400,00 zł za wszystko. Jak dla mnie jest efekt 'wow' :) Nie wiem czy zdjęcia to dobrze oddają. Szczególnie rewelacyjnie wygląda Blyxa Japonica, dostała taką aureolkę i wygląda to świetnie.
Załączniki
Pozdrawiam
Jacek

joshua
Poznaje temat

Posty: 116
Dołączył: 12 sty 2020, 11:54
Miasto: Bydgoszcz

Wygląda zawodowo. Fajny pomysł i realizacja.

Avatar użytkownika
Totik
Stały bywalec

Posty: 353
Dołączył: 09 sie 2004, 20:08
Miasto: Kryspinów

Totik napisał(a):Wygląda zawodowo. Fajny pomysł i realizacja.


Dzięki !
Pozdrawiam
Jacek

joshua
Poznaje temat

Posty: 116
Dołączył: 12 sty 2020, 11:54
Miasto: Bydgoszcz

Wygląda ładnie. Nie myslales o diodach RGB i zmianie koloru tla, np w zależności od pory dnia?

Zulu Gula
Początkujący

Posty: 15
Dołączył: 09 mar 2023, 16:11

Zulu Gula napisał(a):Wygląda ładnie. Nie myslales o diodach RGB i zmianie koloru tla, np w zależności od pory dnia?


To nie dla mnie, nie podobają mi się te kolorki w akwariach :)
Pozdrawiam
Jacek

joshua
Poznaje temat

Posty: 116
Dołączył: 12 sty 2020, 11:54
Miasto: Bydgoszcz

Bardzo fajny efekt!

FoCuS_PL
Z dużym doświadczeniem

Posty: 2123
Dołączył: 04 kwi 2019, 11:12

Wyglada super. Szkoda tylko że to podświetlenie nie sięga wyżej tak conajmniej połowy wysokości (no chyba ze na zdjęciu tego tak nie widać).
Jakby użyć zamiast mlecznej pleksi, przezroczysta z tłem a’la mist to nie poprawiłoby to zasięgu podświetlenia?

Avatar użytkownika
Matrial
Aktywny użytkownik

Posty: 705
Dołączył: 22 gru 2014, 09:55
Miasto: Poznań

Matrial napisał(a):Wyglada super. Szkoda tylko że to podświetlenie nie sięga wyżej tak conajmniej połowy wysokości (no chyba ze na zdjęciu tego tak nie widać).
Jakby użyć zamiast mlecznej pleksi, przezroczysta z tłem a’la mist to nie poprawiłoby to zasięgu podświetlenia?


Tak, bezbarwna pleksi przepuściłaby więcej światła na folię rozpraszającą z tyłu i efekt byłby mocniejszy. Na żywo to wygląda lepiej niż na zdjęciach, trudno oddać te niuanse świetlne na fotografii :) Jak kiedyś będę zmieniał baniak na większy to zrobię to na bezbarwnej pleksi. Tu miałem inny plan, ale nie wypalił dlatego ratowałem się folią.
Pozdrawiam
Jacek

joshua
Poznaje temat

Posty: 116
Dołączył: 12 sty 2020, 11:54
Miasto: Bydgoszcz

Czym świecisz nad tym zbiornikiem?

Avatar użytkownika
apper
Zainteresowany tematem

Posty: 186
Dołączył: 25 paź 2003, 11:20

apper napisał(a):Czym świecisz nad tym zbiornikiem?


CHIHIROS LED WRGB II 90 + 2 zestawy przysłon 45cm.
Pozdrawiam
Jacek

joshua
Poznaje temat

Posty: 116
Dołączył: 12 sty 2020, 11:54
Miasto: Bydgoszcz

Super estetyczne wykonanie, rozmyślam o czymś takim już od dość dawna, z tym, że planowałam ledy adresowalne ws2812b i sterownik wifi żeby móc ustawiać delikatne efekty, zmianę kolorów na zmierzch i świt czy pojedynczą diodę świcącą jako światło nocne.

Garnetka
Początkujący

Posty: 2
Dołączył: 12 kwi 2023, 17:20

Super, post jak znalazł :D Od kilku dni komponuję projekt takiego cuda. Chociaż mi zależy akurat na rozświetleniu całego panelu :) to teraz już wiem, że przezroczysta plexi + folia zrobi robotę :D czas zamawiać komponenty :P

ewa starosta
Początkujący

Posty: 1
Dołączył: 25 sie 2023, 17:10

Mi osobiście bardzo podoba się ten efekt. Wygląda bardzo estetycznie i bez przesady

julaa80
Początkujący

Posty: 20
Dołączył: 01 sie 2023, 15:15
