DIY - Lampa LED COB 250W (25x10W)



Dobór oświetlenia do akwarium roślinnego.
Wybór lampy, pokrywy, świetlówek.
Diody LED i rozkłąd widma.
Cześć wszystkim,

Od jakiegoś czasu bawię się w tworzenie lamp, tym razem coś takiego :)
Wybór był oczywisty, jak najprostszy układ elektryczny, przy zachowaniu jak najwyższej jakości.

Jakie ledy? Testowałem dużo rozwiązań, ostatnie to xpg2, owszem przewyższają mocno power led i wydaje mi się, że trzeba dotrzymywac biegu technologi. Znalazłem na forum jakiś czas temu projekt cob na soczewkach, ale trzeba się uczyć na błędach innych, a tam światło było zbyt mocno skupione, biorąc pod uwagę moc i wielkość diody. Akwarium 60cm wysokości, szybka decyzja że w sumie nikt nic ciekawego jeszcze nie wymodzil na tych układach. COB 10W jest nie wiele droższy od cree, ale mamy dużo większą moc, a najbardziej przymowil do mnie argument kupna jednego mocnego zasilacza, zamiast kilku driverow biorąc pod uwagę ich ceny, oraz napięcie zasilania diody(prosty układ) i bezproblemowe sterowanie TC420. Zamówiłem COB na testy od kilku skosnookich kolegów, cena sztuki wahala się od 1zl do 5,6zl. Tylko w PL cena nie idzie z jakością na alledrogo w tym dziale, ledy przyszły jak się okazało spora różnica w rzeczywistej mocy, jakości wykonania, wadze. Nie ma też co z góry skreślać tych najtańszych, jak ktoś robi budżetową lampę czemu nie, ja wybrałem te po 5,6zl 6500K i 9,5zl FS

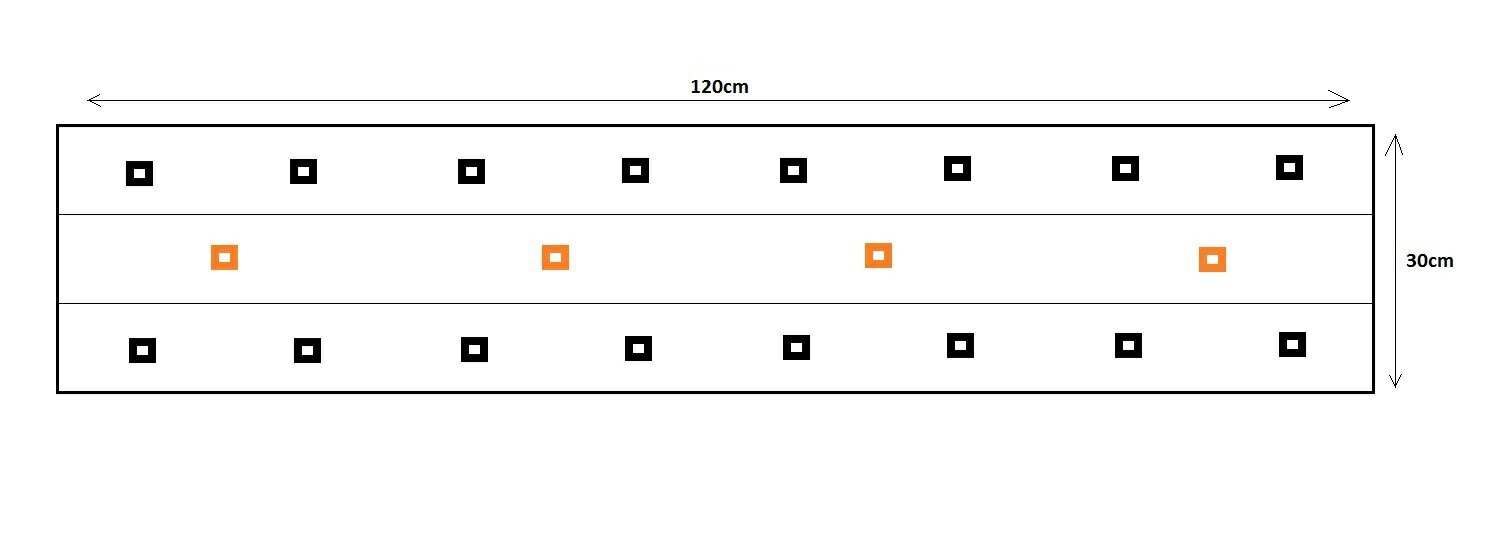

Wstępny zarys jak to mialo wyglądać:

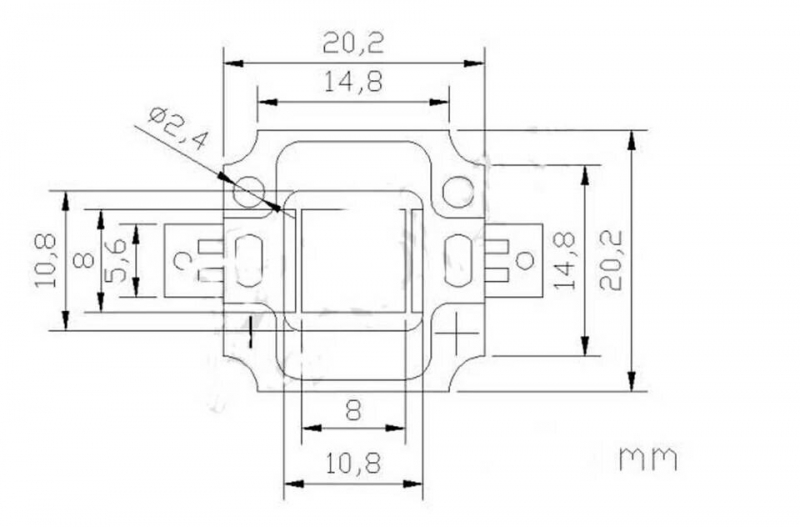

Przyszły COB

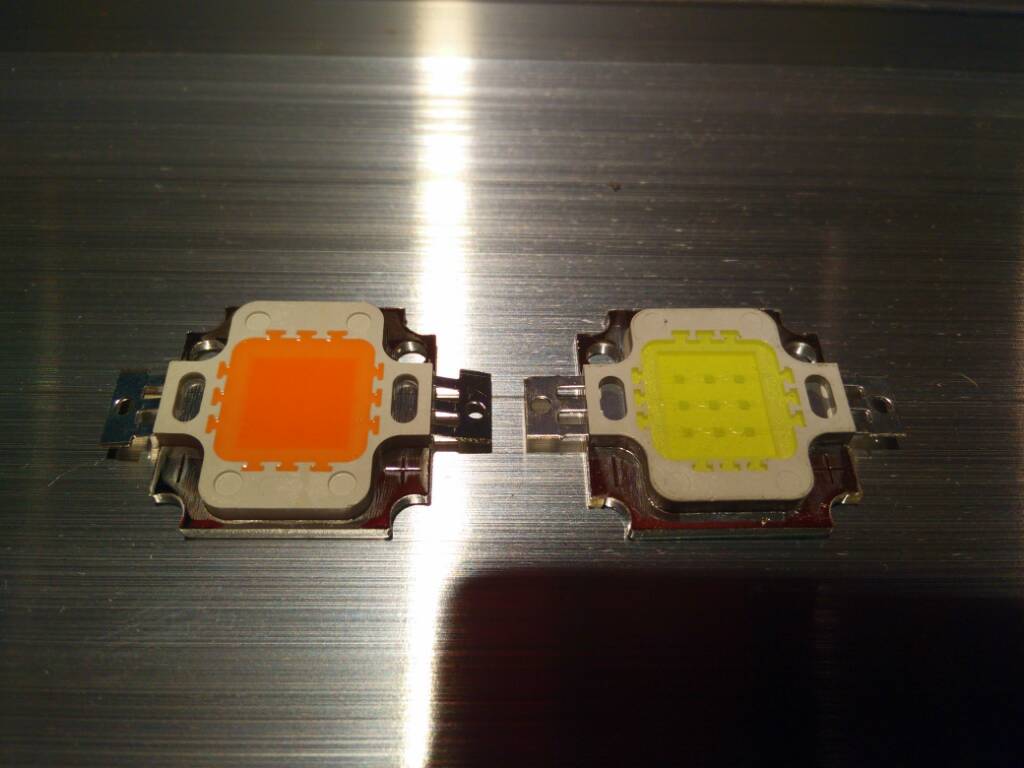

Zakupiłem 20x6500K i 5xFS.

Chciałem lampę z dużym zapasem mocy, jak również brałem pod uwagę, że ledy nie lubią nie grzać i lepiej wykorzystać je w 50% mocy(dłuższa żywotność), niż świecić połową tego na full.

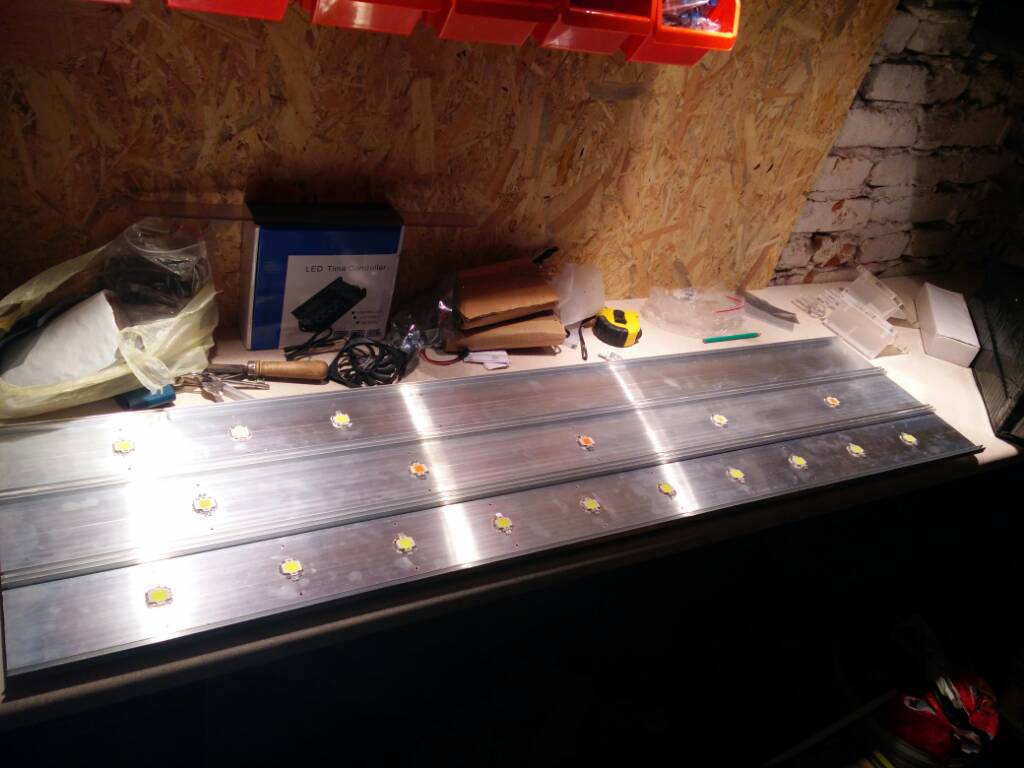

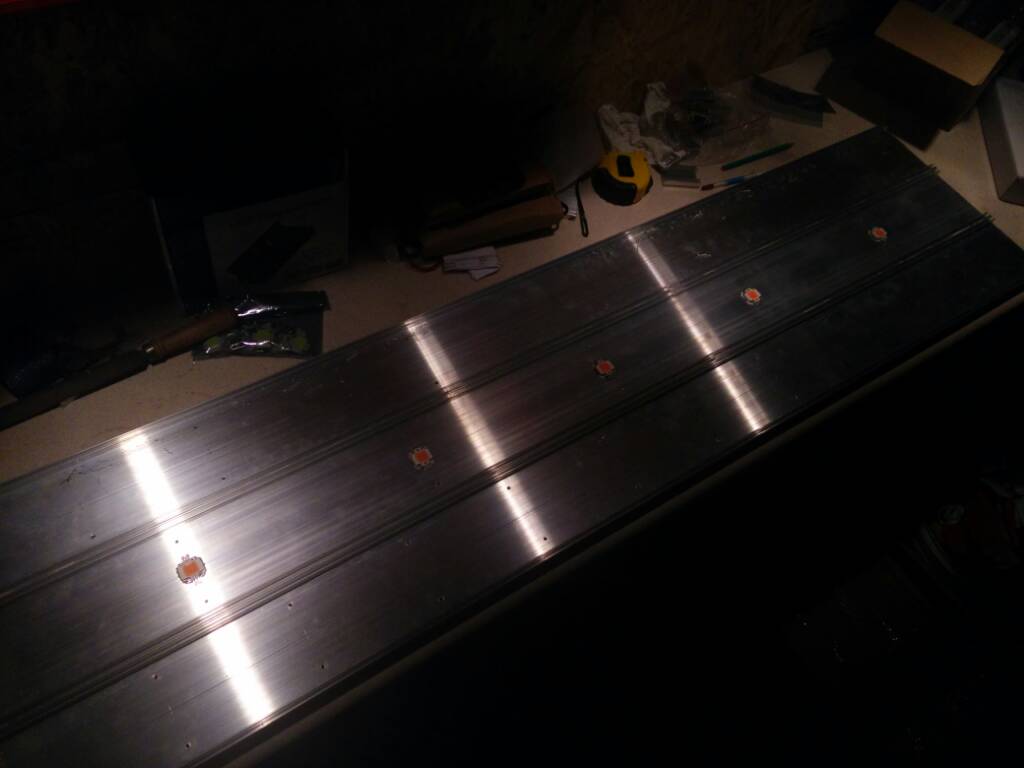

Zakup i klejenie profili przy mocy kleju termoprzewodzacego:
Profil 3szt 1250mmx300m grubość 3mm, na ryflowaniach 4mm


Aby w przyszłości nie silowac się z oderwaniem COB w przypadku jakiegokolwiek przepalenia, klejem termo smarowalem tylko rogi, na środek poszla pasta termo.

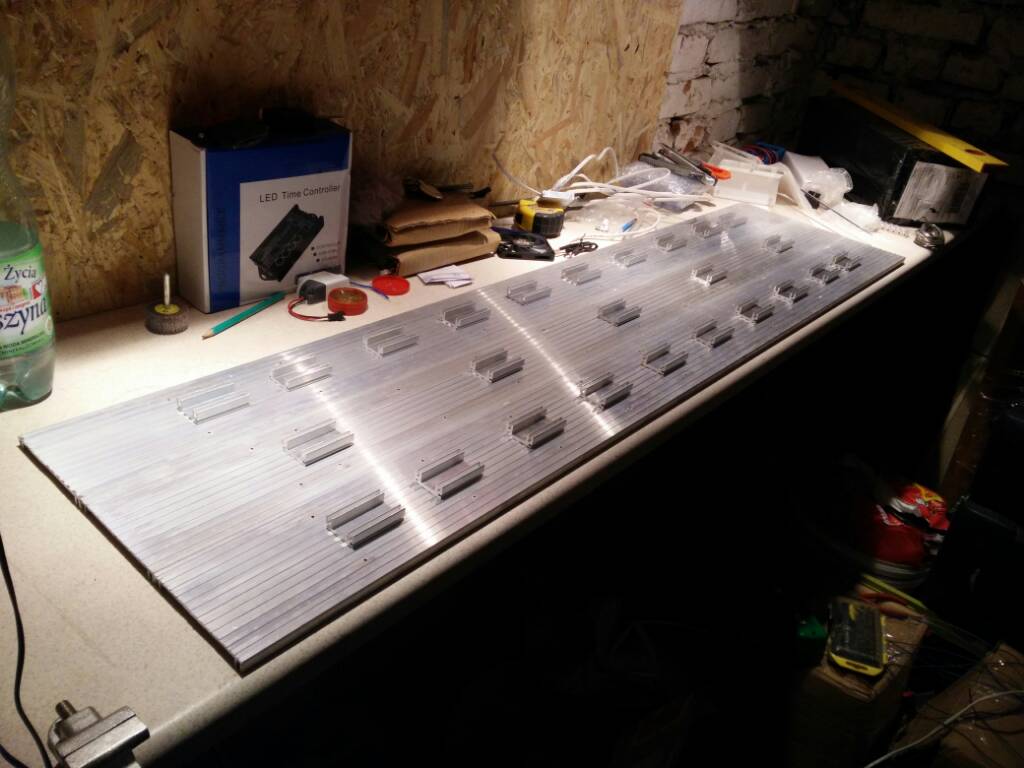

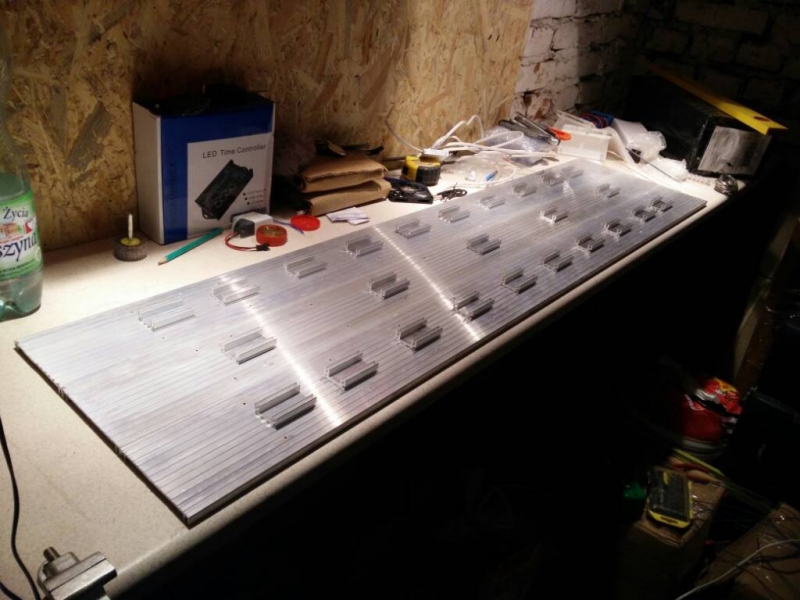

Przy testach wyszło że COB dosyć dużo ciepła wydzielają, postanowiłem dołożyć jeszcze nad każdą diodę radiator 50x30x12

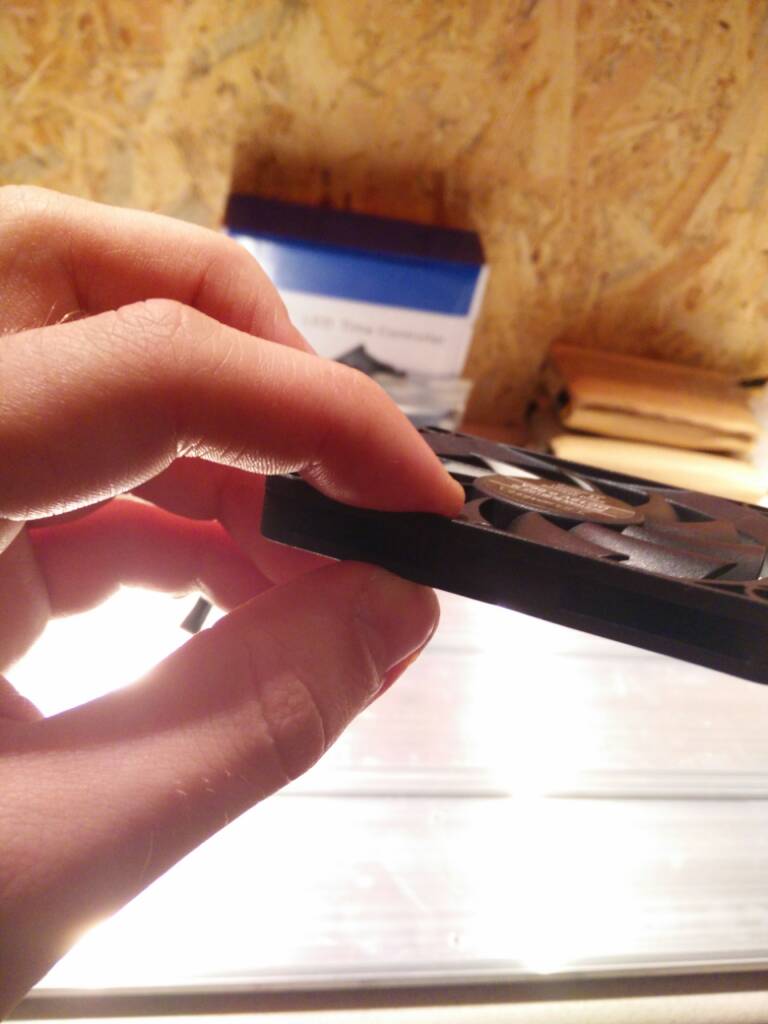

Pomimo tego chciałem, aby lampa była jak najchlodniejsza, więc przydałaby się jakiś strumień powietrza przelatujacy przez radiatory, ale z założenia lampa miała być jak najbardziej SLIM ;)

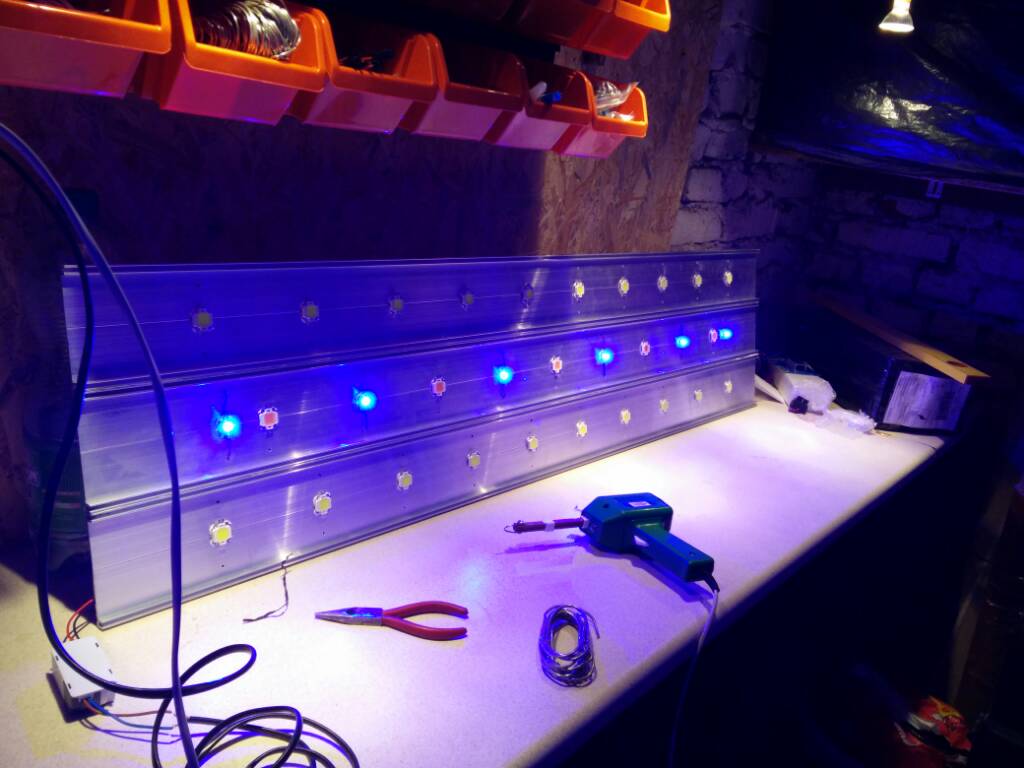

Pomiędzy FS dużo miejsca, więc czemu by nie dołożyć oświetlenia nocnego? A raczej bym powiedział, że jakiegoś lajtowego oświetlenia, gdy Solarium już zgaśnie a ja nadal będę przed tv.
Oświetlenie na power ledach 1w w ilości 6szt, włączne na pilota IR.

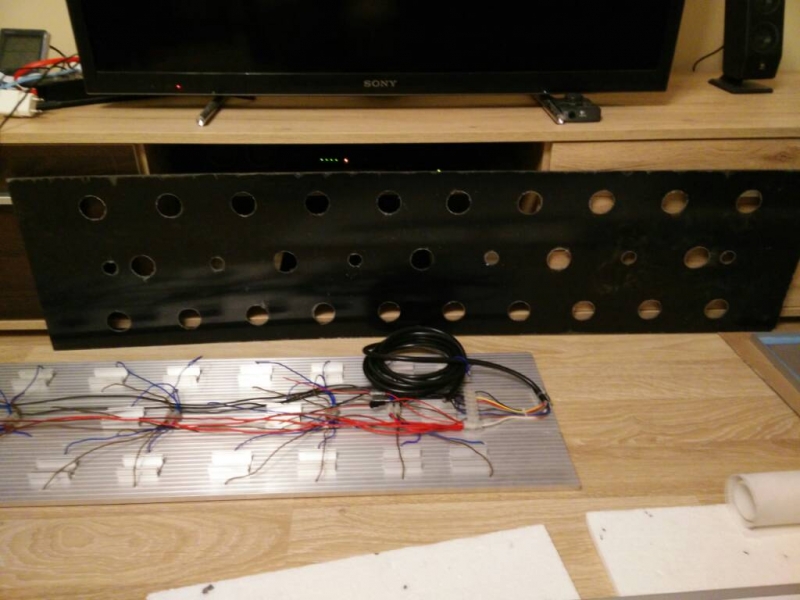

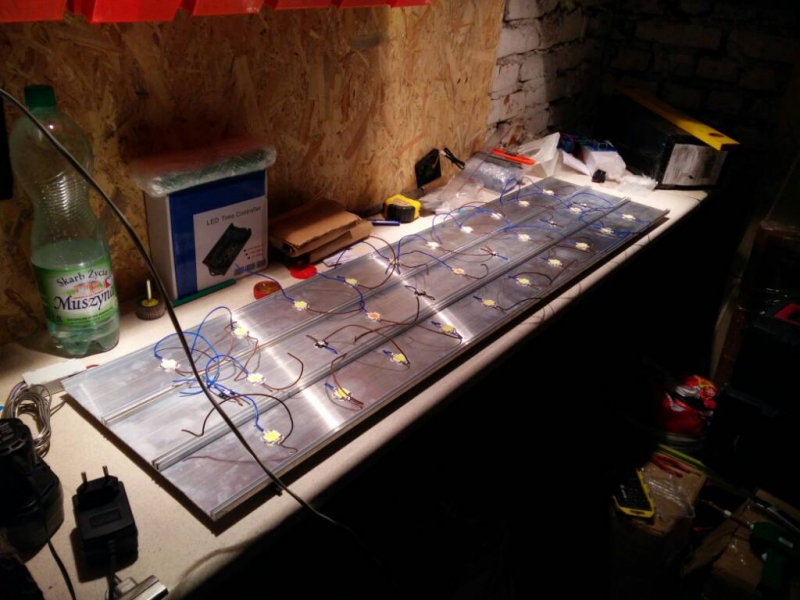

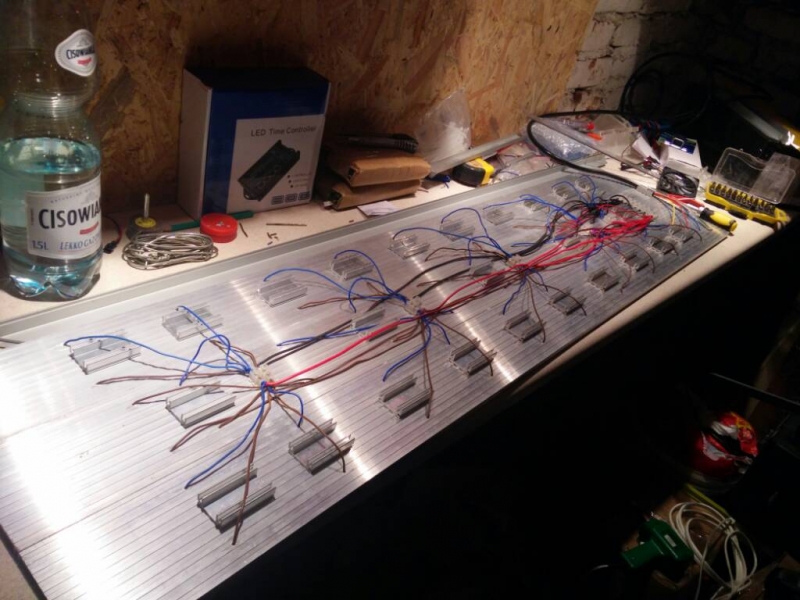

Diody na swoich miejscach, czas na przewody:

Cała lampę podzieliłem na 5 sektorów, dokładnie tak, aby jak najlepiej wykorzystać TC420

W wyniku sporej ilości A, która przeplynie przez lampę zmuszony byłem zakupić przewód 8 kanałowy używany do instalacji w przyczepach.

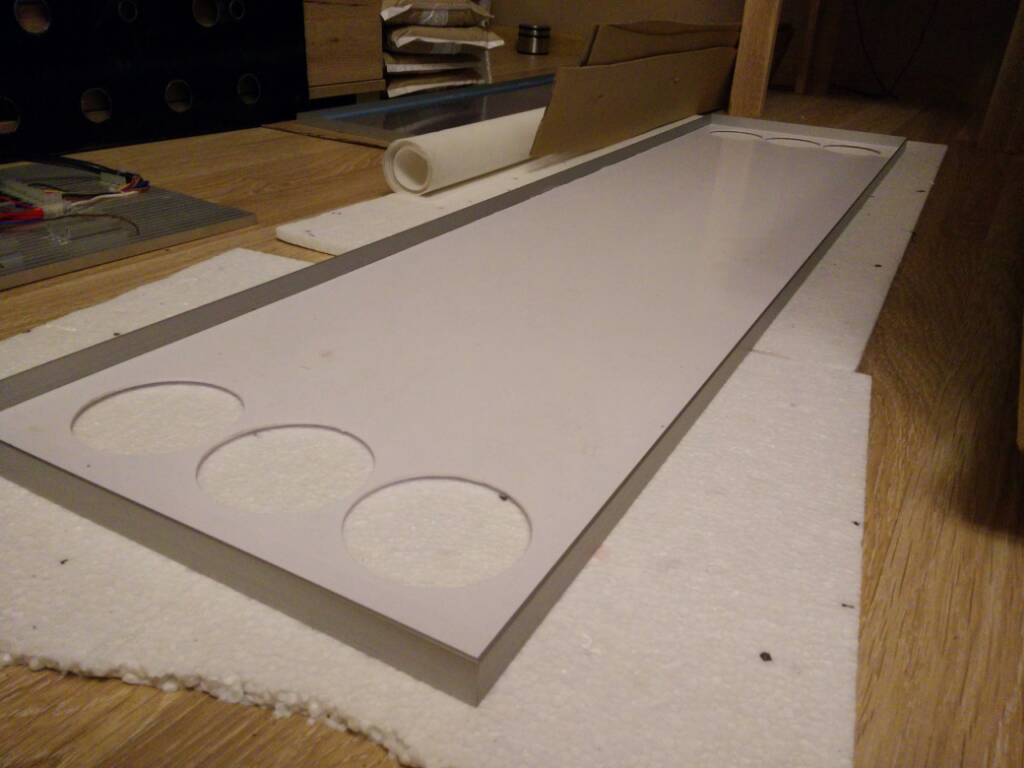

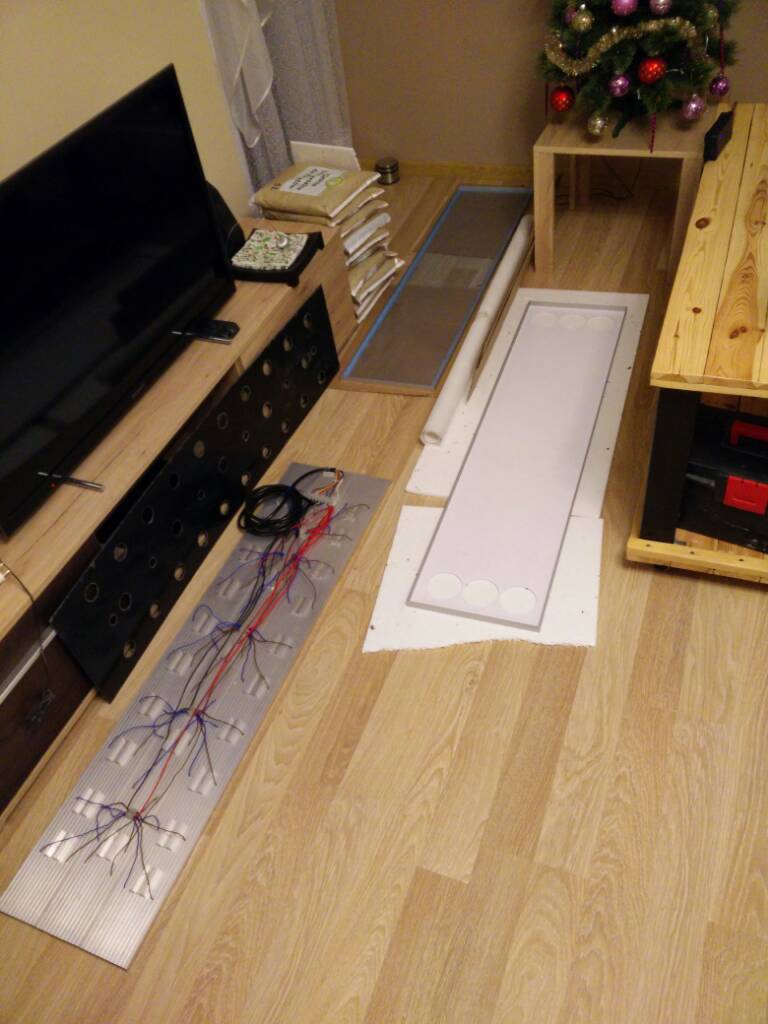

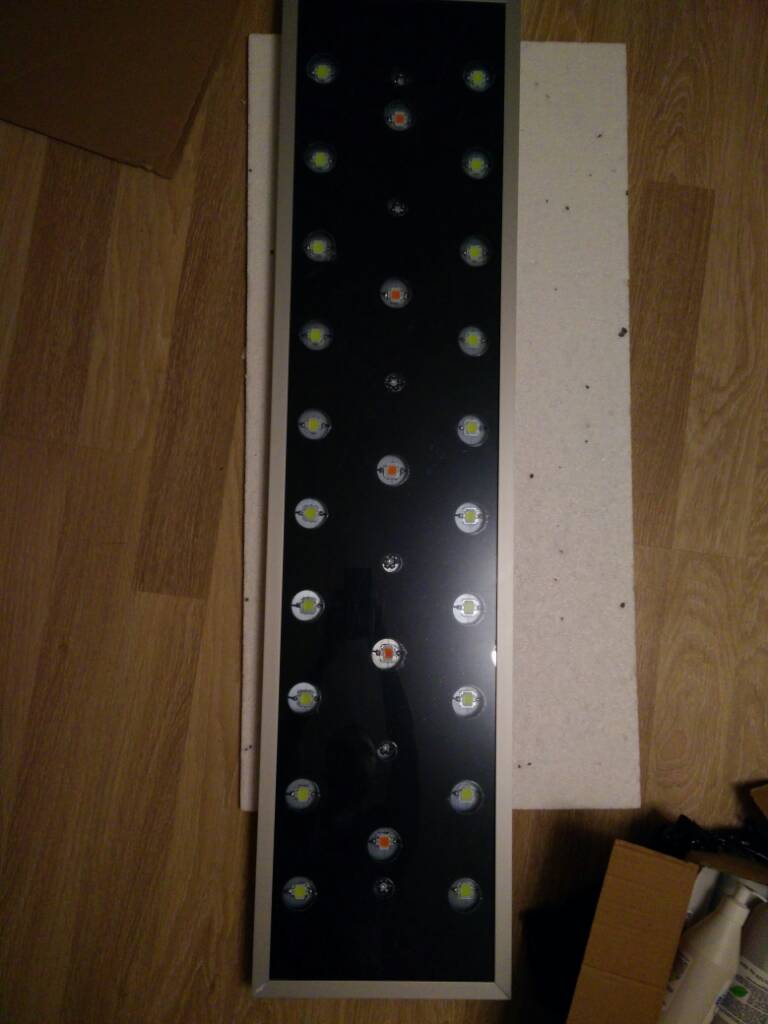

Do obudowy aluminium z diodami użyłem płyty hips 2mm w kolorze czarnym i białym i oczywiście pmma, aby odizolowac ledy od wilgoci.

Rama pod obudowę powstała z kątownikow anodowanych 20x20x2 oraz 15x20x2, aby po złożeniu dała nam 35mm :)

Katowniki do płyt przykleilem przy pomocy kleju konstuktorskiego

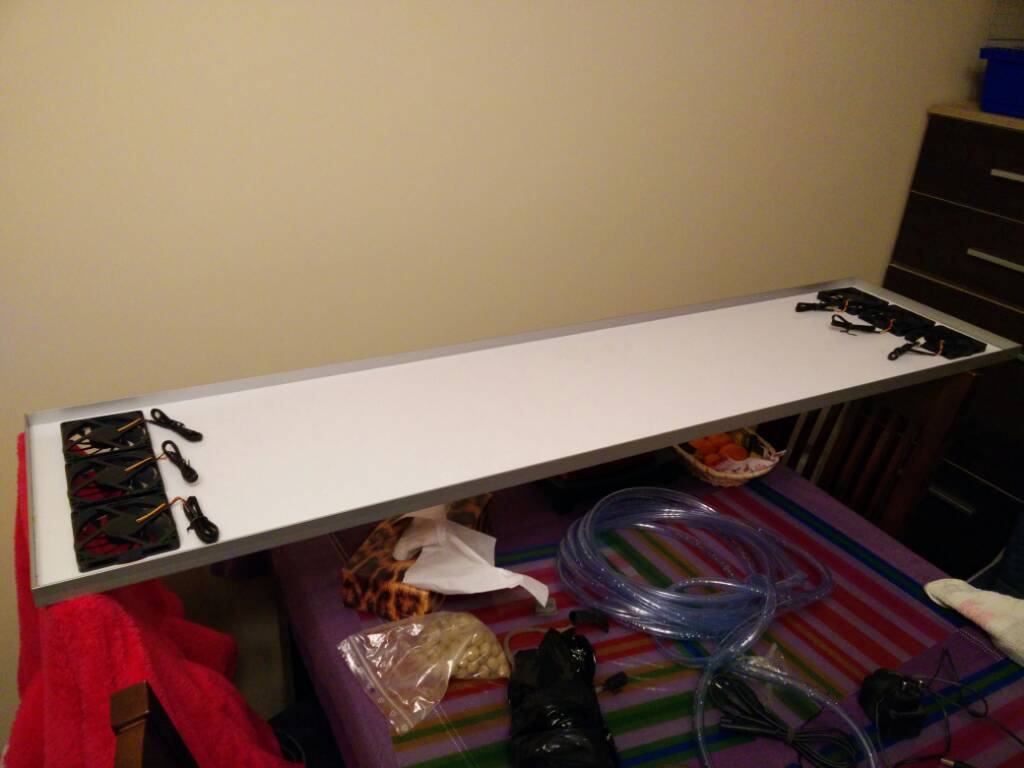

Klejenie wentylatorów


Do lampy użyłem nóżek od kolegi z forum, któremu bardzo dziękuję za przerobienie projektu pod moją lampę

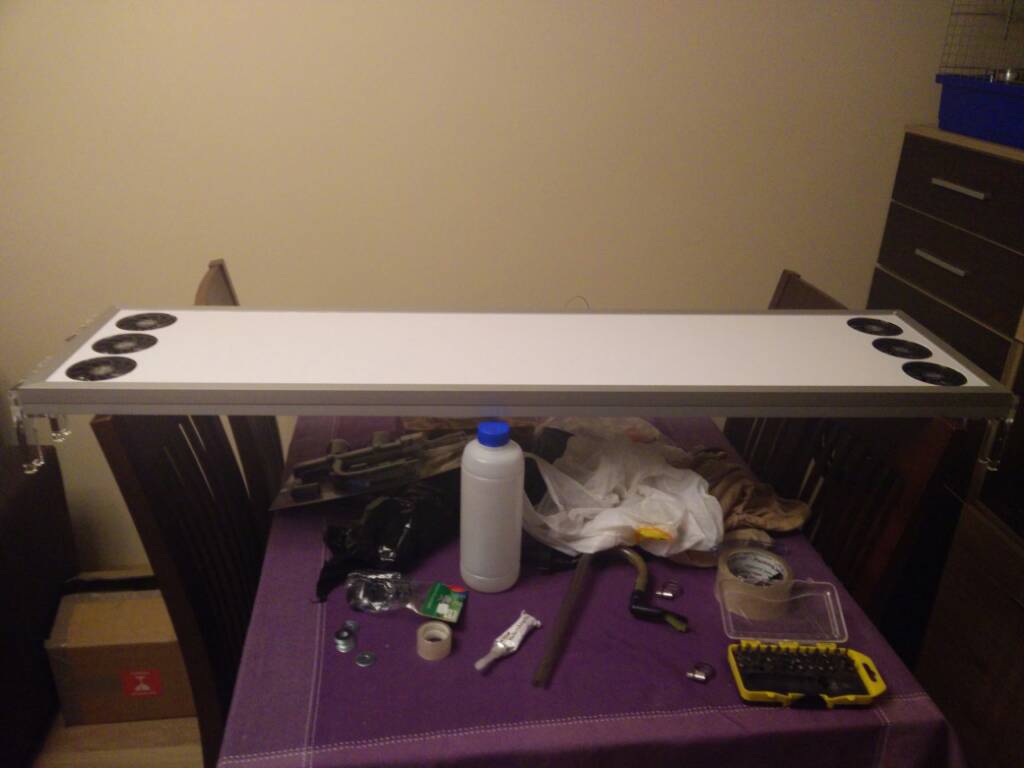

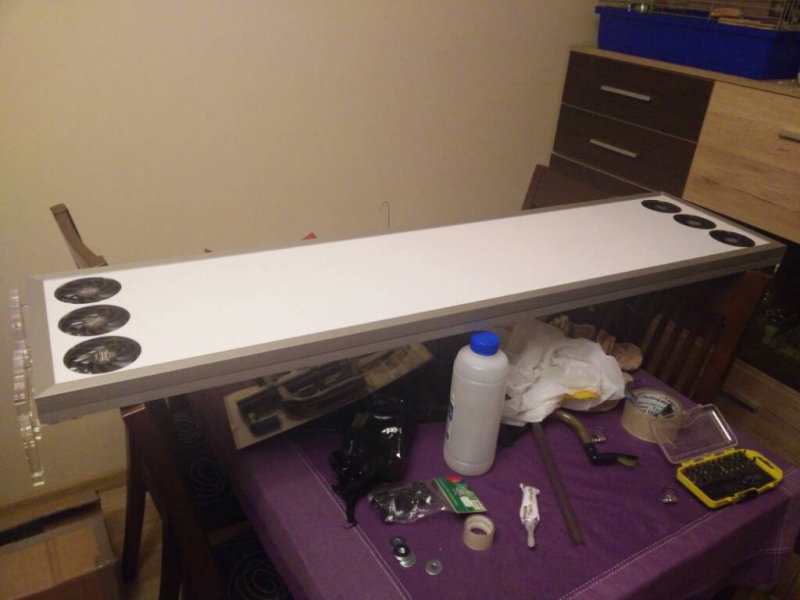

Gotowa, lecz już było za późno na podłączenie ;)

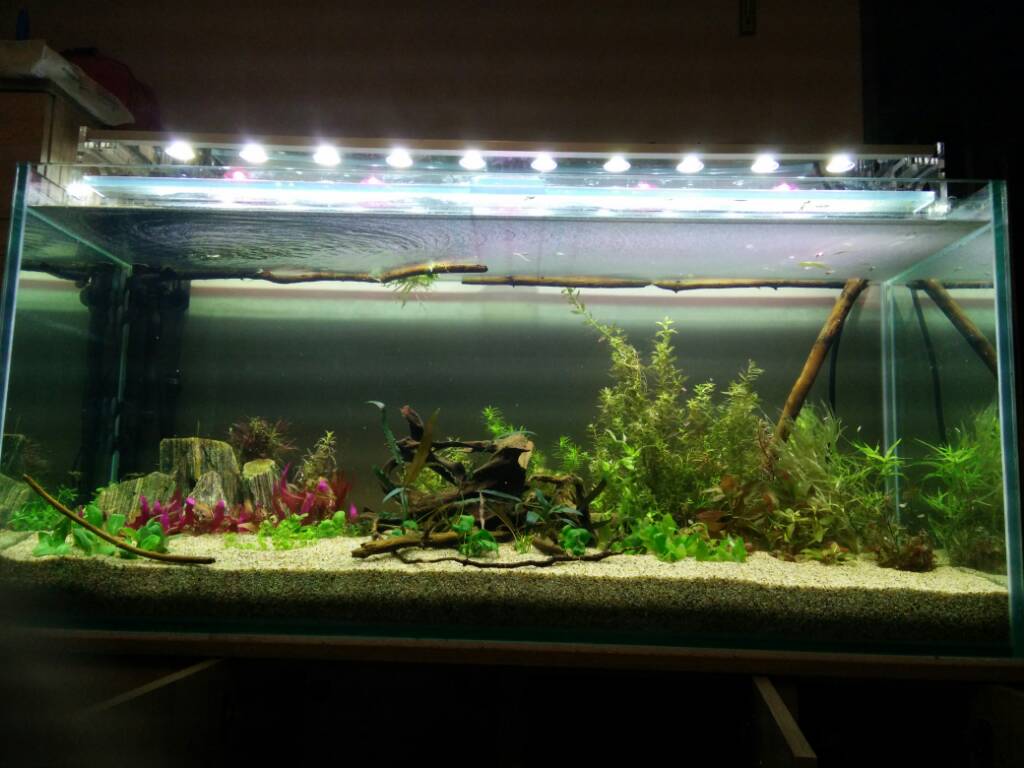

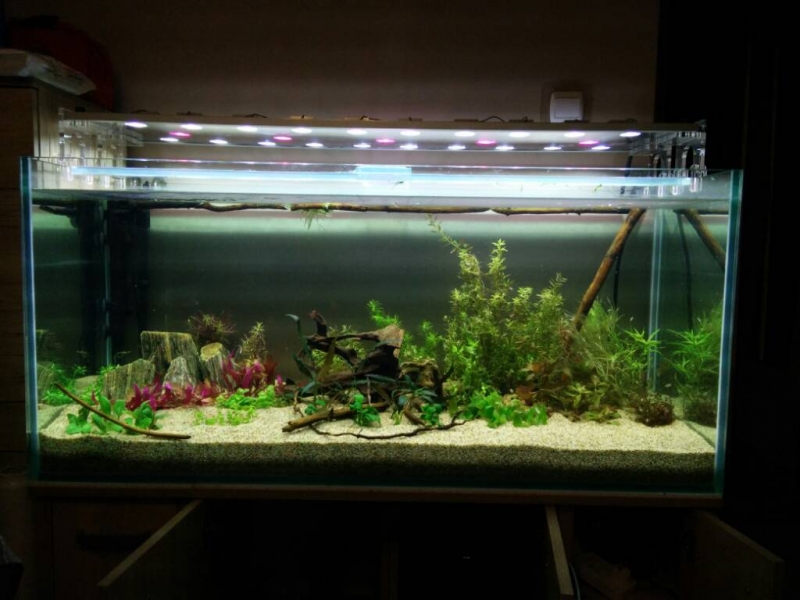

Wszystko podłączone :

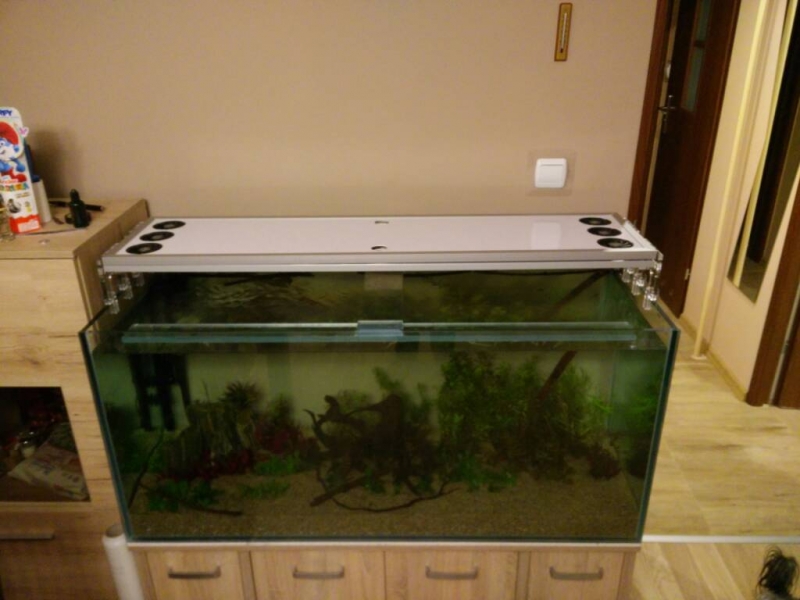

Zdjecia przy ustawionej mocy na 50%(125W) , temperatura lampy bez włączonych wentylatorów 66°C, z chłodzeniem 44°C. Przy 70%+wentylatory 52° (wszystko mierzone pirometrem)

Jestem bardzo zadowolony z efektu końcowego :)
Wymiary lampy 1255x305x35mm IP64

Całkowity koszt komponentów do budowy to 617zl, gdzie diody, zasilacz i TC420 zakupione zostały na Ali.

Avatar użytkownika

FLOW
Poznaje temat

Posty: 61
Miasto: Łódź



Kawał dobrej roboty!

Z tego co czytałem to nie stosowałeś nigdzie żadnych śrubek (chyba ze mi coś umkło), tylko wszystko na rożnych klejach (ja tam wole nierdzewki M3 zastosować dla bezpieczeństwa :)), bardzo interesujące, jakich klejów użyłeś, szczególnie do aluminium itp.., drogi?
Podaj dokładne parametry tych diod COB, model, moc, lumeny, prad max itp... oraz cenę.
Piszesz, że lampa w maxie ma 250W, tak? A ty ograniczyłeś możliwości lampy do 50% i dobrze bo ciepło by zabiło te COBY przy tak malej powierzchni chłodzenia mimo tych małych radiatorkow oraz wentylatorów! Używałeś jakichś driverów?

Avatar użytkownika

funflik
Zaawansowany użytkownik

Posty: 894



    Pisałem ten wątek już dość późno i w miarę szybko, więc umknęło ;) nóżki są przykrecone do aluminium od wewnątrz, na takie tuleje z gwintem(identyczne jak we wkładkach drzwiowych) tak to zostało skonatruowane abym mógł w przyszłości w przypadku przepalenia wymienić led, a zarazem nie musiał rozrywac obudowy.
    Wygląda to tak:
    Nogi pmma na to obudowa dolna z otowarmi na Led i szybką z pmma, a dopiero na to aluminium i wszystko ze sobą skręcone przy pomocy 8 śrub. Uzyskałem dzięki temu całkowitą odporność na zschlapania od spodu.
    Za to żeby górna obudowa idealnie przylegala i nie spadała wkleiłem magnesy po obu stronach i nawet jak lekko uderzenie o 1mm nie drganie :)

    Klej do łączenia profili aluminiowych:
    [IMG]http://www.sklep.cyfronika.com.pl/environment/cache/images/0_0_productGfx_2133b0fe861c96c715625c8bcf9318eb.jpg[/IMG]

    Klej do łączenia kontownikow z pmma i hips:
    [IMG]http://sklep-lawa.pl/media/products/babd3400327da6ee09b40e7abcf8eee1/images/thumbnail/big_KLEJ_KONSTRUKCYJNYIMonday_March_29_2010.png?lm=1471168745[/IMG]

    Parametry COB 6500k
    Technical Parameter:
    Forward Voltage: 9-12V DC
    Forward Current: 900mA
    Lumen output: 1000Lm(900mA)
    Color: Cool white 6000-6500K
    Lens color: water clear
    Resin (Mold): Silicone Resin
    Metal Base: Copper
    Certificate: CE&ROSH
    Features:
    High Light Intensity Output
    Low Power Consumption
    Wide Range of Colors
    Excellent Product Quality and Reliability
    Applications:
    Street Lighting
    Parking Garage Lighting
    Automotive Interior/Exterior Lighting
    Decorative and Entertainment Lighting

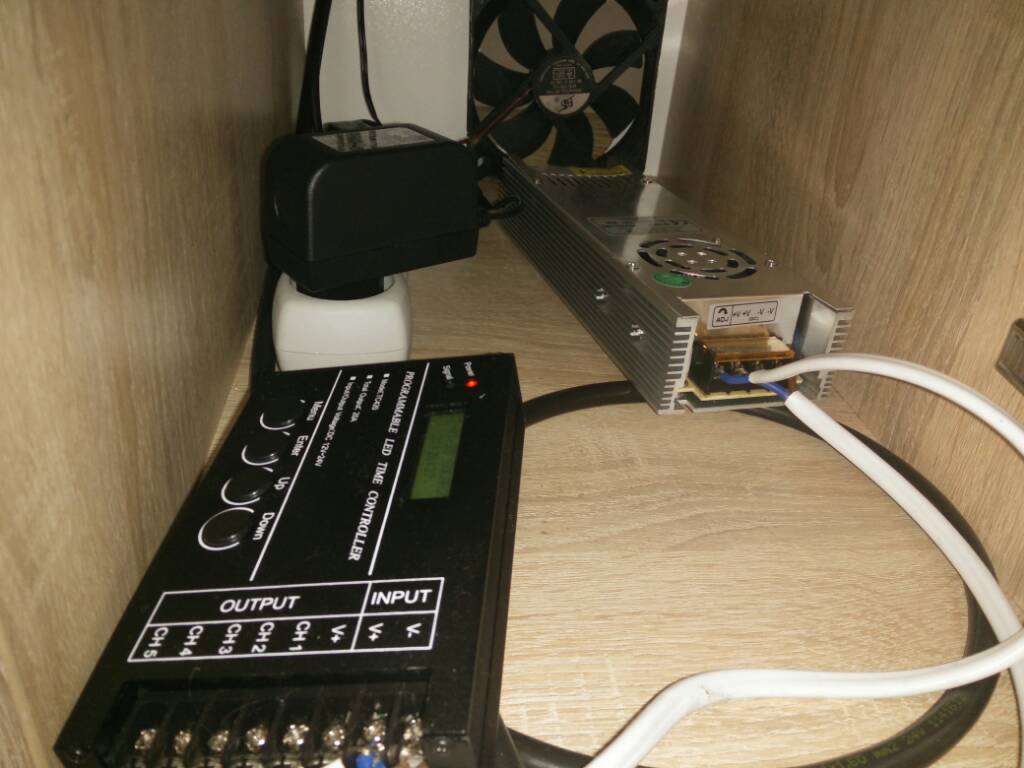

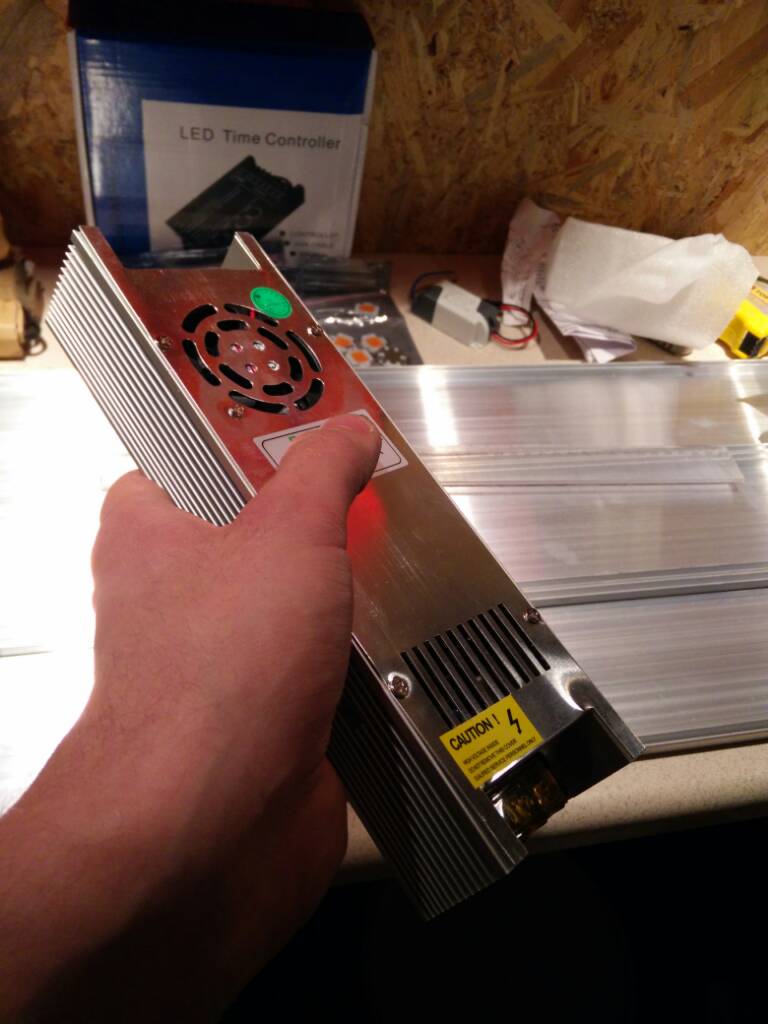

    Użyłem tylko zasilacza 360W 12V 30A

    Avatar użytkownika

    FLOW
    Poznaje temat

    Posty: 61
    Miasto: Łódź

    Czyli Ty jedziesz na pradze 900mA, nic nie ustawiałeś i nie przerabiałeś dodatkowo tylko bezpośrednio pod zasilacz i TC?
    Ten COB przy prądzie 900mA ma moc 10W?
    Ostatnio edytowano 22 sty 2017, 15:01 przez funflik, łącznie edytowano 1 raz

    Avatar użytkownika

    funflik
    Zaawansowany użytkownik

    Posty: 894

      Dokładnie, jeden kanał w TC420 ma 4A, a na kanale 5szt więc dokładnie mam max 800mA na diodę.

      Avatar użytkownika

      FLOW
      Poznaje temat

      Posty: 61
      Miasto: Łódź

      Bede musial wziasc to pod uwage gdy bede budowal Lampe LED (potwora) 300W do banki 840l. Grzeniu kabinuje z nowym driverem pod ktory bedzie mozna podpiac kilkanascie diod, wiec jakas alternatywa bedzie!
      Sluchaj na zdjeciu widac 125W, wydaje mi sie nie za jasno :):):) heheh

      Avatar użytkownika

      funflik
      Zaawansowany użytkownik

      Posty: 894

        Dokładnie, jeden kanał w TC420 ma 4A, a na kanale 5szt więc dokładnie mam max 800mA na diodę.


        Ale TC420 nie zmniejsza prądu sam lub nie dzieli go (4A/5szt=800mA)

        Pomierzyłeś miernikiem?
        Jeśli nie masz driverów to proponuje przy pomocy miernika ustawić odpowiednie napięcie na zasilaczy - trochę poniżej 12V - tak w okolicach 9,2-9,5V bo te COBy przy 12V mogą się usmażyć.


        Avatar użytkownika

        pietach
        Znający temat

        Posty: 1918
        Miasto: Wschowa

        Czemu uważasz że sam nie zmniejsza, właśnie dzieląc go równomiernie, skoro w specyfikacji napisane jest, że 20A max i na każdy kanał 4A max na wyjściu

        Avatar użytkownika

        FLOW
        Poznaje temat

        Posty: 61
        Miasto: Łódź

        Ale on rozjaśnia i ściemnia lampę poprzez zmianę napięcia.
        Diody zasila się prądem.
        Dlatego w najprostszej wersji stosuję układ LM317 z rezystorem.
        20A i po 4A na kanał to są jego maksymalne parametry na jakich pracuje.
        W przypadku diod minimalne wzrost napięcia powoduje dość duży przyrost prądu.
        W przypadku COB nie powinno się przekraczać 10V mimo iż piszą 9-12V.
        Jeśli dioda jest dobrej jakości to maksymalny prąd (900-1050mA) osiąga już w okolicach 9,2-9,4V.


        Avatar użytkownika

        pietach
        Znający temat

        Posty: 1918
        Miasto: Wschowa

        Kurde jutro wezmę miernik i aż muszę to zmierzyć :) oczywiście mówimy tutaj o maksymalnym napięciu, lecz ja świece teraz na 50% całością, więc nie ma się czego obawiać do 70% gdzie również sprawdzałem temperatury i są przyzwoite, a uważam że i przy 90% mocy nie powinna temperatura na radiatorze przekroczyć 70°C

        Avatar użytkownika

        FLOW
        Poznaje temat

        Posty: 61
        Miasto: Łódź

        Oczywiście, że przy mniejszych mocach jest mniejszy prąd ale mimo wszystko sprawdź amperomierzem ile mA jest przy różnych nastawach.
        Przynajmniej będziesz wiedział ile % nie przekraczać.


        Avatar użytkownika

        pietach
        Znający temat

        Posty: 1918
        Miasto: Wschowa

        Dzięki za sugestie bo elektryk ze mnie żaden a szkoda zepsuć tyle pracy ;)

        Avatar użytkownika

        FLOW
        Poznaje temat

        Posty: 61
        Miasto: Łódź

        pietach napisał(a):Ale on rozjaśnia i ściemnia lampę poprzez zmianę napięcia.
        Diody zasila się prądem.
        Dlatego w najprostszej wersji stosuję układ LM317 z rezystorem.
        20A i po 4A na kanał to są jego maksymalne parametry na jakich pracuje.
        W przypadku diod minimalne wzrost napięcia powoduje dość duży przyrost prądu.
        W przypadku COB nie powinno się przekraczać 10V mimo iż piszą 9-12V.
        Jeśli dioda jest dobrej jakości to maksymalny prąd (900-1050mA) osiąga już w okolicach 9,2-9,4V.


        Miałeś rację :)

        Przy 12V i pradzie 900ma otrzymałem na diodzie aż 14,4W

        Avatar użytkownika

        FLOW
        Poznaje temat

        Posty: 61
        Miasto: Łódź

        No coś tu tez nie pasuje.
        12Vx0,9A=10,8W

        Chyba, że 14,4W/12V= 1,2 A a to już za dużo.


        Avatar użytkownika

        pietach
        Znający temat

        Posty: 1918
        Miasto: Wschowa

        Odkopuje ponieważ zrobiłem mały upgrade i założyłem soczewki na diody, wcześniej poprzez kat rozproszenia 140° sporo światła uciekło do środka pokrywy, teraz jestem pewny że 100% idzie w dół :)
        pietach napisał(a):No coś tu tez nie pasuje.
        12Vx0,9A=10,8W

        Chyba, że 14,4W/12V= 1,2 A a to już za dużo.
        Jakiś błąd pomiarowy robiłem wcześniej, przy 10v i natężeniu 1A moje diody osiągają 10W
