DIY belka LED w pokrywie do akwarium 72l



Dobór oświetlenia do akwarium. Lampy, świetlówki, diody LED. + nowy temat
Cześć, jako że na forum jestem nowy, to na wstępie chciałbym się przywitać :)

Planuję założyć akwarium 72l 60x30x40 cm. Właściwie to zastanawiam się nad dodaniem kilku centymetrów do długości i głębokości, ale na razie zostańmy przy tym.

Chcę do tego zbudować pokrywę z plexi i oświetleniem power LED na profilu aluminiowym. Po przejrzeniu kilku wątków na forum dobrałem zestaw 12x full spectrum oraz 18x białe 6500k, wszystkie 1W 350mA, co daje około 45 lumenów na litr. Sterowane przy użyciu pięciu PT4115 i sterownika, o którym później. Po sześć diod w szeregu, co daje ~19,2V. Zasilane zasilaczem 24V, ponieważ pięć szeregów po 350mA + sterownik, więc zasilacz na oko >=2A.

Odnośnie obsady akwarium, to na początek chcę proste, niewymagające rośliny + jakieś ryby i może krewetki. Na przyszłość chciałbym bardziej wymagające rośliny.

Sterownikiem będzie oparty o mikrokontroler, pewnie którąś ATMegę, wspomniane PT4115, do tego rtc, enkoder i jakiś wyświetlacz do programowania, do tego pewnie będą sterowane gniazda pod filtr kubełkowy i grzałkę (zasilane z sieci, nie z zasilacza 24V oczywiście). Oczywiście będzie posiadał sterowanie jasnością świecenia diod. Zabezpieczenia zasilania też będą.

Wiem, że da się kupić gotowe sterowniki LED i wiem, że mogą okazać się tańsze.

No i teraz kilka pytań.
1. Czy dobór diod jest dobry? Czy ma sens dodawanie diod czerwonych i niebieskich do diod full spectrum?
2. Czy rozłożenie diod jest ok? Wstawiłem grafikę koncepcyjną.
3. Czy taka pokrywa będzie wymagała dodatkowego chłodzenia? Jakiś wentylator? Zakładam, że profil aluminiowy będzie musiał wystawać z górnej części obudowy, nie może być w niej zamknięty, bo inaczej na pewno będzie się grzało.
4. Czym najlepiej przesłonić diody, żeby nie były narażone na wodę, a światło nie było blokowane?
5. Czy jest jakaś optymalna wysokość nad poziomem wody do umieszczenia LEDów?
6. Czytałem, że najlepsze są LEDy z kątem świecenia między 50° a 90°, jednak szybki rekonesans wykazał diody full spectrum o kącie 120° i ewentualnie więcej, ale nie mniej. Więc jak to jest z tym kątem?

Jak macie jakieś uwagi, a na pewno macie, to chętnie wysłucham.
Załączniki

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Odnośnie doboru diod to radzę iść w kierunku WRGB 50% białe 6500 4500 lub nawet 3200 lub WFS a najlepiej mieszanina wszystkich .druga połowa to kolory 50%czerwone Red ,dep Red .zielone i royal blu FS też nie zawadza .Zrobiłem ostatnio coś takiego efekt mi się podoba .Odnośnie chłodzenia to ok30cm2 na diodę radiatora wystarczy

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Kąt świecenia jest dobry wystarczy nawet powyżej 50cm głębokości wody

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Jak robisz na sterowniku to możesz zrobić większą moc belki masz regulacje na sterowniku ,jeśli będzie się grzała to dodatkowe radiatory lub wentylator

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

cyt."Odnośnie chłodzenia to ok30cm2 na diodę radiatora wystarczy"
Ale nie pod pokrywą



Hultaj
Stały bywalec

Posty: 407
Dołączył: 10 maja 2020, 18:02

Zgadza się autor sam zdecydował że profil będzie wystawał nad obudowę ,ja mam tak zrobione ze belka leży na obudowie w której jest otwór

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Akurat myślałem o podwieszeniu belki, ale właściwie zrobienie odpowiedniego otworu i wstawienie tam belki od góry wydaje się być bezpieczniejszym rozwiązaniem

W takim razie jeszcze jedno pytanie, belkę lepiej dać na środku, czy raczej bliżej tylnej części akwarium?

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Bardzo zacnie wykonany projekt/rysunek.
Zastanawiam się tylko, czy FS+6500K nie będzie za ciepłe (cukierkowe) w odbiorze. Ja bym pewnie poszedł w WFS i dodatek 8500/10000K, ale to kwestia indywidualnych preferencji.
Jeśli zaś mowa o umieszczenie belki pod pokrywą, odradzam. Pomysł ze zrobieniem odpowiedniego otworu w pokrywie jest natomiast OK.
Biorąc pod uwagę ilość diod na belce, może być ciepło...
Do lampy polecam plexi 2mm - doskonale przepuszcza światło, a odpowiednio uszczelnione zabezpieczy LEDy przed wilgocią.
Kąt świecenia. Są różne szkoły, ja stosuję LEDy bez soczewek, lub z soczewkami 90 stopni, ale nie mniej.



FoCuS_PL
Znający temat

Posty: 1318
Dołączył: 04 kwi 2019, 11:12

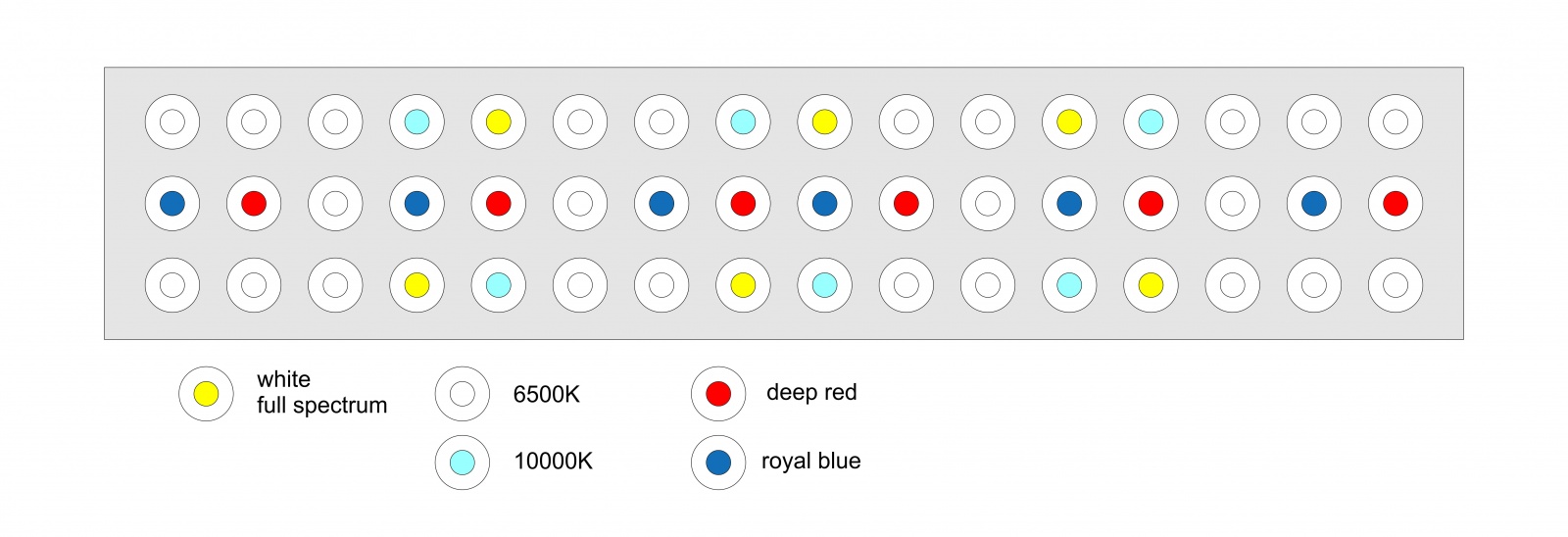

W takim razie druga wersja. Teraz połowa diod to 6500K. Dodałem 10000K oraz czerwone i niebieskie, zamieniłem FS na WFS. Wszystkich poza 6500K jest po 6. Łącznie 48. Wydaje mi się, że to dużo za dużo, wychodzi około 72 lumeny na litr. Chciałbym, żeby wszystkie diody były wielokrotnością liczby 6, wtedy dałoby się sterować jasnością każdego rodzaju diod. W takim razie, żeby zmniejszyć moc, mógłbym dać 18 diod 6500K zamiast 24, nie będą wtedy stanowić połowy, ale za to liczba lumenów spadnie do ok. 63 lm/l.
Załączniki

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

10000mozesz sobie darować lepiej zielone i więcej czerwieni

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Waham się co do tych zielonych, jak patrzyłem na projekty innych osób, to nikt zielonych nie używał, wręcz gdzieś był wpis, że zielone nic roślinom nie dają. Tylko kwestia wizualna? Masz gdzieś zdjęcia swojego akwarium, jak to wygląda?

Wymieniłbyś 10000K na 6500K czy po prostu usunął? A może wymienić na 8500K?

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Są artykuły w necie które mówią że zielony jest potrzebny w kwestii wizualnej napewno poprawiają wygląd akwarium i jakość światła to sprawdziłem na swojej belce diody powyżej 6500 to tylko niebieskie widmo więc czy dasz tam 8500 czy 10000 to bez różnicy Mojego akwarium raczej nie będę pokazywał bo po pierwsze zdjęcia robione telefonem różnicy nie pokażą natomiast wizualnie mogę powiedzieć że różnica jest widoczna dodanie zielonych czerwonych i niebieskich w różnych proporcjach znacząco wpływa na barwę światła widoczna dla oka jaki ma to wpływ na rośliny trudno mi jeszcze powiedzieć.Po drugie moje akwarium nie nadaje się do pokazywania na tak zacnym forum ponieważ lotos zielony to najbardziej wymagającą z roślin ,nie mam zacięcia do wymagających roślin mogę Ci tylko pokazać widok beleczki po ostatnich przeróbkach
Załącznik 20220427_203127.jpg nie jest już dostępny


Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

I jeszcze do przemyślenia taki obrazek


Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

@Repti
Na tym forum jest co najmniej kilka "partii" LED'owych.
Jedna wyznaje WRGB i dodatki, druga wyklucza zielone, trzecia sugeruje zimniejsze światło i jeszcze pewnie inne by się znalazły.
Po prostu w tej kwestii nie ma mądrych. Nikt nie dysponuje laboratorium badawczym, a pewnie nie ma też takich, którzy mają pod ręką spektrometr.
Większość z nas bazuje na swoich doświadczeniach w budowaniu własnych belek (lepszych lub gorszych).
Są wyznawcy kalkulatora umieszczonego na stronie jednego ze sklepów, inni zaś potępiają to narzędzie w czambuł. Dla porządku podam link: https://az-led.pl/kalkulator/
Długo by gadać...
:-D



FoCuS_PL
Znający temat

Posty: 1318
Dołączył: 04 kwi 2019, 11:12

andrzejkowac napisał(a):I jeszcze do przemyślenia taki obrazek


Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl


Ten obrazek wrzucasz już kolejny raz...
Niestety niewiele z niego nie wynika ponieważ uzyskanie tak idealnego mieszania kolorów jest w warunkach produkcji chałupniczej trudne do osiągnięcia.
C'est la vie...



FoCuS_PL
Znający temat

Posty: 1318
Dołączył: 04 kwi 2019, 11:12

andrzejkowac napisał(a):... ponieważ lotos zielony to najbardziej wymagającą z roślin ,nie mam zacięcia do wymagających roślin mogę Ci tylko pokazać widok beleczki po ostatnich przeróbkach


Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl

No i dotarliśmy do brzegu.:)
Wychodzi więc że każde światło u Ciebie zda egzamin a o ostatecznym wyborze zdecydują efekty luminacyjne.
W moich wszelkich wypowiedziach i staraniach jednak priorytety są nieco inne.

ps.
Swoje doświadczenia czerpałem miedzy innymi z prowadzenia kilku akwariów z identycznymi roślinami, identycznym podłożem oraz identyczną wodą (wspólny obieg ze wspólnego dużego "sumpa") z różnicami tylko i wyłącznie w oświetleniu i to tylko w odniesieniu do spektrum bo moc była również identyczna



Hultaj
Stały bywalec

Posty: 407
Dołączył: 10 maja 2020, 18:02

Odnośnie partii to całkowita zgoda ja zacząłem w partii 6500 8500 FS teraz przeszedłem do partii WRBG wszystko jak powiadasz według oka bez spectrometru chociaż są też tacy magicy co te belki produkują ponoć za pomocą tego urządzenia .Ja jako miernika wizualnej jakości światła bo tak tylko mogę je oceniać używam oka małżonki która nie znając tematu i zmian jakich dokonuję w czasie przeróbki a to już chyba 6 wersja belki oceniła że ostatnia wersja coś w rodzaju WRGB jest najładniejsza .A posiadając sterownik i odpowiednią ilość diod każdego z trzech podstawowych kolorów bez diod białych można uzyskać światło białe coś takiego też widziałem więc ten obrazek ma sens

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

Hultaj wiem pamiętam że jesteś przeciwny zielonemu jednak jeśli masz idealne światło dla roślin opracowane na twoich doświadczeniach i dodasz trochę innej barwy tak dla chociaż polepszenia efektu wizualnego to zaszkodzi to jakoś tym roślinom .

Wysłane z LG-M200 przy użyciu aplikacji mobilnej roslinyakwariowe.pl



andrzejkowac
Stały bywalec

Posty: 393
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

@FoCuS_PL
A ty co byś powiedział na drugą wersję projektu belki?

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Nic nie szkodzi tyle że zatraca sie podstawowy (jak sie wydaje) cel stosowania LEDów .
Optymalizacja kosztów eksploatacji (zużycie energii) . Jeśli to przestaje mieć znaczenie , dobrym rozwiazanie stają sie świetlówki - są przynajmniej przewidywalne.
Zawsze mi przyświecało zoptymalizowanie parametrów aby rośliny rosły możliwie najlepiej przy możliwie niskim zużyciu . Jak już kiedyś pisałem, konieczność stosowania diod zielonych oznacza po pierwsze że widmo zostało pierwotnie popsute a każda zielona dioda to wyrzucone pieniądze . Podobnie jest zresztą z innymi kolorowymi gadżetami które niczemu nie służą (np czerwone i niebieskie diody poza RB oraz DR)



Hultaj
Stały bywalec

Posty: 407
Dołączył: 10 maja 2020, 18:02

Czyli Hultaj mówisz, że jednak 6500K + WFS + ewentualnie 10000K?

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Repti napisał(a):@FoCuS_PL
A ty co byś powiedział na drugą wersję projektu belki?


A ta wersja już mi się mniej podoba i już wyjaśniam dlaczego.
Jak obejrzysz dostępne w handlu belki składające się z więcej niż jednego rodzaju LED, zobaczysz pewną symetrię w ułożeniu diod. Ostatnio nawet wrzuciłem na forum kadr z filmu na YT.
Ta symetria me jeden zasadniczy cel: takie mieszanie światła, aby było możliwie jednorodne, gdy dociera do wody. Na całej długości i szerokości.
Jeśli zatem na jednym końcu lampy umieścisz diodę dajmy na to niebieską, a na przeciwnym czerwoną, będzie to widoczne w zbiorniku i nie będzie wyglądać atrakcyjnie.
Spraktykowałem to zarówno na pojedynczych diodach, jak i na diodach z czterema czipami w jednej obudowie.
Przy diodach RGBW ułożonych w tym samym kierunku, jedna strona zbiornika była czerwona/żółta, druga niebieska/biała. Kombinowałem, odwracałem, jest lepiej, ale nie jestem w 100% zadowolony z efektu.
Fakt, rośliny rosną, ryby i inne stworzenia mają się dobrze, ale lampa doczeka się niedługo kolejnej przeróbki. Albo zrobię nową ;-P
To jest oczywiście moje zdanie, inni mają prawo się ze mną nie zgodzić :-)



FoCuS_PL
Znający temat

Posty: 1318
Dołączył: 04 kwi 2019, 11:12

Przyznam, że mając na uwadze dużą liczbę diod, nie przykładałem się szczególnie, bo zakładałem, że jednak dam mniej. Co uważasz, za dużo czy jeszcze ok? I co myślisz o dodatku czerwonych i niebieskich diod?

Edit. czy taka symetria jak teraz byłaby lepsza? Na środku pomiędzy WFS a 10000K nadal nie ma symetrii, no ale tam ciężko.
Załączniki

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10

Jeżeli masz problem z symetrią to:
- możesz zastosować więcej diod korekcyjnych i odpowiednio mniejszą mocą je zasilić
- jako diody głowne zastosować np diody 3W a diody korekcyjne np 1W

ponadto, diody korekcyjne rozmieszczać należy jak najbliżej siebie (niemal na styk)i odpowiednio blisko diod głównych .

Dobrym przykładem jest rozmieszczenie andrzejkowicza ale tam zdaje sie jest bez podziału na grupy w sensie elektrycznym.

Odrębną filozofią jest stosowanie soczewek o różnych kątach rozsyłu ale tutaj też kryją sie pułapki

Stosowanie zbyt małej liczby diod korekcyjnej , jakbyś nie kombinował , nie przyniesie zadowalających efektów (oczywiście moim zdaniem )



Hultaj
Stały bywalec

Posty: 407
Dołączył: 10 maja 2020, 18:02

Które diody uważasz za korekcyjne? Wszystkie poza 6500K?

Avatar użytkownika

Repti
Początkujący

Posty: 10
Dołączył: 03 maja 2022, 13:10
