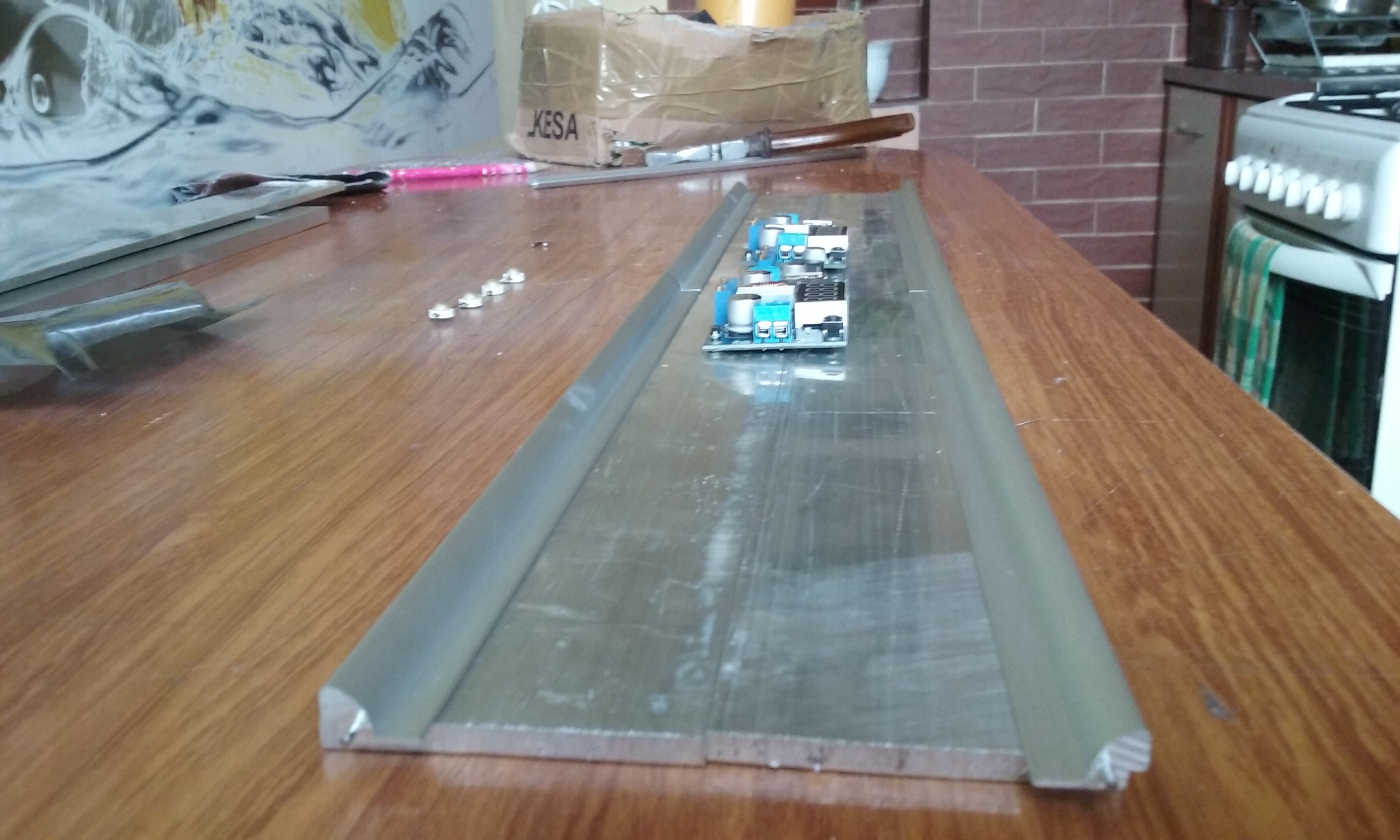

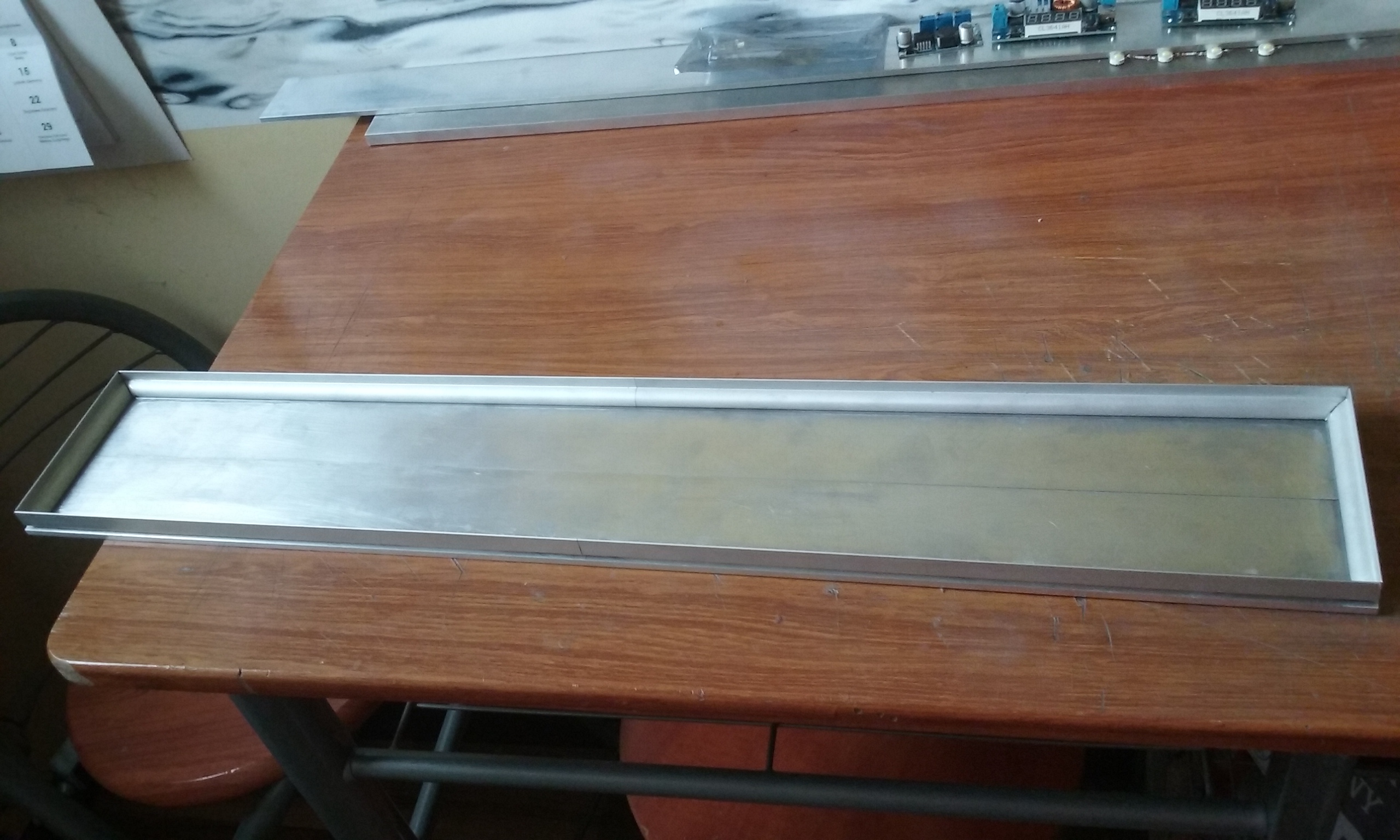

No ładna estetyczna belka tylko nie lepiej dać te drivery poza obudowę będzie bezpieczniej.
-
meniek
●
- Aktywny użytkownik
- Posty: 554
- Dołączył: 22 mar 2011, 11:57
To sa drivery z ustawianiem prądu chyba.Jeżeli tak to ustawiasz na nich max napięcie i prąd taki jaki Ci pasuje pewnie cos w granicach 300-350mA.Diody łączysz w szereg i tyle. Wydaje mi sie ,ze nie dasz rady schłodzić tylu diod ta blaszka.No ale próbować możesz. Mniej więcej na 1 Watt musisz mieć 40cm2 radiatora.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
blacha - płaskownik to solidna ilość aluminium. Powinno wystarczyć na odprowadzenie ciepła, tym bardziej, że powierzchnia jest całkiem spora. Jeśli jednak okaże się zbyt mało, zawsze można dokleić klejem termoprzewodzącym (dobrze trzyma aluminium) po długości do każdego z płaskowników po dwa ceowniki anodowane 6x6 mm - kilka PLN/szt w markecie budowlanym
-

rrosi
●
- Aktywny użytkownik
- Posty: 530
- Dołączył: 07 gru 2012, 13:34
Nie wiem jakie ma wymiary,ale na oko nie widać tej wielkości. Grubość nie ma żadnego wpływu na odprowadzanie ciepła i w obliczaniu można to spokojnie pominąć. Jest tam 40 diod wiec jakieś 1600cm2 potrzebne. I to jest minimum.Ta blacha na oko ma polowe mniej.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
grzeniu 73 napisał(a):Grubość nie ma żadnego wpływu na odprowadzanie ciepła...
Ja rozumiem, że to jest swojego rodzaju uproszczenie w myśleniu, ale ta grubość ma jednak znaczenie. Gdyby było to bez znaczenia, to wszelakie radiatory robiono by z blaszki nie wiele grubszej od folii aluminiowej. Grubość ma wpływ na bezwładność temperaturową - im grubszy materiał o temperaturze pokojowej, tym później osiągnie temperaturę źródła ciepła i dłużej to ciepło będzie oddawał, po ustaniu pracy LEDów. Do tego dochodzi jeszcze rezystancja termiczna danego materiału... temat jest dosyć szeroki, dla tego proponuje użyć metody "Macajewa" - włączyć cały zmontowany układ, ułożyć w pozycji roboczej i kontrolować wzrost temperatury w czasie (dotykając, bądź mierząc). Wzrost temperatury nie następuje liniowo, więc trzeba przeprowadzić próbę w czasie odpowiadającym, maksymalnemu czasowi świecenia w zbiorniku. Po takiej próbie będzie wiadomo, czy następuje przegrzewanie i w następstwie skrócenie żywotności ledów i nagrzewanie akwarium. Gdyby zaszła taka potrzeba, zwiększenie powierzchni radiatora można łatwo uzyskać po przez przykręcenie "teowników" aluminiowych - u mnie zdaje egzamin.
akwarystyka - szkoła cierpliwości
-

djmk
●
- Początkujący
- Posty: 47
- Dołączył: 06 lip 2014, 21:53
- Miasto: Gdańsk
Polecamy zakupy w sklepie forumowym
Nie wiem komu i co chcesz udowodnić. Gdyby Ledy włączały sie cyklicznie to pewnie grubość miałaby znaczenie w przypadku gdy świecą sie cały dzień nie ma to znaczenia.Radiator nagrzeje sie po 20minutach a nie po kilku godzinach.Co do rezystancji to jak sie nie mylę to na tym forum bierzemy pod uwagę aluminium i bez sensu poruszać ten temat. Nie wiem czy widziałeś ale radiatory ,do procesorów gdzie z malej powierzchni odprowadzane sa duże ilości ciepła blaszki sa prawie grubości foli śniadaniowej. Dodanie teowników to nic innego jak zwiększenie powierzchni.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Dzięki wszystkim za komentarze. grzeniu 73 napisał(a):To sa drivery z ustawianiem prądu chyba.Jeżeli tak to ustawiasz na nich max napięcie i prąd taki jaki Ci pasuje pewnie cos w granicach 300-350mA.Diody łączysz w szereg i tyle. Wydaje mi sie ,ze nie dasz rady schłodzić tylu diod ta blaszka.No ale próbować możesz. Mniej więcej na 1 Watt musisz mieć 40cm2 radiatora.

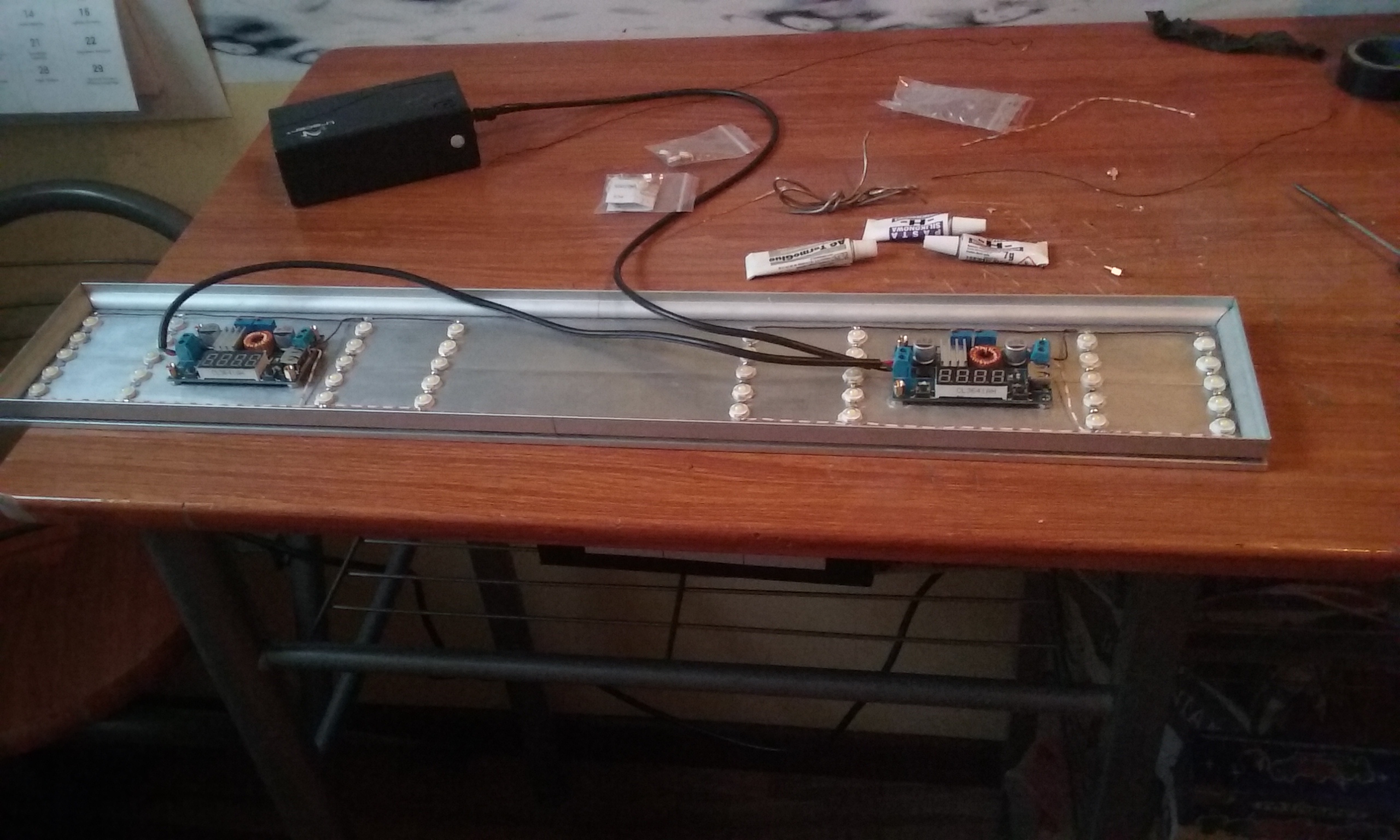

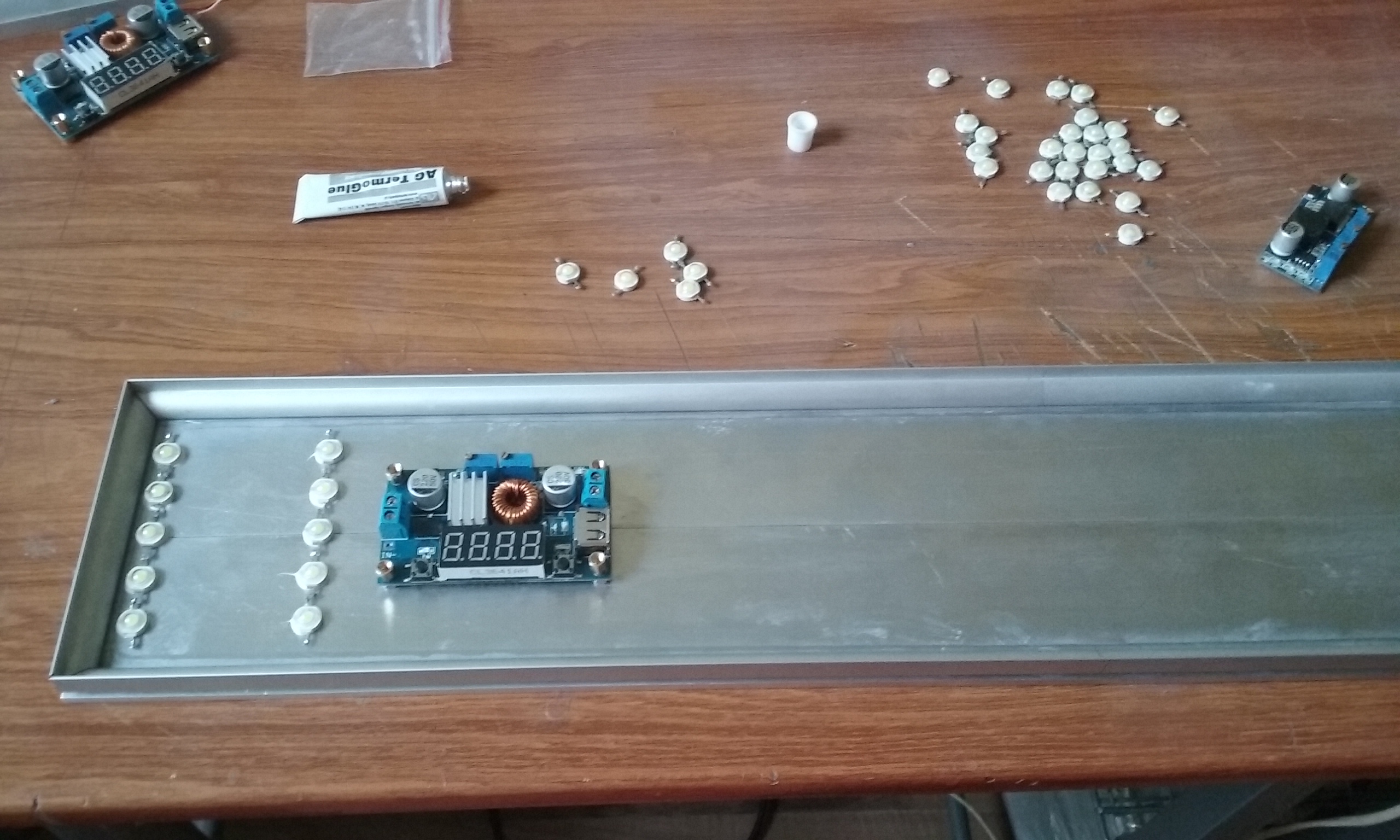

Prawda.Problem jest taki ,że nie dam rady połączyć wszystkich diod szeregowo ponieważ wyjście na driverze to max 36V.Driver nastawiłem na 1400mA ,napięcie podkręciłem na 14,5V.Moc,jaką wskazuje wyświetlacz to 4,9W a natężenie 330mA. Diody połączone są po 5szt w czterech szeregach. Pytanie jest takie: 4,9W i 330mA dotyczy jednego szeregu czy całości? meniek napisał(a): lepiej dać te drivery poza obudowę
Raczej zostaną w lampie.Docelowo lampa ma wisieć na dwóch przewodach. rrosi napisał(a):Powinno wystarczyć na odprowadzenie ciepła
Przy ustawieniach jak wyżej,po 40 min świecenia,blacha (650mm x 100mm x 4mm) jest zimna,no ale jakoś tak ciemno nad akwarium,przez to moja niepewność co do ustawienia drivera.
-

malep4
●
- Poznaje temat
- Posty: 69
- Dołączył: 23 mar 2010, 19:42
- Miasto: Nowy Sącz
Moc masz mizerna to i radiator zimny.To co pokazuje wyświetlacz tyczy sie wszystkiego co jest podłączone na wyjściu. Tak jak pisałem napięcie ustawiasz na max.Musisz mieć zapas.Piszesz ,ze masz 5 diod.Czyli 5x3,5v=17,5v ,a Ty dajesz 14,5v. Jak driver ma Ci wysterować pełną moc jak nie ma skąd jej wziąć? Napiecie ustaw na minimum 18v.Na początek podnieś napięcie ,a później będziemy myśleć. Wybrałeś kiepskie drivery bo takie łączenie szeregowo-równolegle nie jest najlepszym rozwiązaniem.Napisz jaki masz zasilacz do tego.Jakie ma napięcie i moc.Moze on nie daje rady i stad tak kiepskie wyniki.Jak dasz rade to zrób jakiś prosty schemat ,łatwiej to ogarnąć.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Na wyjściu zasilacza mogę ustawić od 12 do 24V.Moc zasilacza to 70W. Podkręcając drivery na ok 21V (już nie pamiętam) uzyskałem moc 20W-tak pokazywał wyświetlacz,no ale wtedy widoki były "jak ze spawarki" Bałem się ,że coś się spali,widocznie tak ma być. Idę mierzyć dalej,zwłaszcza temperaturę. Dzięki grzeniu73.
-

malep4
●
- Poznaje temat
- Posty: 69
- Dołączył: 23 mar 2010, 19:42
- Miasto: Nowy Sącz

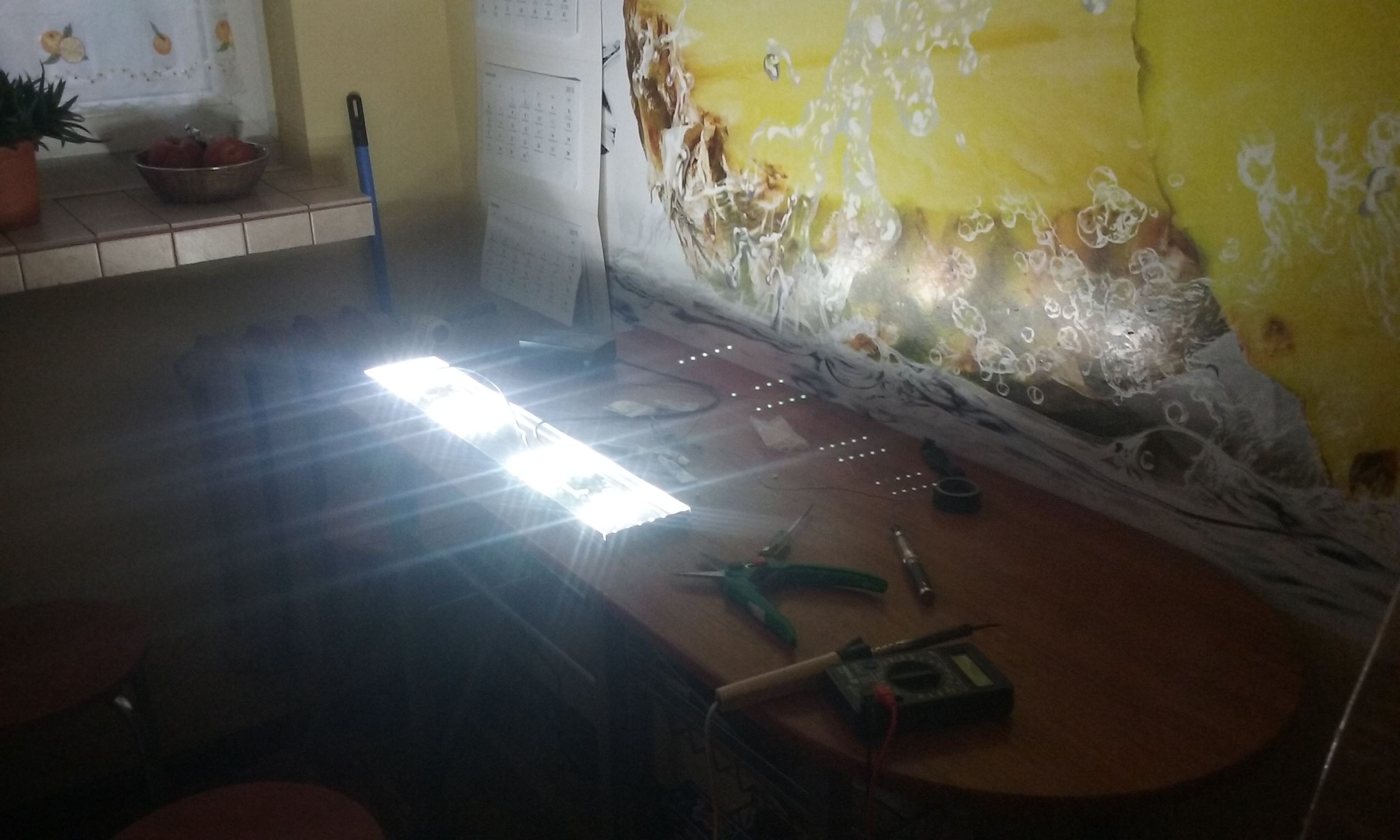

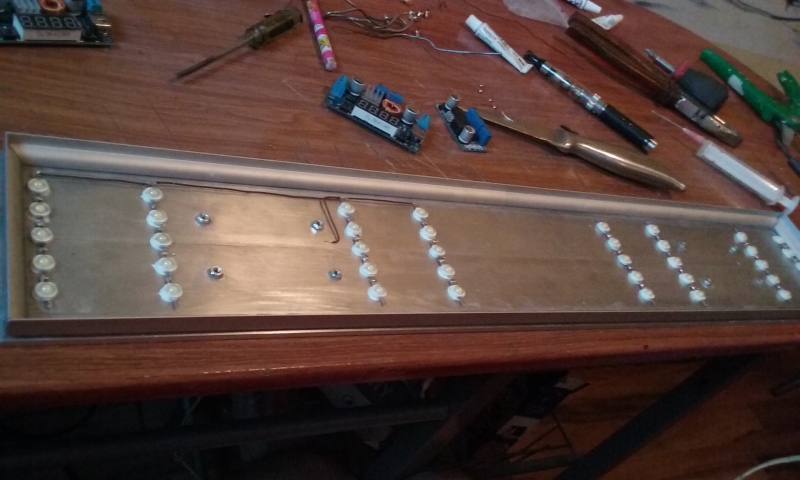

Ustwaienia drivera: U wej. 18,8V U wyj. 17,2V prąd 1,39A moc 23,7W Teraz mogę powiedzieć że świeci Dzięki grzeniu73 za dosłownie "rozjaśnienie" tematu. Dla zainteresowanych napiszę że radiator nie daje rady.
- Załączniki
-
-

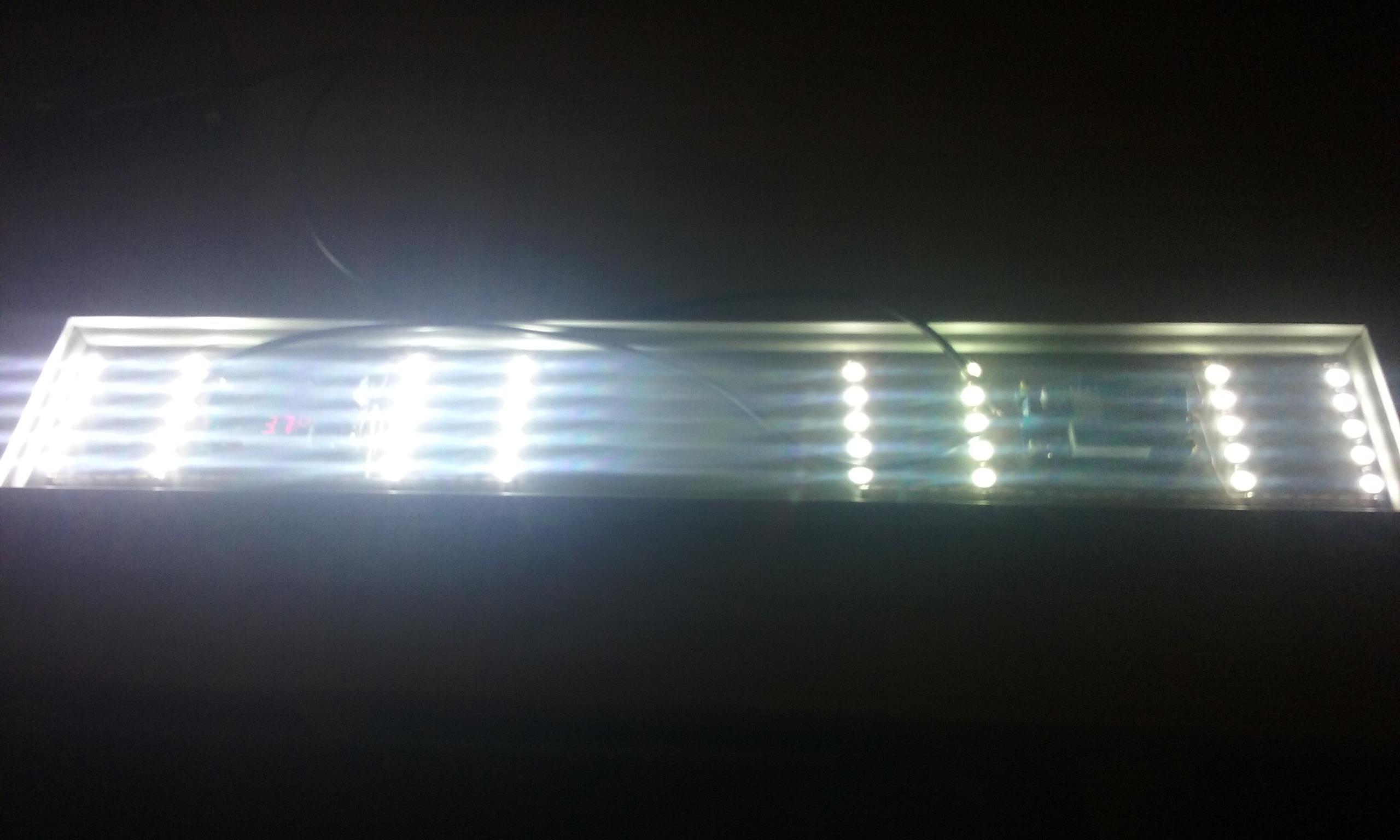

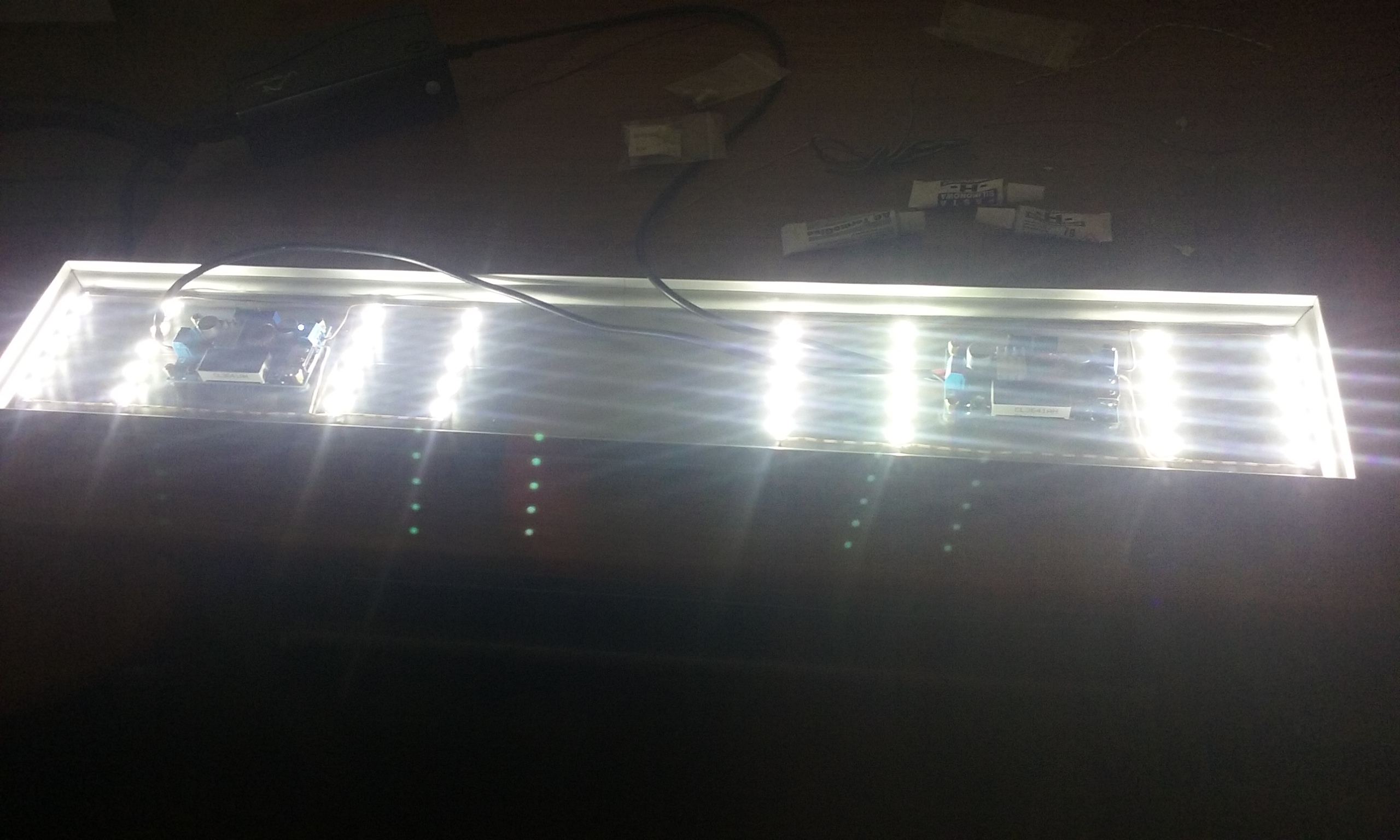

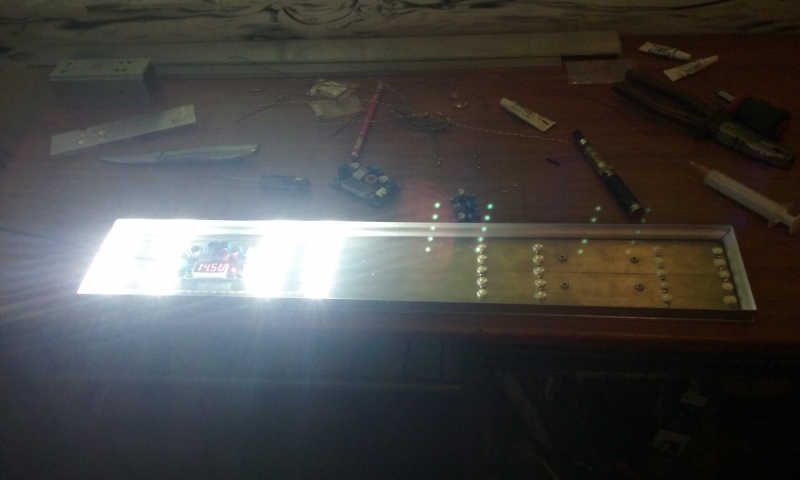

- z lewej podkręcony driver,z prawej stare ustawienia
-

malep4
●
- Poznaje temat
- Posty: 69
- Dołączył: 23 mar 2010, 19:42
- Miasto: Nowy Sącz
Polecamy zakupy w sklepie forumowym
Mi najbardziej w tej lampie podoba się obudowa. Zawieszona nad zbiornikiem nie będzie go przytłaczać z racji swojej wysokości. Bardzo fajnie pasowałaby do nowoczesnej aranżacji pokoju, do tego OW i jest super.
-

weder
●
- Z dużym doświadczeniem
- Posty: 5268
- Dołączył: 24 lut 2012, 22:59
- Miasto: Gdynia
- Wspieram stronę kontem Premium
weder napisał(a):Mi najbardziej w tej lampie podoba się obudowa.
Dzięki weder napisał(a):Zawieszona nad zbiornikiem nie będzie go przytłaczać z racji swojej wysokości.
Takie miało być założenie,no ale muszę wymyślić jakieś chłodzenie. Co powiecie na przyklejenie radiatorów od spodu,między szeregami diod? OW jest,ale czy nowoczesna aranżacja jest...
-

malep4
●
- Poznaje temat
- Posty: 69
- Dołączył: 23 mar 2010, 19:42
- Miasto: Nowy Sącz
4 szeregi po 5 diod daje mniej więcej 20 W. Przy 350mA ta dioda pobiera około 1,19W.Możesz zmniejszyć trochę i to powinno być bezpieczne dla ledow. Reguluj prądem nie napięciem. Temperaturę na pewno będziesz mial za wysoka i juz możesz sie rozglądać za jakimś radiatorem. edit: radiatory od góry.jak wiadomo ciepło unosi sie do góry a nie na dol.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
blacha 4mm - sporo. Jest gdzie akumulować ciepło. Wg mnie, przy normalnym świeceniu, tj. przy prądzie 350mA, nie będzie konieczności stosowania dodatkowego radiatora. Wystarczą same płaskowniki i "obudowa" lampy
-

rrosi
●
- Aktywny użytkownik
- Posty: 530
- Dołączył: 07 gru 2012, 13:34
Jak widać nic Cie nie przekona.Nawet to ,ze autor to sprawdził i napisał ,ze nie wystarczy  Mam nadzieje,ze nie projektujesz urządzeń,które mogą zagrozić życiu
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
Polecamy zakupy w sklepie forumowym
Dorzucę swoje 5groszy. Mam już na sumieniu dwie lampy, trzecia w trakcie kompletowania. Pierwsza. http://www.roslinyakwariowe.pl/dyskusje ... 62587.htmlBlacha 2mm aluminium 15x20cm - 300cm2 - 14 diod 1W czyli około 20cm2/sztukę. Przy prądzie 350mA gorąco - w okolicach powyżej 60*C Przy prądzie 280-290mA - dużo chłodniej - około 45-50*C Po przykręceniu do pokrywy - blacha 2mm aluminium 60x30cm - 1800cm2/28sztuk = 64cm2/sztukę - po kilku godzinach lekko ciepłe - nie więcej niż 40*C Druga: http://www.roslinyakwariowe.pl/dyskusje ... 63545.htmlBlacha 2mm aluminium 35x20cm - 700cm2 - 20 diod 1W czyli około 35cm2/sztukę. Przy prądzie 350mA gorąco ale jeszcze akceptowalnie - chłodniej niż w pierwszej lampie Przy prądzie 280-290mA - dużo chłodniej. Dopisuję się do grzenia - pasywnie na jedną diodę 1W - około 40cm2/szt przy pełnym wysterowaniu 350mA. Przy mniejszym prądzie - około 300mA wystarczy 20-30cm2/sztukę
-

pietach
●
- Z dużym doświadczeniem
- Posty: 2127
- Dołączył: 14 maja 2014, 12:00
- Miasto: Wschowa
grzeniu 73 napisał(a):Jak widać nic Cie nie przekona.Nawet to ,ze autor to sprawdził i napisał ,ze nie wystarczy  Mam nadzieje,ze nie projektujesz urządzeń,które mogą zagrozić życiu
O moje "projekty" się nie martw...  Skąd autor wie, że nie wystarczy. To bardzo subiektywne określenie. Tak samo, czy coś jest ciepłe czy zimne. Nie ma tam podanej temperatury, ani samego płaskownika, ani diody (ten drugi parament jest istotniejszy), dlatego też jest w temacie dyskusja. A teraz wklejam mój post z wczoraj w tym temacie. "Jeśli jednak okaże się zbyt mało, zawsze można dokleić klejem termoprzewodzącym (dobrze trzyma aluminium) po długości do każdego z płaskowników po dwa ceowniki anodowane 6x6 mm - kilka PLN/szt w markecie budowlanym" Jeszcze jedno - na forum w USA dla solniczek, ktoś liczył cm2/W dla Aquasky 601, właśnie dla potrzeb bydowy lamy DYI Led. Pamiętam, że napisane było, że na 1W przypadają nieco ponad 2,5 cala2 (jakieś 17-18 cm2). Inne diody - wiem...
-

rrosi
●
- Aktywny użytkownik
- Posty: 530
- Dołączył: 07 gru 2012, 13:34
Radiator nie jest obliczany do konkretnej diody ,tylko ile ciepła musi odprowadzic i dlatego podałem na 1W a nie na 1 diodę. To co się czasami czyta nie zawsze jest zgodne z prawda.Czasami warto samemu coś zrobić żeby się przekonać. Ja tak zrobiłem parę razy i stad wyciągam wnioski.Oczywiście masz racje ze cieplo ,zimno to odczucie subiektywne.Ale bez termometru mogę strzelać ,ze przy tej mocy było tam w granicach 60 stopni.
-
grzeniu 73
●
- Znający temat
- Posty: 1865
- Dołączył: 28 sty 2014, 17:58
3 lampy na power ledach zrobiłem + jedną na taśmach led 5630 + jedną na modułach Samsung z ledami 5630. Coś tam więc chyba wiem.... Na forum są moje "Badyle", gdzie na 63l mam 25W power led. Konstrukcja na bazie 4 profili "wide" o długości 50cm szerokości 32mm, grubości 2mm. Prosta kalkulacja mówi, ze mam tam około 25cm2 na każdą diodę. Kiedy lampa była próbowana bez zamontowania do pokrywy, temperatura po 40 minutach pracy była max 45st.C w zależności od miejsca na lampie, a diod max. 50st.C (Cree grzały się nieco mniej). . Mierzyłem termometrem na podczerwień. OK - diody montowane jako moduły, czyli mają dodatkową płaszczyznę do chłodzenia. Ponieważ jest w pokrywie, dokleiłem ceowniki. Oprócz zwiększenia powierzchni chłodzenia, także aby zrobić przerwę miedzy lampą a pokrywą Temperatura (mierzona od wewnętrznej strony profili) - właściwie b.z.
-

rrosi
●
- Aktywny użytkownik
- Posty: 530
- Dołączył: 07 gru 2012, 13:34
-
