Belka DIY zasilanie



Wybór modelu lampy i konfiguracja ustawień. Pomysły na rozbudowę fabrycznych pokryw.



07 paź 2023, 18:22 Belka DIY zasilanie  (#1)

Witam posiadam belkę na power led 1w pod 240l.
Zastosowane diody:
- Białe - (3200k) 14szt
- Białe - (4500k)15szt
- Białe - (6500k) 24szt
- Royal Blue 450 nm 5szt
- Blue 460-470 nm 5szt
- Deep Red 650-660 nm 10szt
- Red 620-630 nm 10szt
- GREEN 520-530 nm 8szt
Mam rozdzielone na 5 kanałow. Sterownik Palabras Led Dimmer Pro V5.
Zasilacz POS-150-24-C który posiada potencjometr.
Na ile moge sobie pozwolić na potencjometrze na max? Chodzi mi o wartości bezpieczne żeby nic nie skopcić.
Dodam że ja tej belki nie budowałem. Takie wytyczne dostalem od sprzedającego że potencjometrem reguluje moc oświetlenia. Zaprogramowałem w sterowniku na 100% i lekko podkręcilem potencjometrem.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

07 paź 2023, 19:14 Re: Belka DIY zasilanie  (#2)

Ja to może słabo się znam ale mocą świecenia to powinien zajmować się sterownik

andrzejkowac
Aktywny użytkownik

Posty: 503
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

07 paź 2023, 19:19 Re: Belka DIY zasilanie  (#3)

Poczekamy aż ktoś jeszcze się wypowie. Wiec może tak, jak prawidłowo ustawić ten potencjometr? Żeby 100% w sterowniku odpowiadało max mocy diody (nie do momentu jej spalenia).

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

07 paź 2023, 19:35 Re: Belka DIY zasilanie  (#4)

Tak na moje oko to napięcie wychodzące z zasilacza nie powinno być wyższe niż suma napięć diod na poszczególnych kanałach i nie powinieneś majstrować przy zasilaczu tylko regulować moc sterownikiem ale dla pewności poczekajmy na wypowiedz mądrzejszych

andrzejkowac
Aktywny użytkownik

Posty: 503
Dołączył: 17 gru 2006, 20:34
Miasto: Bydgoszcz

07 paź 2023, 19:48 Re: Belka DIY zasilanie  (#5)

cyt.:"Na ile moge sobie pozwolić na potencjometrze na max? Chodzi mi o wartości bezpieczne żeby nic nie skopcić."
Na tak postawione pytanie w dodatku przy podanych przez Cebie informacjach nie można udzielić odpowiedzi .
Nie piszesz nic o sposobie zasilania . Jeżeli to budżetowe rozwiązanie z palbrasem to prąd diod jest ograniczany albo rezystorem albo jakimś driwerem analogowym lub w ostateczności niczym .
W tym ostatnim przypadku najmniejsze zmiany napięcia spowodują awarię .

Jeżeli każda gałąź jest zbalansowana opornikiem to po prostu nalezy zmierzyć napięcie odkłądające sie na tych opornikach aby wyliczyć prąd w gałęzi (z prawa oma czyli I= U:R)
więcej danych poprosimy

Hultaj
Aktywny użytkownik

Posty: 745
Dołączył: 10 maja 2020, 18:02

07 paź 2023, 19:54 Re: Belka DIY zasilanie  (#6)

Nie jestem w stanie ci tego napisać nie mam aż takiej wiedzy. Wiem jeszcze tylko ze lampa byla zamawiana z powerled.pro.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

07 paź 2023, 19:57 Re: Belka DIY zasilanie  (#7)

Sprzedający pisze że nie przestawia tego tylko zostawia jak jest fabrycznie. Moze to coś pomoże.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

07 paź 2023, 20:13 Re: Belka DIY zasilanie  (#8)

Zadam pytanie:
a po co w ogóle kręcić?!?
Z drugiej strony o tego typu zasilaczach było już na forum. Było nawet kilka zdjęć zjaranych egzemplarzy.
Więc po co?!?

FoCuS_PL
Z dużym doświadczeniem

Posty: 2451
Dołączył: 04 kwi 2019, 11:12

07 paź 2023, 20:15 Re: Belka DIY zasilanie  (#9)

Belka leżała pare miesiecy i syn dał na minimum.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

07 paź 2023, 20:41 Re: Belka DIY zasilanie  (#10)

Jeżeli została rozregulowana a chcesz przywrócić /ustawić nominalne parametry to musisz zmierzyć prąd każdej gałęzi .
W tym celu należy rozłączyć badany obwód i podłączyć przez amperomierz . Następnie należy pokręcając potencjometrem doprowadzić do ustalenia żądanego prądu .
Następnie należałoby sprawdzić wszystkie obwody czy w żadnym nie zostały przekroczone parametry graniczne.

Z drugiej strony zaznaczasz że w chwili przejęca belki były ustawione parametry fabryczne to ustaw na 24V i powinno być OK

Hultaj
Aktywny użytkownik

Posty: 745
Dołączył: 10 maja 2020, 18:02

08 paź 2023, 15:55 Re: Belka DIY zasilanie  (#11)

Hultaj napisał(a):Z drugiej strony zaznaczasz że w chwili przejęca belki były ustawione parametry fabryczne to ustaw na 24V i powinno być OK

Też tak radzę.

Jest to zasilacz stałonapięciowy, sterownik PWM, tak więc producent raczej obliczał maksymalny prąd LED'ów dla 24V.

daniel barycki
Początkujący

Posty: 22
Dołączył: 05 sie 2023, 14:30

08 paź 2023, 16:01 Re: Belka DIY zasilanie  (#12)

To odpiać kable co ida na sterownik, podpiac multimetr w te same wyjścia, ustawic 24V.
Zgadza się?

Dostałem od osoby co budowała belkę taka informacje.
Trzeba zmierzyć ampery i pomnożyć przez 24v. Wtedy wyjdzie ile pobiera Wat. Ustawić na 90W.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

08 paź 2023, 17:44 Re: Belka DIY zasilanie  (#13)

Podłącz multimetr na wy. zasilacza, ustaw 24V. Następnie odłącz jeden przewód zasilający i właćz tam amperomierz i sprawdź czy prad nie przekracza 3,75A (I=P/U czyli 90W /24V = 3,75A) skoro punktem odniesienia jest moc 90W.

Dla mnie trochę dziwne postawienie sprawy ale skoro twórca lampy tak to określa ...

Hultaj
Aktywny użytkownik

Posty: 745
Dołączył: 10 maja 2020, 18:02

08 paź 2023, 17:53 Re: Belka DIY zasilanie  (#14)

Dzisiaj postaram się to okiełznać. Obecnie dzięki za pomoc będę sie odzywał.

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

09 paź 2023, 00:03 Re: Belka DIY zasilanie  (#15)

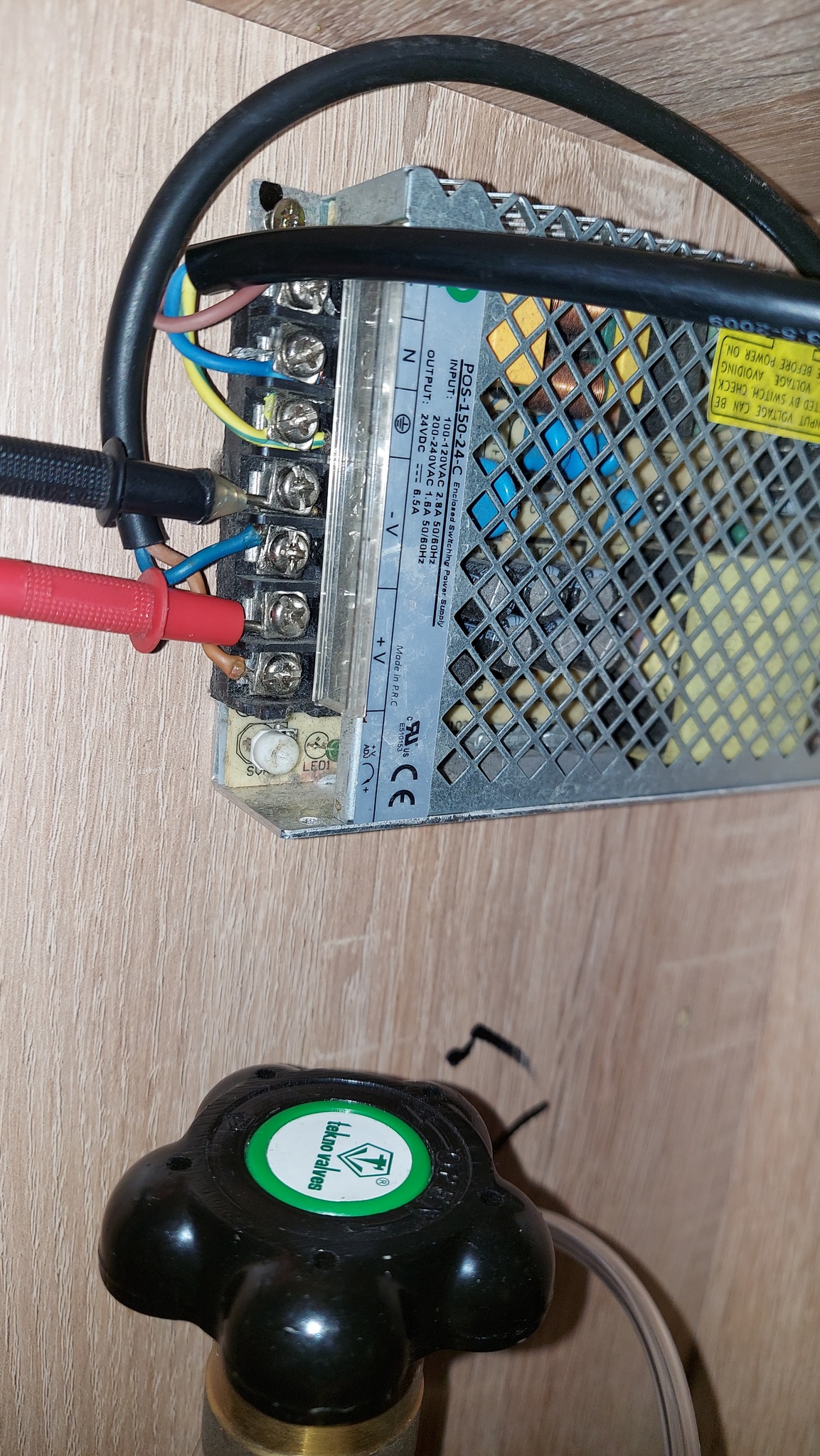

Ustawiłem tak jak na foto wpinałem sie równolegle pod kable i również tak jak na drugim zdjeciu wartość jest ta sama w obu przypadkach 23,9 - 24.0v.

Co do pomiaru A wpiołem się szeregowo pod V+. Ustawilem miernik na 10A i przepilem czerwony kabel miernika w miejsce 10A max. Wartość pokazało mi 0,02 wiec chyba coś źle mierzę.
Załączniki
1
2
Ostatnio edytowano 09 paź 2023, 00:46 przez ravenice8888, łącznie edytowano 2 razy

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

09 paź 2023, 00:16 Re: Belka DIY zasilanie  (#16)

Jesteś pewien, że szeregowo, a nie równolegle?

FoCuS_PL
Z dużym doświadczeniem

Posty: 2451
Dołączył: 04 kwi 2019, 11:12

09 paź 2023, 00:22 Re: Belka DIY zasilanie  (#17)

Tak szeregowo w pomiarze A.
Udało się też zmieżyć ilosć A. Przy 100% mocy led wychodzi 3.38A - 3.40A.
Zostawić jak jest?

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

09 paź 2023, 16:53 Re: Belka DIY zasilanie  (#18)

Zostaw. Ten miernik jest ... taki sobie. Chodzi o to jego bocznik amperomierza wprowadza wraz z kablami dodatkową rezystancje do obwodu więc w rzeczywistości jest nieco większy. O ile? nie wiadomow bo nie znamy szczegółów konstrukcji lampy.
Przy diodach zwiekszenie o kilka % prądu nie spowoduje zauważalnej zmiany strumienia świetlnego

Hultaj
Aktywny użytkownik

Posty: 745
Dołączył: 10 maja 2020, 18:02

09 paź 2023, 16:59 Re: Belka DIY zasilanie  (#19)

Ok zostawiam.
Dzięki za pomoc.
Pozdrawiam

ravenice8888
Początkujący

Posty: 45
Dołączył: 29 gru 2022, 21:10

09 paź 2023, 17:33 Re: Belka DIY zasilanie  (#20)

Hultaj napisał(a):Zostaw. Ten miernik jest ... taki sobie. Chodzi o to jego bocznik amperomierza wprowadza wraz z kablami dodatkową rezystancje do obwodu więc w rzeczywistości jest nieco większy. O ile? nie wiadomow bo nie znamy szczegółów konstrukcji lampy.
Przy diodach zwiekszenie o kilka % prądu nie spowoduje zauważalnej zmiany strumienia świetlnego


@Hultaj

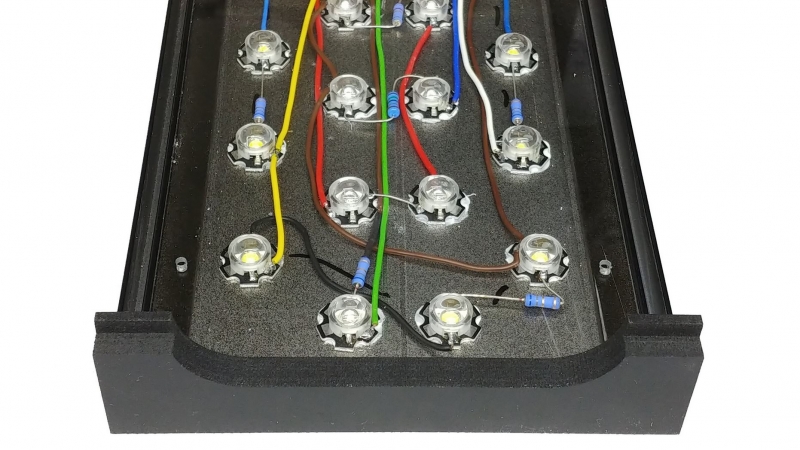

Z tego co widziałem w necie, te lampy są robione na rezystorach.
Załączam fotkę ze strony.
:-)
Załączniki

FoCuS_PL
Z dużym doświadczeniem

Posty: 2451
Dołączył: 04 kwi 2019, 11:12
