Budowa komina. Wiercenie otworów w szkle.



Filtry, wkłady, pompy, cyrkulatory, skimmery i grzałki. Odwrócona osmoza (RO) i lampy UV. + nowy temat
Witam wszystkich.
No i nadeszła ta chwila gdzie przyszła pora na zmiany. Mianowicie chcę spróbować swoich sił w akwarystyce morskiej (ale nie o tym chciałem tu pisać).
Jak już się ma akwarium gotowe i nikt nam nie chce wywiercić otworów w szkle to albo trzeba sobie radzić samemu albo bardzo daleko jeździć ze zbiornikiem do specjalistycznych firm które chcą majątek za zrobienie takich otworów. Postanowiłem że sam spróbuję własnych sił i pobawię się w szklarza... Hehehe....
No więc co nam potrzeba.
-trochę wolnego czasu i pomysłu
-otwornicę do szkła z koronką diamentową
-prowadnicę do otwornicy (nie jest wymagana ale bardzo pomocna)
-wodę
-wkrętarkę (potrzebne obroty 300 do 1000 obr/min)
-szybki na komin (proponuję udać się do szklarza po nie. Ja próbowałem je uciąć sam bo miałem kawałek szkła ale nie jest to takie proste)
-silikon do klejenia akwarium
-ręczniki papierowe
-coś do odtłuszczania szyb
-taśmę papierową
-wyrzynarkę
-zwykłe wiertło do drewna
-nóż do tapet
-cienkopis

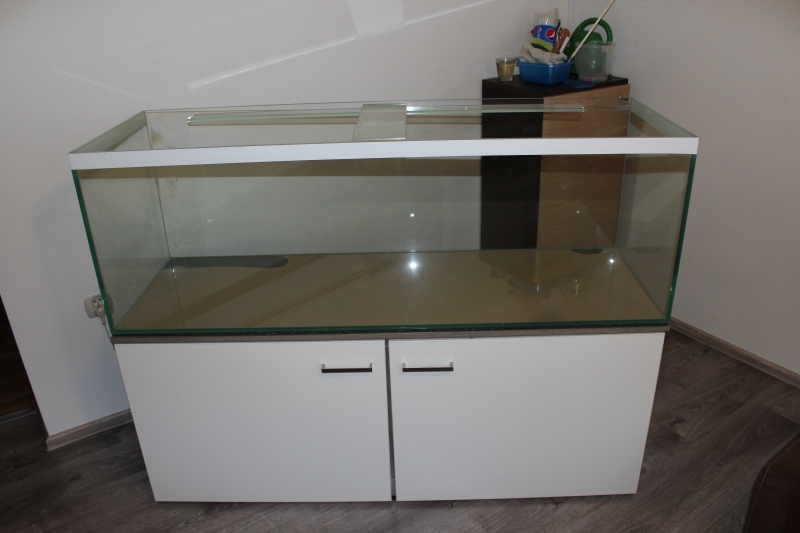

No to zaczynamy. Akwarium o wymiarach 150x50x50



Przymierzamy prowadnicę, Oczywiście już wszystko przemyślane, wymierzone (stelaż) i sprawdzone.

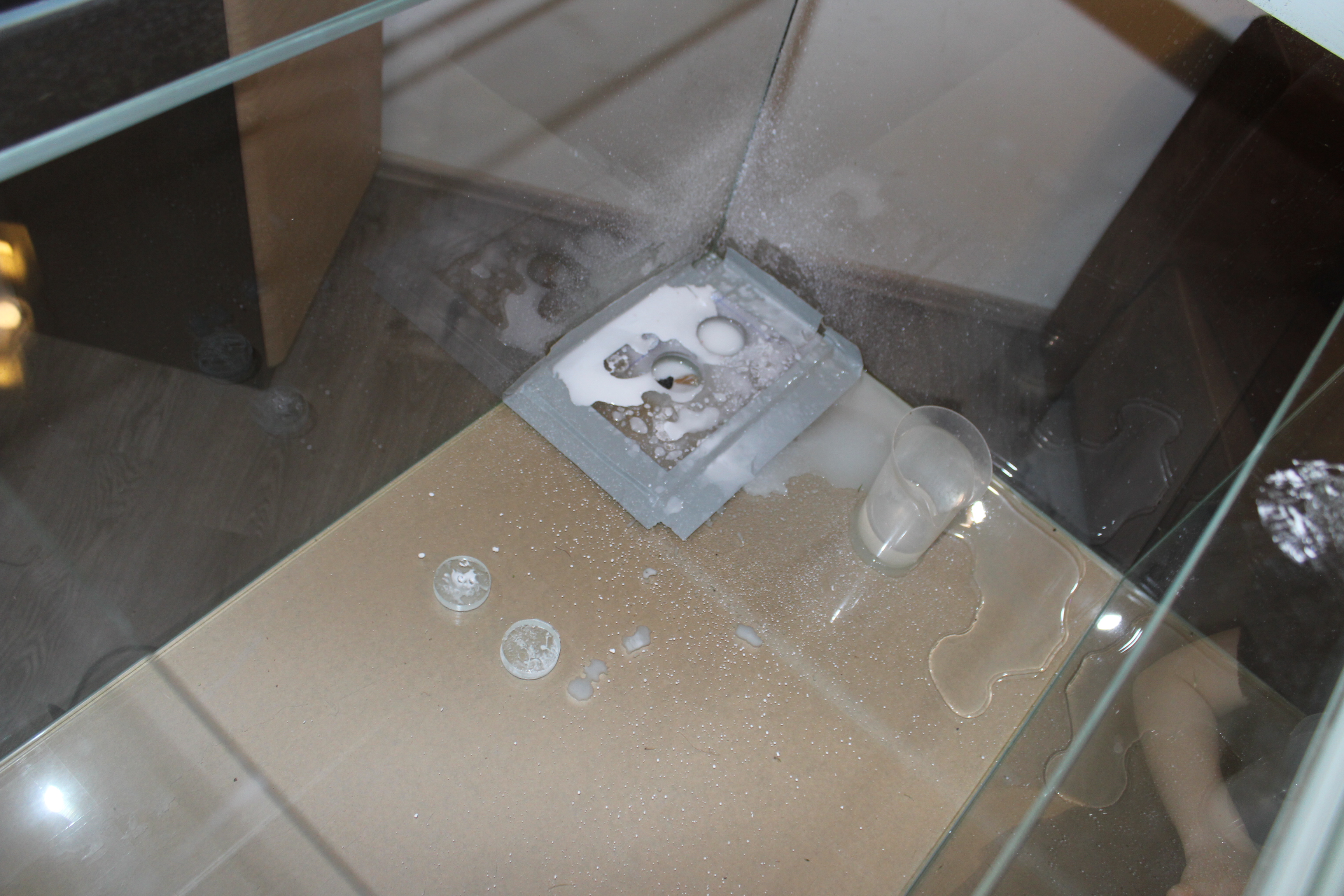

Oblepiamy taśmą prowadzenie. Pomoże to w utrzymaniu wody która jest potrzebna do chłodzenia.

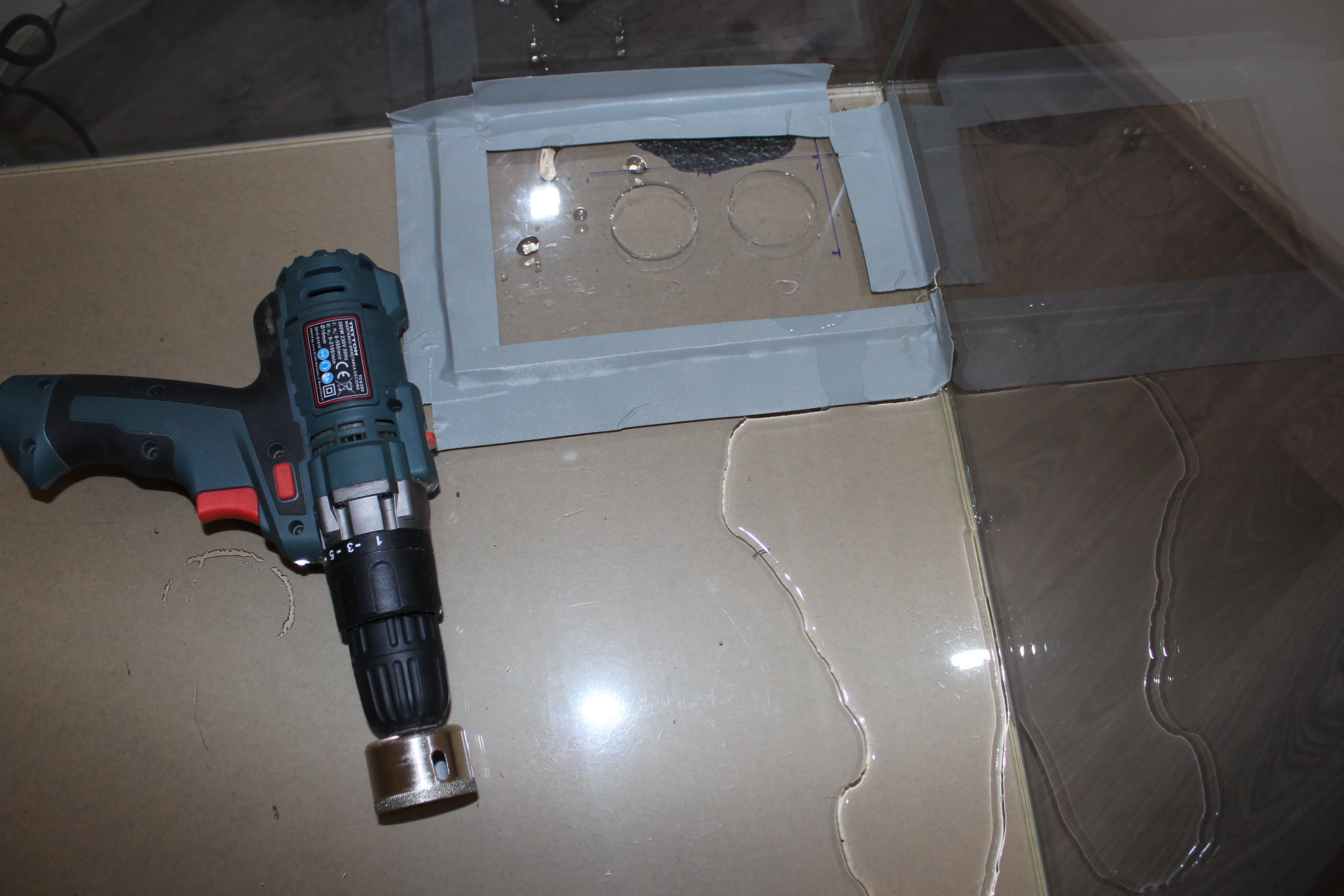

Dalej delikatnie przykładamy otwornicę i zaczynamy wiercić delikatnie dociskając wkrętarkę pod koniec wiercenia już prawie wcale nie dociskamy tylko samym ciężarem wkrętarki pozwalamy przejść otwornicy.

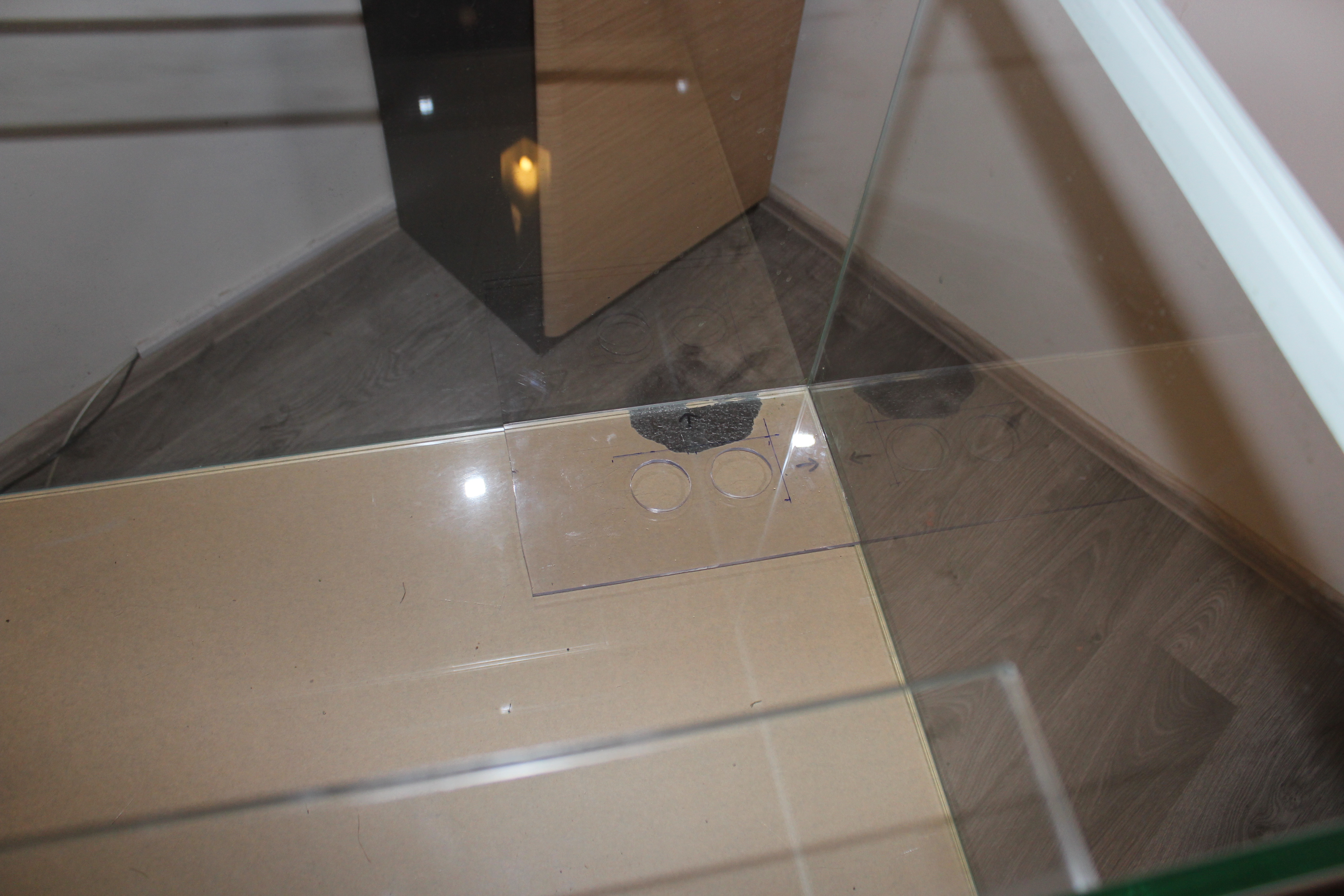

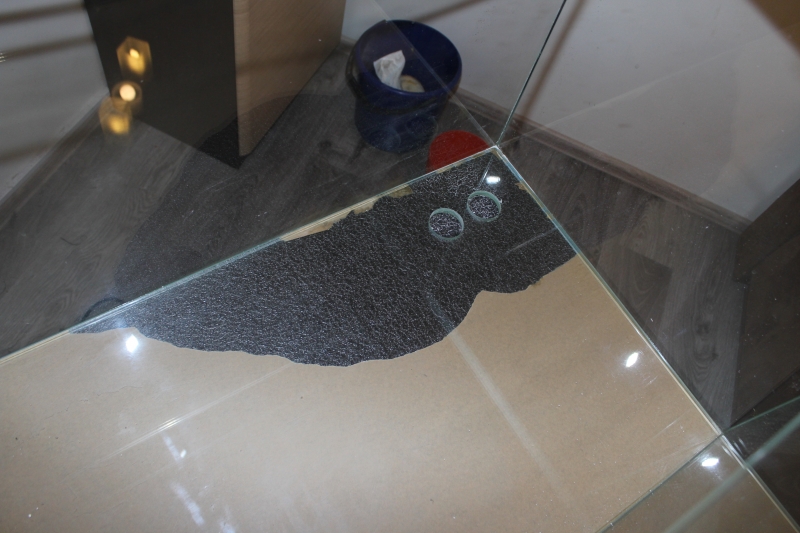

Tak wyglądają nasze otwory.

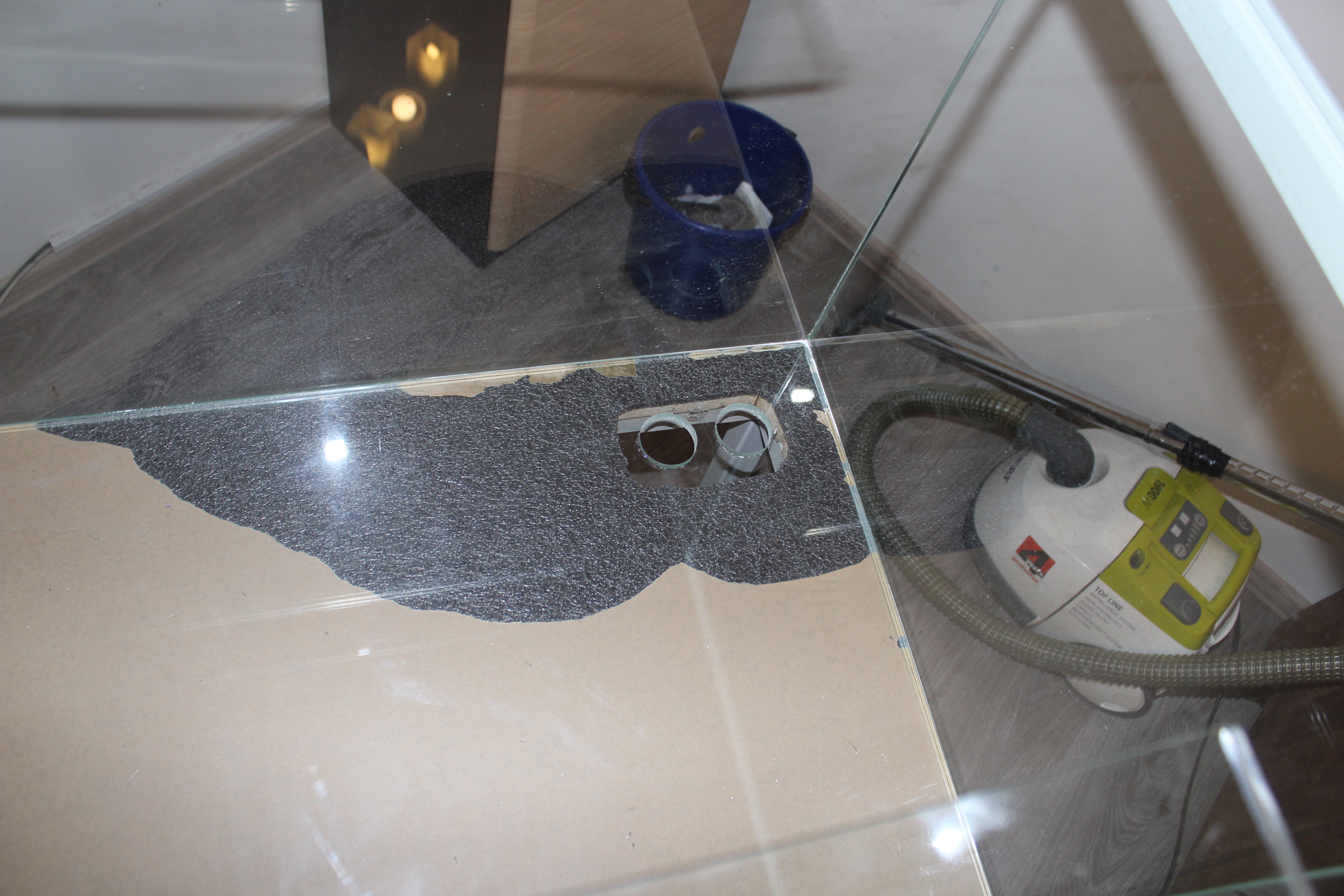

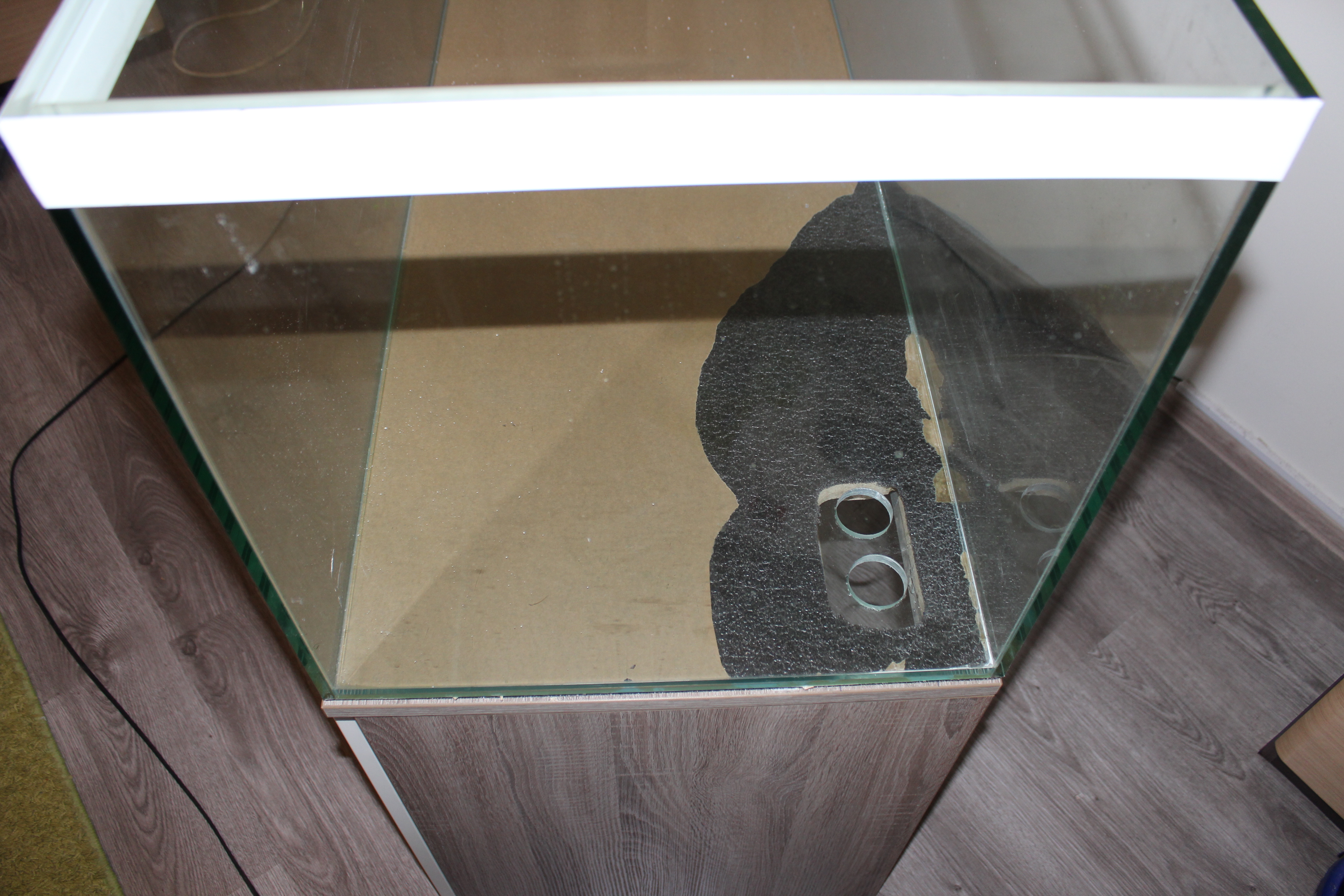

Dalej nożykiem wycinamy otwory w macie podkładowej, zaznaczamy otwory na płycie cienkopisem. Odsuwamy akwarium tak żeby mieć dostęp do zaznaczonych otworów na blacie, podkład też odchylamy. Od spodu blatu obok stelaża wiercimy otwór taki duży żeby nożyk wyrzynarki nam się zmieścił i tniemy w blacie otwór takiej wielkości żeby przeloty się nam zmieściły z rurami.

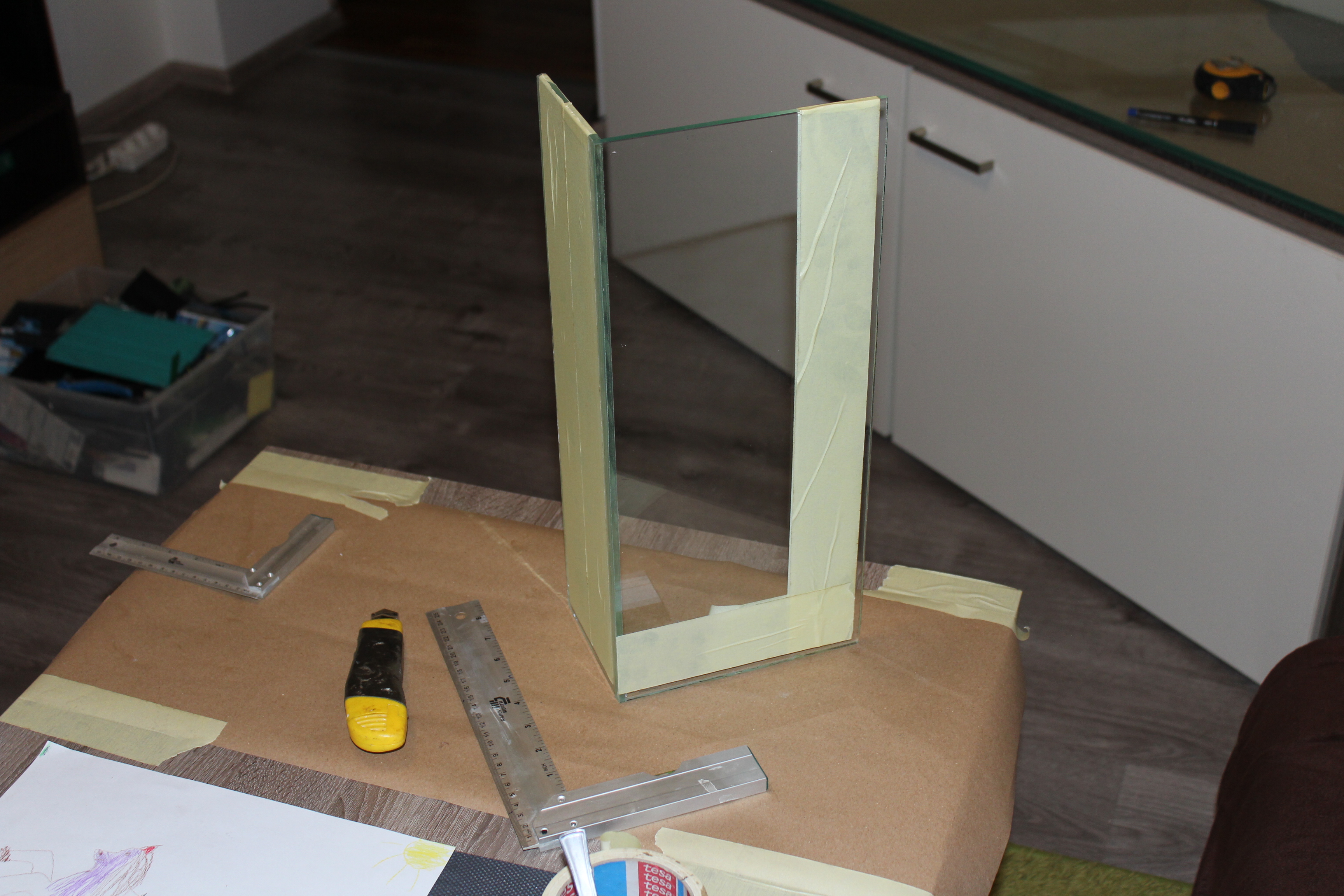

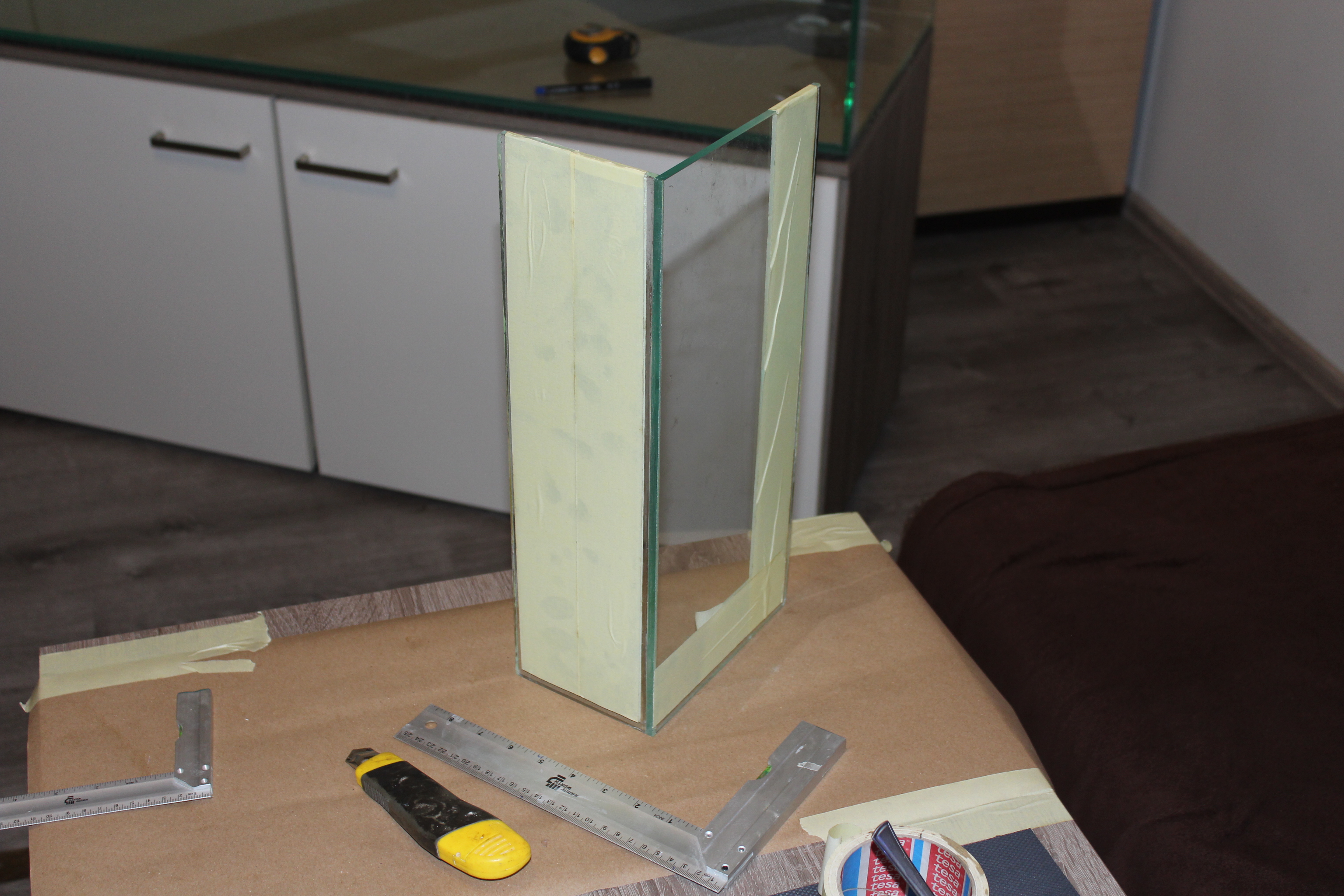

Tak wygląda klejenie komina, Nie jestem pewien czy zrobiłem to dobrze z kanonami szklarstwa i lepienia szkła no ale szklarzem nie jestem, mało tego to mój pierwszy komin wykonywany własnoręcznie więc za wszelkie błędy przepraszam, a jak ktoś ma o tym większe pojęcie to proszę bardzo o informację jak to powinno wyglądać. No i tak jak pisałem po szybki idziemy do szklarza: szybciej, bezpieczniej i na pewno estetyczniej.



Tu też nie jestem pewien czy dobrze to robiłem ale taki miałem pomysł i zrobiłem najlepiej jak umiałem.

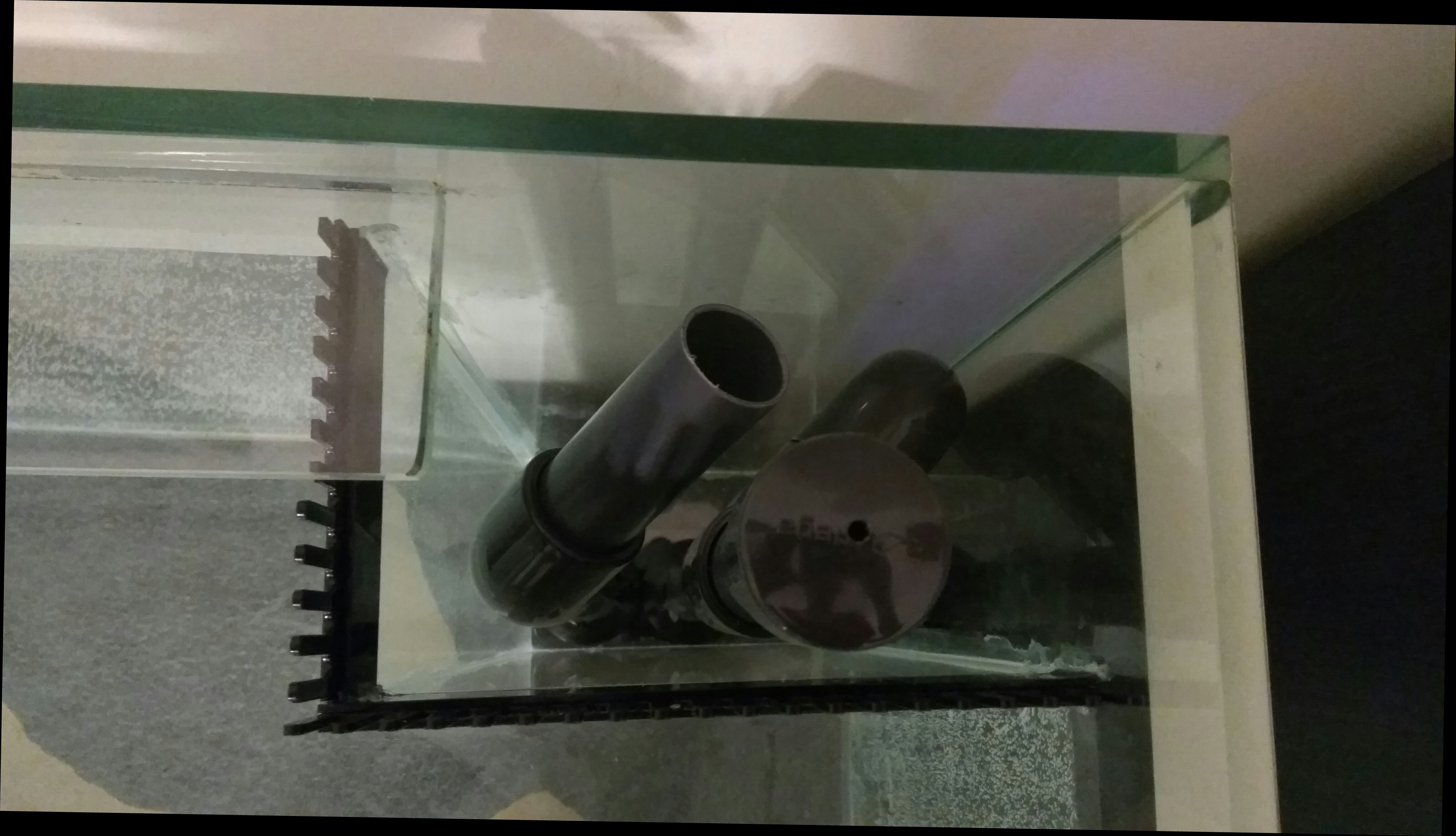

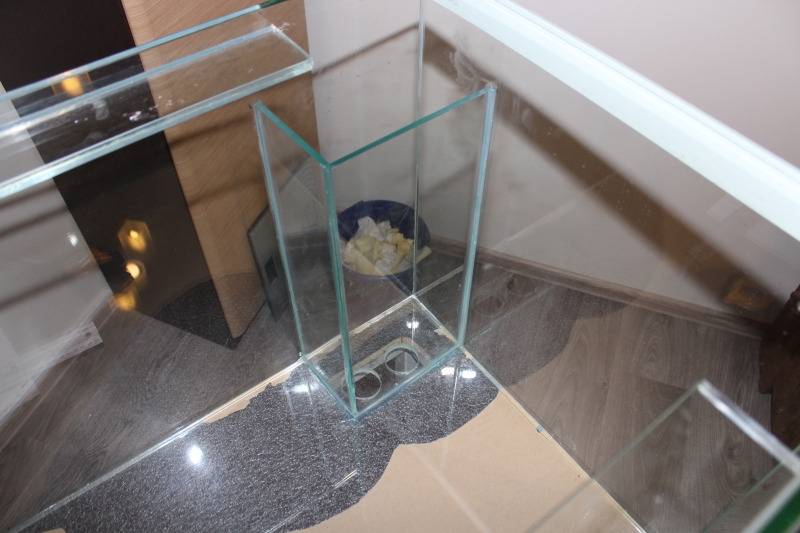

Mianowicie sklejone obie szybki przymierzamy w akwarium czy pasuje, cienkopisem zaznaczyłem sobie w którym miejscu powinien być wklejony komin, Posmarowałem komin silikonem z trzech stron i z pomocą żony przykleiłem komin w akwarium we wcześniej zaznaczone miejsce, spoiny przejechałem paluszkiem i nadmiar wytarłem papierowymi ręcznikami. A gotowy komin wygląda tak...



Niestety testu szczelności jeszcze nie zrobiłem booooo silikon jest jeszcze za świeży.



speed_k
Stały bywalec

Posty: 385
Dołączył: 27 mar 2010, 08:23

Ciekawy i przydatny temat dla osób które mają lub chcą wykonać komin w swoim akwarium. Wyszło całkiem ciekawie, miejmy nadzieję że przejdzie test szczelności.

Avatar użytkownika

Matrial
Aktywny użytkownik

Posty: 694
Dołączył: 22 gru 2014, 09:55
Miasto: Poznań

Też mam taką nadzieję ale trzeba jeszcze trochę poczekać. Na opakowaniu pisze że 48 do 72 godzin trzeba odczekać .



speed_k
Stały bywalec

Posty: 385
Dołączył: 27 mar 2010, 08:23

Czy otwory nie są za blisko siebie, chodzi mi o śrubunki.



mar1977
Początkujący

Posty: 34
Dołączył: 15 mar 2013, 09:22

Nigdy nie wolno wiercić szkła z jednej strony, robi się to do połowy i następnie od dołu, gdy tylko zostanie troszkę do spotkania to po prostu wypychamy powstały krążek. Unikniemy wyłuszczeń na wyjściu z otworu. Takie wyłupania to miejscowe spiętrzenie naprężeń i w dalszym okresie użytkowania murowane pęknięcie. Minimalna odległość otworu od brzegu tafli to połowa średnicy, identycznie z odstępem między otworami.

Zapomniałem jeszcze, że używamy wody z mydłem do chłodzenia/smarowania podczas obróbki.



Anonim 52104


No wyszło na styk gdzieś pisali że przeloty mają 59mm średnicy ale chyba mają więcej.

Szkoda że nigdzie wcześniej nie znalazłem tych wszystkich informacji. No ale trudno stało się i jest. Po za tym mi wyszczerbiło szybę od strony gdzie wierciłem a od spodu niemal idealna.

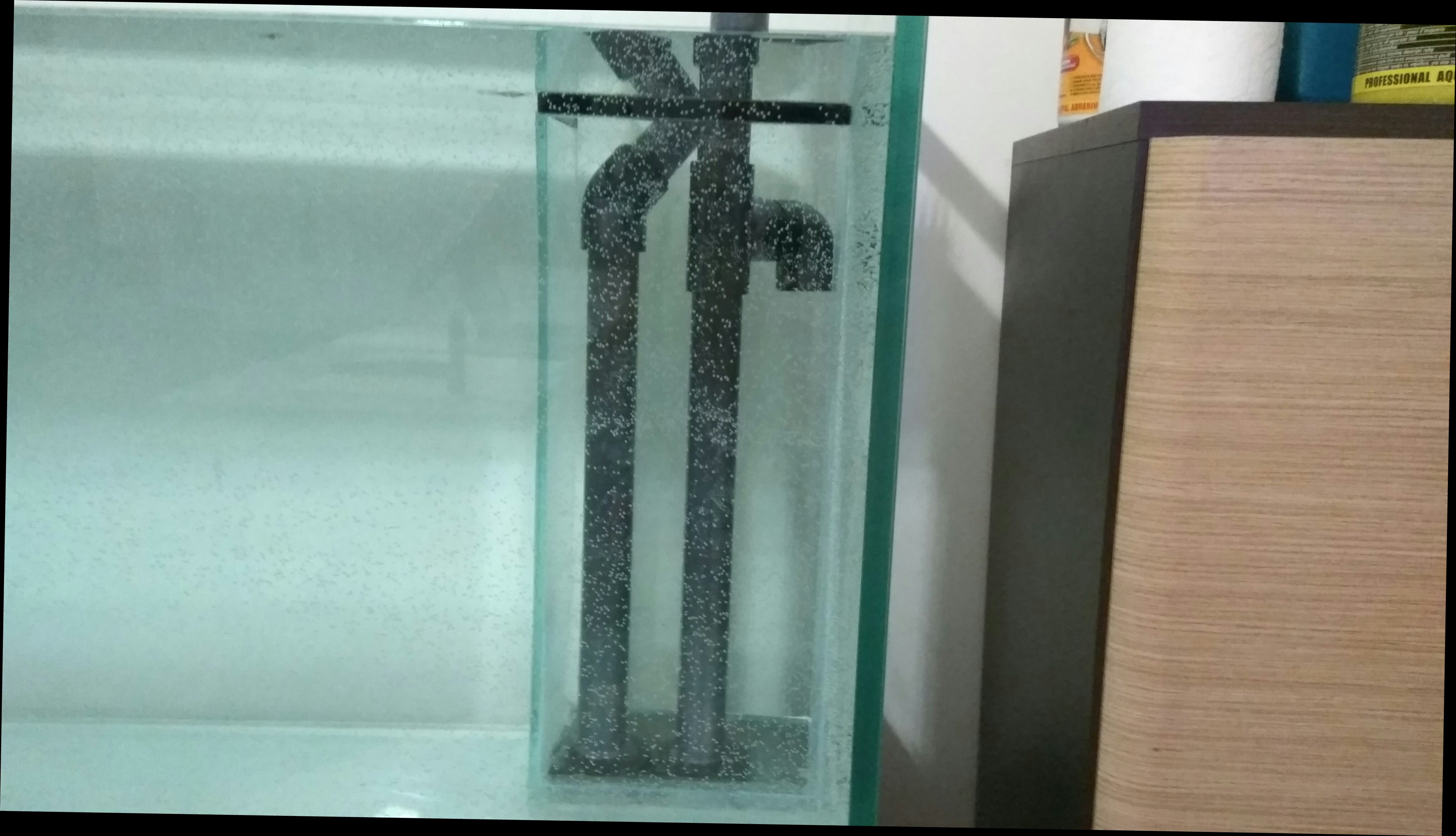

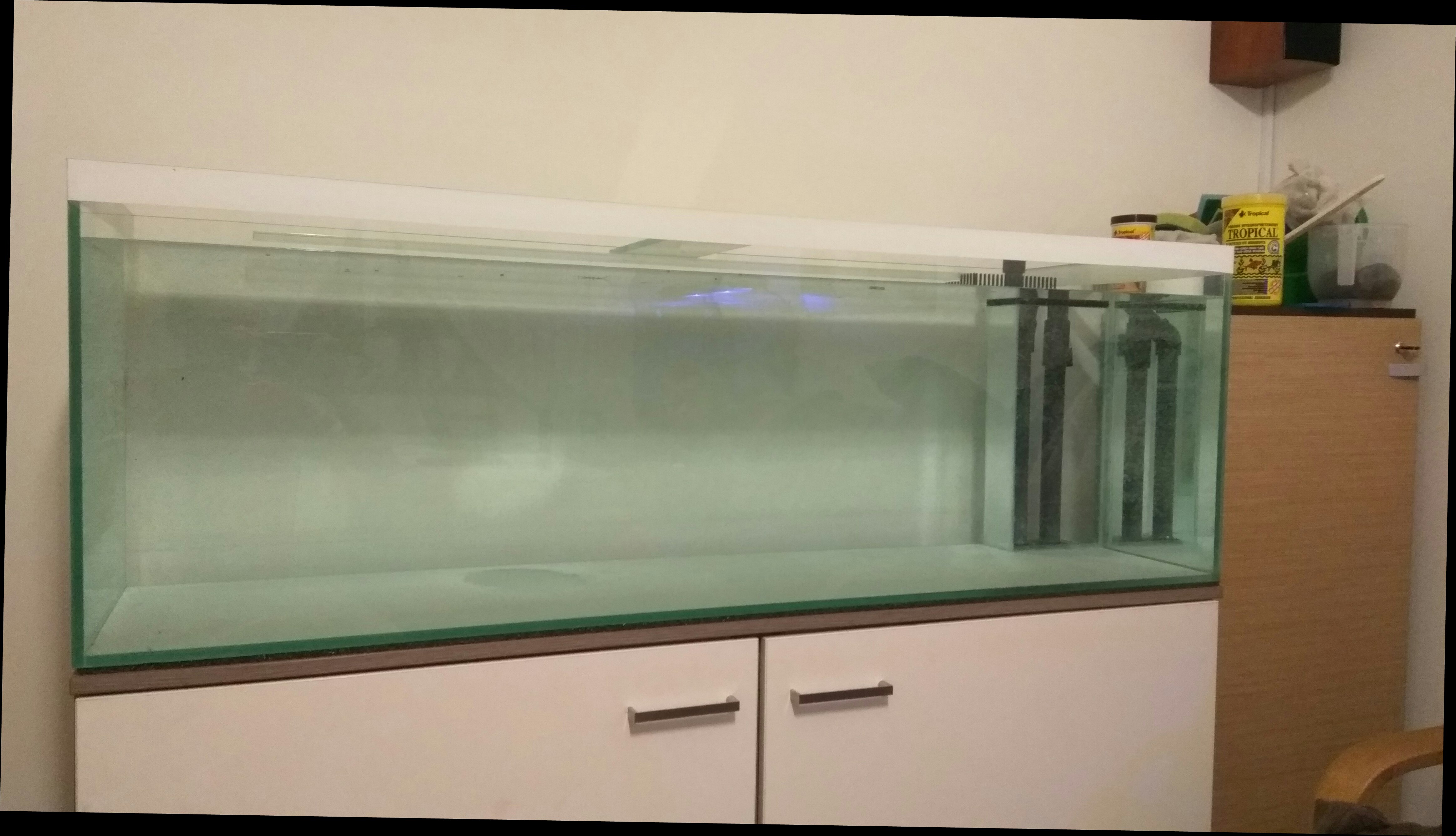

Test szczelności.







speed_k
Stały bywalec

Posty: 385
Dołączył: 27 mar 2010, 08:23

No i gitarra :)

Ja gdy projektowałem sam swój to nie wziąłem pod uwagę stelaża i jeden z otworów wyszedł na ... styk :) Rurka dosłownie muska profil stelaża. Mało brakowało a bym sobie tą rurkę mógł... :)

Szacun za inicjatywę.
[b]Ten post wyraża moją opinię w dniu dzisiejszym. Nie może on służyć przeciwko mnie w dniu jutrzejszym, ani każdym innym następującym po tym terminie. Ponadto zastrzegam sobie prawo zmiany poglądów bez podania przyczyny!


Avatar użytkownika

Prospero
Znający temat

Posty: 1933
Dołączył: 14 lip 2010, 20:56

Prospero napisał(a):No i gitarra :)

Ja gdy projektowałem sam swój to nie wziąłem pod uwagę stelaża i jeden z otworów wyszedł na ... styk :) Rurka dosłownie muska profil stelaża. Mało brakowało a bym sobie tą rurkę mógł... :)

Szacun za inicjatywę.

Trochę czasu myślałem jak to zrobić żeby było dobrze. Teraz muszę się zastanowić jak ułożyć sump gdzie dać pompę a gdzie spływ. Aktualnie czekam na zbiornik gdzie zrobię sumpa.



speed_k
Stały bywalec

Posty: 385
Dołączył: 27 mar 2010, 08:23

Michel Angelo napisał(a):Nigdy nie wolno wiercić szkła z jednej strony, robi się to do połowy i następnie od dołu, gdy tylko zostanie troszkę do spotkania to po prostu wypychamy powstały krążek. Unikniemy wyłuszczeń na wyjściu z otworu. Takie wyłupania to miejscowe spiętrzenie naprężeń i w dalszym okresie użytkowania murowane pęknięcie. Minimalna odległość otworu od brzegu tafli to połowa średnicy, identycznie z odstępem między otworami.

Zapomniałem jeszcze, że używamy wody z mydłem do chłodzenia/smarowania podczas obróbki.


Nic dodać , nic ująć ...no może poza tym że warto sfazować krawędzie, ma to na celu nie tyle walory estetyczne , jak to że w razie mikropęknięć na powierzchni ,usuwamy je ... a czasami z takiego pęknięcia może pójść rysa na całą formatkę...



pabian
Początkujący

Posty: 31
Dołączył: 08 sie 2011, 22:29
