Czujnik przelania wody osmotycznej (DIY)



Ponieważ często woda pobierana z filtra RO zbierana do 10l i 20l. przelewa mi się na podłogę postanowiłem zrobić sobie małe urządzenie ostrzegające. W moim przypadku timer nie zdał egzaminu.

Koszt inwestycji to niecałe 10zł (większość już miałem więc mnie to kosztowało całą złotówke i pół godziny czasu)

Jest to wersja alfa bo wiadomo każde pierwsze wykonanie wymaga poprawek w czasie prób. Do zmiany będą czujniki załączające buczek, tym razem zastosuje inne rozwiązanie bardziej skuteczne bo jak wiadomo woda a tym bardziej czysta RO nie przewodzi tak dobrze prądu jak styk bezpośredni a co za tym idzie sygnał dzwiękowy nie jest głośny ale narazie jest wystarczający abym go słyszał z drugiego pomieszczenia. Drugą modyfikacją będzie koszyk na baterie z wyłącznikiem zabezpieczającym przed uruchomieniem buczka gdy z niego nie korzystamy.

Użyte materiały to:
  • bateria 9v
  • przewód 2x0,5mm2
  • kawałek spienionego pcv 3mm
  • śrubki,podkładki i nakrętki 3 i 4
  • buczek 12v 88dB
  • rurki termokurczliwe
  • złącze baterii 9v
  • opaski zaciskowe
Narzędzia pomocnicze to:
  • nóż
  • płaskoszczypy
  • palnik
  • lutownica
  • wkrętarka i wiertło fi 4

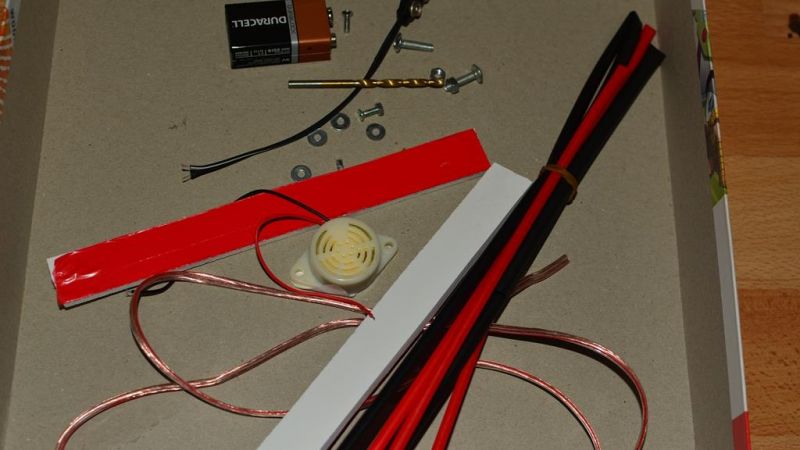

Czujnik w częściach:

Czujnik przelania wody osmotycznej (DIY)



Na gorąco doginam kawałki spienonego pcv który służy za stelarz:

Czujnik przelania wody osmotycznej (DIY)

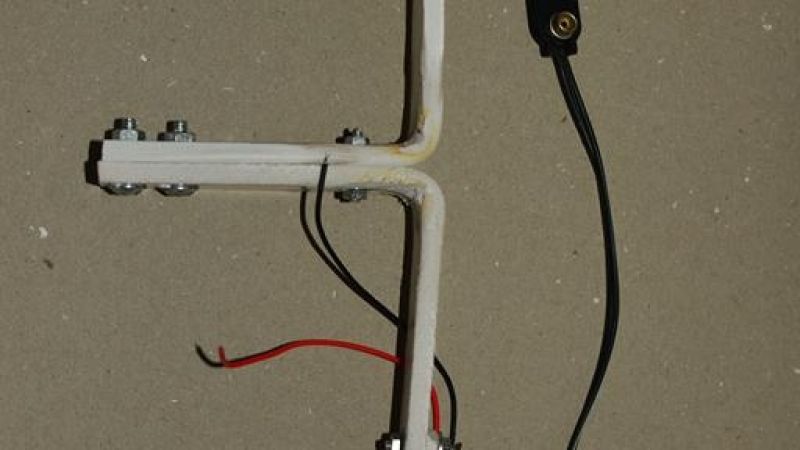

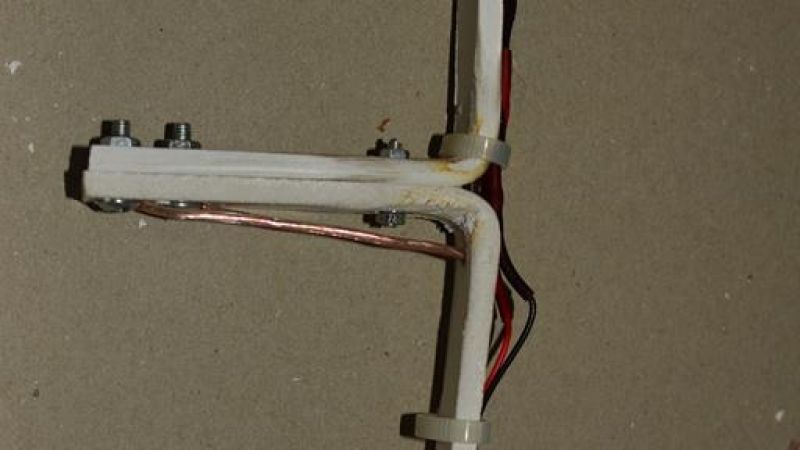

Wiercimy otwory na dole dla czujników a górny dodatkowy które nam trzyma oba plastiki razem. Na jednym z boków otwory dla przewodów i mocowanie buczka:


Czujnik przelania wody osmotycznej (DIY)

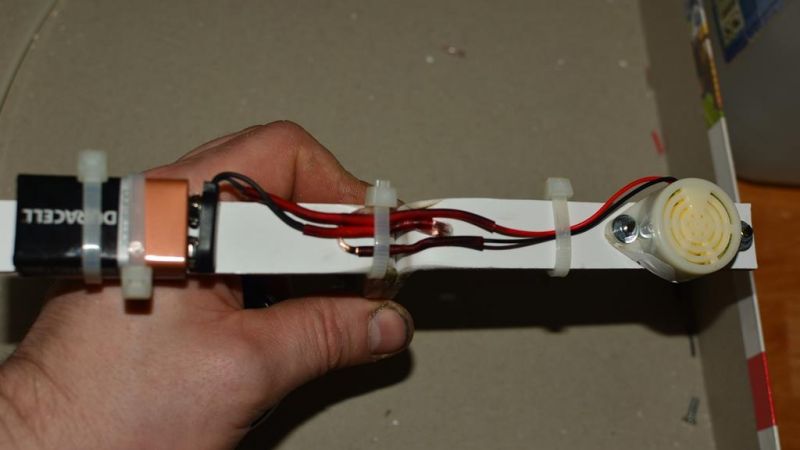

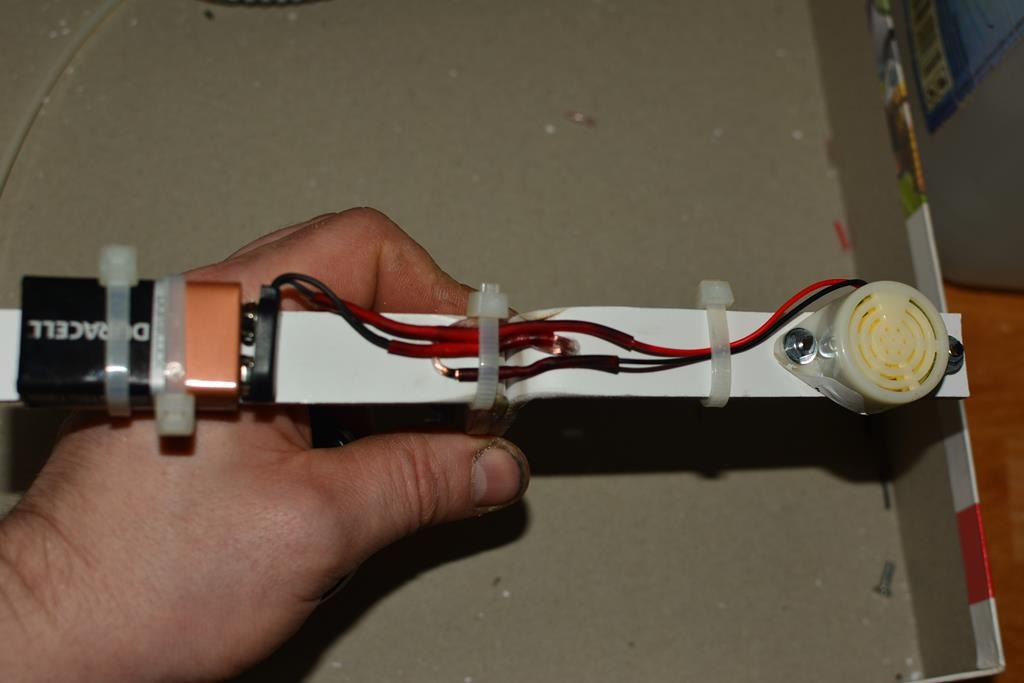

Montujemy baterie na opaski, plus z baterii łączymy bezpośrednio z buczkiem a minus podłączamy do jednego czujnika a z drugiego czujnika prosto do buczka:

Czujnik przelania wody osmotycznej (DIY)


Czujnik przelania wody osmotycznej (DIY)


Czujnik przelania wody osmotycznej (DIY)


Całość sobie stabilnie leży w otworze butli 20l. Wysokość zanurzenia czujników trzeba sobie dostosować samemu, ja akurat tak wymierzyłem że po przekroczeniu 19l. powoli stopniowo sygnał się nasila.
