Zasilanie belki led 156W

Przemon

Cześć drodzy forumowicze .
Fundusze w końcu zebrane wiec mogę w końcu pozwolić sobie zrealizować plan budowy belki
Mam pytanie do znawców beleczek led odnośnie zasilania .
Będę robił lampkę w sumie dwie nad akwarium 300l. Lampa jest robiona na radiatorach 120cm/15cm/2,5cm. łącznie 156W
I mam pytanie nad rozwiązaniem zasilania które chce zastosować , a mam dwa .

Pierwsze ;
2x belka każda ma ;
diody power led 1W
33szt. 6500
33szt. 8500
12szt. ful spectrum
zasilanie dwóch belek
5x zasilacz GPF-40D-350 72-120V 42W 350 mA plus mały zasilacz do tc420 ( razem cena około 400 zl)
wykorzystane będzie wyjście PWM (sterownik tc420 )

Drugie;
2x belka każda ma ;
diody power led 1W
36szt. 6500
30szt. 8500
6szt. czerwone
6szt. niebieskie
zasilanie dwóch belek
26x Driver P4115H LED 320mA plus impulsowy zasilacz Mean Well 240W/24V 10A lub 200W/24V 8.33A( razem cena około 400 zl)
wykorzystane będzie wyjście PWM (sterownik tc420 )

Pierwsze rozwiązanie mniej lutowania łatwiej wykonać , ale za to sześć zasilaczy wpiętych na stale do sieci . Jak wiadomo każdy zasilacz pobiera jakiś tam prąd nawet przy wygaszonej lampie .
Drugie rozwiązanie więcej lutowania , trzeba upchnąć drivery w lampie . Ale tylko jeden zasilacz w sieci.
Wyraźcie proszę swoje opinie i doradźcie które rozwiązanie jest bardziej sensowne, cenowo są podobne .
I jeszcze czy lepiej użyć zasilacza 10A czy 8.33A wystarczy do 156W

grzeniu 73

Jak dla mnie to przede wszystkim kiepskie diody wybrałeś przez co tych zasilaczy lub driverow potrzebujesz tyle.
Druga sprawa to w celu uniknięcia poboru prądów przez stado zasilaczy możesz je podpiąć tez do sterownika czasowego. Po wygaszeniu lamp sterownik odłącza zasilanie i pozostaje tylko podtrzymanie do sterownika.
A czy jest znacząca różnica w cenie miedzy zasilaczem 8 a 10A?
W przyszłym roku będę miał fajne sterowniki z driverami.

Przemon

Myślałem nad innymi diodami , oglądałem chyba wszystkie projekty na forum i 1W najlepiej mi pasują . Większość lamp jest robiona właśnie na 1W i te do mnie przemawiają najbardziej . Chociaż spoglądam też na projekty z diodami cree . Jeśli chodzi o zasilacze to różnicy dużej nie ma , parę zloty . Rozumiem ze lepiej 10A
Z wyłącznikiem czasowym celna uwaga banalne rozwiązanie , do głowy nie przyszło , a w szafce aż się roi od czasówek :lol:

.
A zasilanie ? Która metoda bardziej sensowna pod względem technicznym , czy może obojętnie ?
grzeniu 73 czy mógłbyś napisać coś więcej na temat tych sterowników i driverków.
i kiedy w przyszłym roku :?:

pietach

Przemyśl i przelicz sobie rozwiązanie równoległo-szeregowe przy driverach P4115.
W pierwotnej wersji chcesz użyć 26szt driverów.
A może przelutować oporniki i ustawić taki driver na 1000mA i podłączyć po trzy szeregi z 6 diod?
Jest pewne ryzyko, że jak padnie jeden szereg to na resztę diod pójdzie większy prąd.
W tym przypadku zamiast 330mA poszłoby na diody 500mA a przy tej wartości 1W jeszcze nie przepalają się.
Dopiero przy 800-900mA 1W diody padają i to nie od razu.

Przemon

No właśnie nie wiem z tym połączeniem równoległym . W opisie driverka pisze ze można do niego podłączyć maks 14 diod 1W . A trzy szeregi to 18 diod . Wysterować można na 680mA lub wersja adj 700mA
Noi dochodzi to ryzyko w razie przepalenia diody . Reszta może nie spali się od razu ale gdyby spaliła się jedna jak nie będzie mnie w domu i reszta diod będzie pracować przez cały dzień na dwa razy większym prądzie to pewnie się uszkodzą . Oszczędność na zmniejszeniu liczby driverkow to może jakieś 100 zl.
Powiedzcie mi proszę jeszcze jaka będzie różnica w poborze prądu przez lampę zasilana przez pięć zasilaczy 42w , a zasilana jednym dużym zasilaczem impulsowym oba zasilacze maja 88% sprawności .

grzeniu 73

Jak ci się spali jedna dioda to spala się tylko te co są z nią w szeregu czyli dwie ,trzy diody. Nie wszystkie.Te driwery mogą pracować do 1A wiec możesz dać po trzy diody. Nie chodzi tylko o to ze driwerow mniej ,ale o to tez ze dużo kabli mniej.26 driverów to 52 kabelki ! Co do skuteczności to policz sobie .Przecież to matematyka z klasy podstawowej. 10A straty 12% to 1,2A x jakieś tam napięcie i wyjdzie ci ile masz watt strat.Jak się upierasz do tych 1W diod to rób pierwsza wersje dużo łatwiejsza do ogarnięcia.

pietach

W opisie driverka pisze ze można do niego podłączyć maks 14 diod 1W . A trzy szeregi to 18 diod

Dlatego, że producent opisał sytuację taką, że podłączamy driver 680mA pod napięcie w okolicach 30V i wtedy może być w szeregu 7 diod a 14diod tzn. dwa szeregi po 7 diod i mamy na szereg 340mA.
W takim wypadku gdy przepali się jeden szereg to na drugi pójdzie cały prąd 680mA.

A gdy przerobimy driver na 1000mA (co producent nie pochwala ale jest to przetestowane przez Grzenia) to wtedy możemy podłączyć 3 szeregi po 6 diod lub po 7 diod gdy zasilacz modułowy będzie umożliwiał podkręcenie napięcia do 27V (niektóre tak mają).
W takim wypadku na szeregi idzie około 330mA a w przypadku przepalenia jednego szeregu na pozostałe dwa idzie po 500mA a to nie jest problemem dla diod 1W/350mA.

Ale to tylko taki luźny pomysł.

Poczekaj na Grzenia - zrobił driver co podwyższa napięcie i można podłączyć więcej diod w szeregu.

grzeniu 73

A z tym czekaniem to mu zejdzie

Teraz jadę na urlop i o driverach nie będę myślał

.
Musze tez kupić z wiadro diod do testów.

Co ja z tym później zrobię

Chyba trzeba będzie nowy baniak postawić

Przemon

Jeśli chodzi o rozwiązanie z pięcioma zasilaczami to czy połączenie jest dobre ?? Chodzi mi o zasilanie TC420 zwykły zasilacz uniwersalny 12V czy może być całkiem osobno podpięty do sieci ? A z zasilaczy tylko PWM do TC420 oczywiście w TC PWM wyprowadzone 5V . Jak na rysunku poniżej .

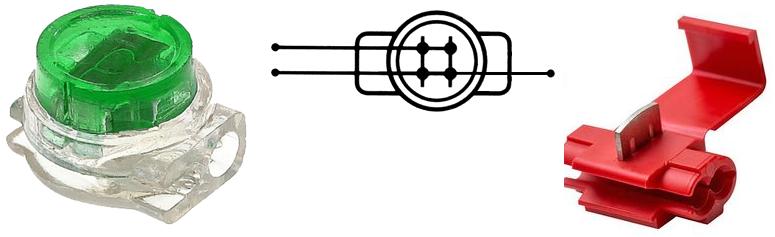

Jeśli chodzi o drugie rozwiązanie z drajwerami p4115h to ułożenie kabli planowałem zrobić tak. Puścić dwa kable przez cala belkę + i - , i do tej nitki wlutować się kabelkami i zakończyć je np.;wtykiem żeńskim kołkowym 2pin, albo bez lutowania wpiąć się po prostu szybko złączkom samochodowa (trójnikiem) jak na zdjęciach poniżej . albo złączka typu scotchlock szybko złącze ug , zrobić taka małą instalacje w belce . Podobnie z wyjściem PWM

pietach

Nie znam tych zasilaczy.
Jeśli mają sterowanie PWM 5V a nie 10V to OK.
Domyślam się, że wiesz jak wyprowadzić sygnał PWM 5V ze sterownika....
Zasilacz do TC420 może być taki jakiś mały 12V tylko musisz połączyć minus 12V i minus 24V.
Co do łączenia kabli to przyklej kilka pustych gwiazdek i wykorzystaj je jako punkty łączeniowe.

Przemon

FUNKCJA ŚCIEMNIANIA
W celu wykorzystania funkcji ściemniania należy podłączyć ściemniacz do zacisków DIM+(biegun dodatni)
oraz DIM-(biegun ujemny). Funkcję ściemniacza można realizować na trzy sposoby:

1. Za pomocą rezystancji zmieniającej sie w granicach 10kΩ÷100kΩ.
Wartość rezystancji 0kΩ 10kΩ 20kΩ 30kΩ 40kΩ 50kΩ 60kΩ 70kΩ 80kΩ 90kΩ 100kΩ Przerwa
Procent prądu
znamionowego [±3%] 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100%

2. Za pomocą zewnętrznego źródła napięcia stałego zmieniającego się w granicach 1÷10V.
1÷10V 0V 1V 2V 3V 4V 5V 6V 7V 8V 9V 10V Przerwa
Procent prądu
znamionowego [±3%] 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100%

3. Za pomocą sygnału PWM zmieniającego się w granicach 10%÷100%, f > 1kHz, U = 10V.
PWM 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Przerwa
Procent prądu
znamionowego [±3%] 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100%
Ściemnianie polega na zmianie prądu znamionowego zasilacza w granicach 0%÷100% w trybie pracy

Tak wiem jak wyprowadzi sygnał PWM .
w opisie zasilacza widac ze Ściemniać można na trzy sposoby , ale wydaje mi się napisane ptk.3 ze PWM jest u=10V
I chyba to 10V zdyskwalifikuje te zasilacze albo zostanie poszukać innego symulatora który spasuje .
Jak połączyć minusy zasilaczy 12V do 24V jak zasilacze maja 72V-120V ?
Używanie gwiazdek jako łączników dobry pomysł tyko ze gwiazdka kosztuje 0.50 a scotchlock 0.20

grzeniu 73

Minus z 12v podłączasz do minusa przy wejściu DIM. Nie wiem czy nie będziesz musiał dołożyć jakiegoś układu pośredniego.Zeby 5v zamienić na 10v. Najłatwiej na układzie ICL 7667,ale można tez na jakimś tranzystorze . Mogę sie mylić bo nie mam tych zasilaczy,a nie chce mi sie w noty wczytywać.

Przemon

No to układ się już komplikuje . Pozostaje albo poszukać sterownika który będzie miał na wyjściu PWM 10V i podejdzie pod te zasilacze .
Albo pozostać przy drugim zasilaniu 26 x p4115h i zrobić sprytną instalacje do tego.
I jeszcze dochodzi trzecie rozwiązanie poczekać na draiwery i sterownik produkcji grzeniu 73 .
grzeniu 73 ile planujesz ze będzie można podpiąć diod pod twoje draiwerki , zdradź coś szczegółów na temat sterownika , noi czas oczekiwania . Może warto będzie poczekać .

grzeniu 73

Gdzieś jest temat gdzie go opisałem. Jest planowany na około 80 diod.
Rob po swojemu ,bo ja raczej robię to hobbistycznie i nie wiem kiedy to zrobię. Nie wcześniej niż w lutym do tematu wrócę.
Po mojemu ta lampka wyglądała by tak. Chcesz 160W.
30 x Cree XP-G 6500K 5 driverow PT4115 - moc około 120W
10 x Cree Royal blue 2 drivery PT415
10 x Cree DepRed 1 driver.
Zasilacz 10A /24v na ebay okolo 100zl
Możesz sobie to trochę zmniejszyć ,bo dałem na wyrost. Na ebay za te diody około 300zl
Cene driverow znasz. Musiałbyś tylko dolutować rezystory ustalający prąd.
Łatwo lekko i przyjemnie.Bez kombinowania.
Gdybyś wcześniej to zaplanował to robiłem teraz sterownik do identycznej lampy. Moze będzie pokazana na forum.
Ewentualnie zagadaj do Funfilik ma zapasowy ster

. Tylko nie mów ze ja powiedziałem

Przemon

Znalazłem watek o twoim sterowniku . Przemyśle jeszcze raz diody cree i wezmę je mocno pod uwagę .
Dzięki . Przeglądnę jeszcze raz tematy z lampkami na cree .

grzeniu 73

Dioda to dioda. Przy małych lampkach gdzie potrzeba kilku watt dajesz male diody ,przy dużych lepiej sie opłaca dać o większej mocy. Tak samo w samochodach, w ciężarówkach nie ma kilkunastu małych silników ,tylko jeden duży. Policz sobie na kartce ile kosztują oba systemy i który sprawi Ci mniej problemów z montażem i tyle.I na jednych i drugich diodach będą rosły rośliny. Dodam,tylko ze jak dasz te 10 niebieskich to nie będziesz potrzebował 8500K

pietach

PWM 10V przy TC420 to może dać zasilacz 10V zamiast 12W.
Tam też wychodzi sygnał PWM.

Przemon

Tez mi to przeszło przez głowę żeby zastosować zasilacz 10V , bo właśnie z tego co pamiętam to na wyjściu jest takie samo napięcie jak na wejściu tc420. Tylko pytanie czy będzie działał TC420 jak jego zasilanie jest 12 -24V .

pietach

Tylko może być problem bo TC steruje na minusie...tak mi się teraz skojarzyło.

Przemon

Zasilacz ma wyjście dim+ i dim- . Czy minus w sterowniku to nie ten minus co w zasilaczu ? A TC420 pociągnie na zasilaniu 10V ?
